SMA Solar Technology AG
9 Wiederkehrende Handlungen
Betriebsanleitung
NA-BOX-12-3-20-BE-de-10
27

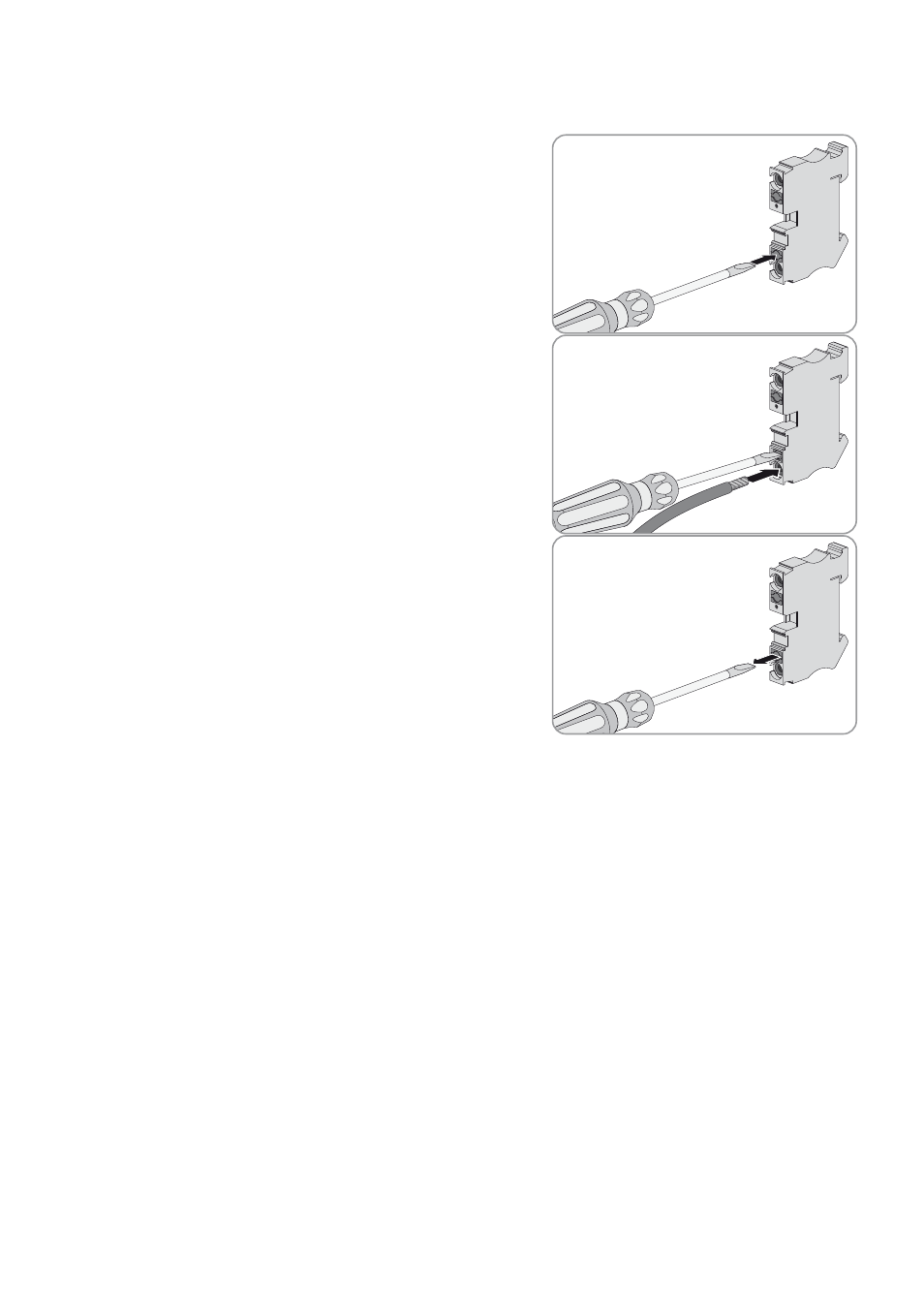

9.4.2 Steuerkabel an Federkraftklemmen anschließen
1. Mit dem Schraubendreher auf den orangen Öffnerkontakt der
Federkraftklemme drücken und gedrückt halten.
2. Die abisolierte Ader in die Federkraftklemme bis zum Anschlag
einführen. Dabei darauf achten, dass die Isolierung nicht
geklemmt wird.
3. Den Schraubendreher aus dem Klemmkontakt herausziehen.
☑ Die Feder der Federkraftklemme klemmt die Ader fest.
4. Sicherstellen, dass die Ader fest sitzt und die Isolierung nicht untergeklemmt ist.
