SMA Solar Technology AG 9 Wiederkehrende Handlungen
Betriebsanleitung NA-BOX-12-3-20-BE-de-10 25
9.3 Kabel einführen
Voraussetzung:
☐ Die Sockelblenden müssen demontiert sein (siehe Kapitel 5.4.2 „NA Box transportieren und aufstellen“, Seite 16).
Vorgehen:
1. Schutzabdeckung der NA Box demontieren (siehe Kapitel 9.1, Seite 23).

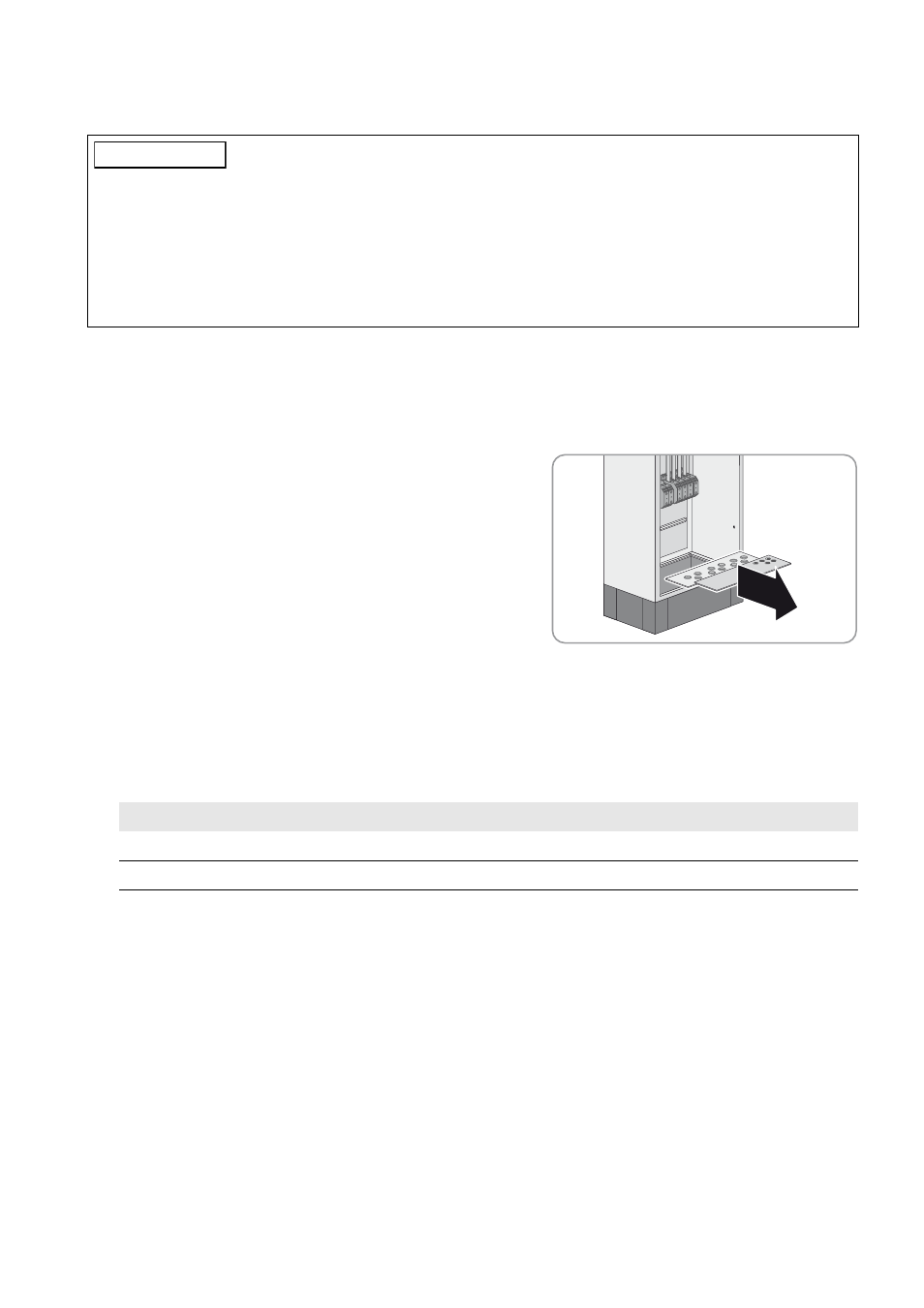

2. Am Boden der NA Box alle Schrauben der vorderen und hinteren
Bodenplatte entfernen (TX 25) und die Bodenplatten entnehmen.
3. Alle Kabel nach folgendem Vorgehen in die NA Box einführen:
• Geeignete Kabeleinführung für das jeweilige Kabel wählen.
• Membran der gewählten Kabeleinführung mit einem spitzen Gegenstand durchstechen. Dabei sicherstellen,
dass die Öffnung nicht zu groß wird.
• Jedes Kabel durch die Membran der gewählten Kabeleinführung in das Innere der NA Box führen. Dabei
sicherstellen, dass das Leistungskabel dicht von der Membran umschlossen bleibt.
• Jedes Kabel abisolieren.
4. Bodenplatten einsetzen und alle Schrauben der Bodenplatte festziehen (Anzugsdrehmoment: 9 Nm).
5. Sockelblenden der NA Box mit den Befestigungsschrauben festschrauben (TX 30, Anzugsdrehmoment: 12 Nm).
"$)56/(
Beschädigung der NA Box durch eindringende Feuchtigkeit
Durch überdehnte oder beschädigte Membrane können Staub und Feuchtigkeit in die NA Box dringen. Staub und
Feuchtigkeit können die NA Box irreparabel beschädigen.
• Bei der Wahl der Kabeleinführung den Durchmesser der Membran und den Durchmesser des Kabels beachten.
• Geeignetes Werkzeug zum Durchstoßen der Membran wählen.
• Sicherstellen, dass die Membran beim Einführen des Kabels nicht reißen kann.
Kabeltyp Abisolierlänge
Leistungskabel 40 mm
Steuerkabel 20 mm
