SMA Solar Technology AG
6 Elektrischer Anschluss
Betriebsanleitung
NA-BOX-12-3-20-BE-de-10
19
5. Sicherstellen, dass am Netzanschlusspunkt ein rechtes Drehfeld anliegt.
6. Für die Zugentlastung in der Federkraftklemme die Leistungskabel an der dafür vorgesehenen Kabelabfangschiene
montieren. Dazu mitgelieferte Kabelschellen und Gegenwannen verwenden.
6.4 Steuerkabel anschließen
Belegung der Federkraftklemmen mit den Steuerkabeln:

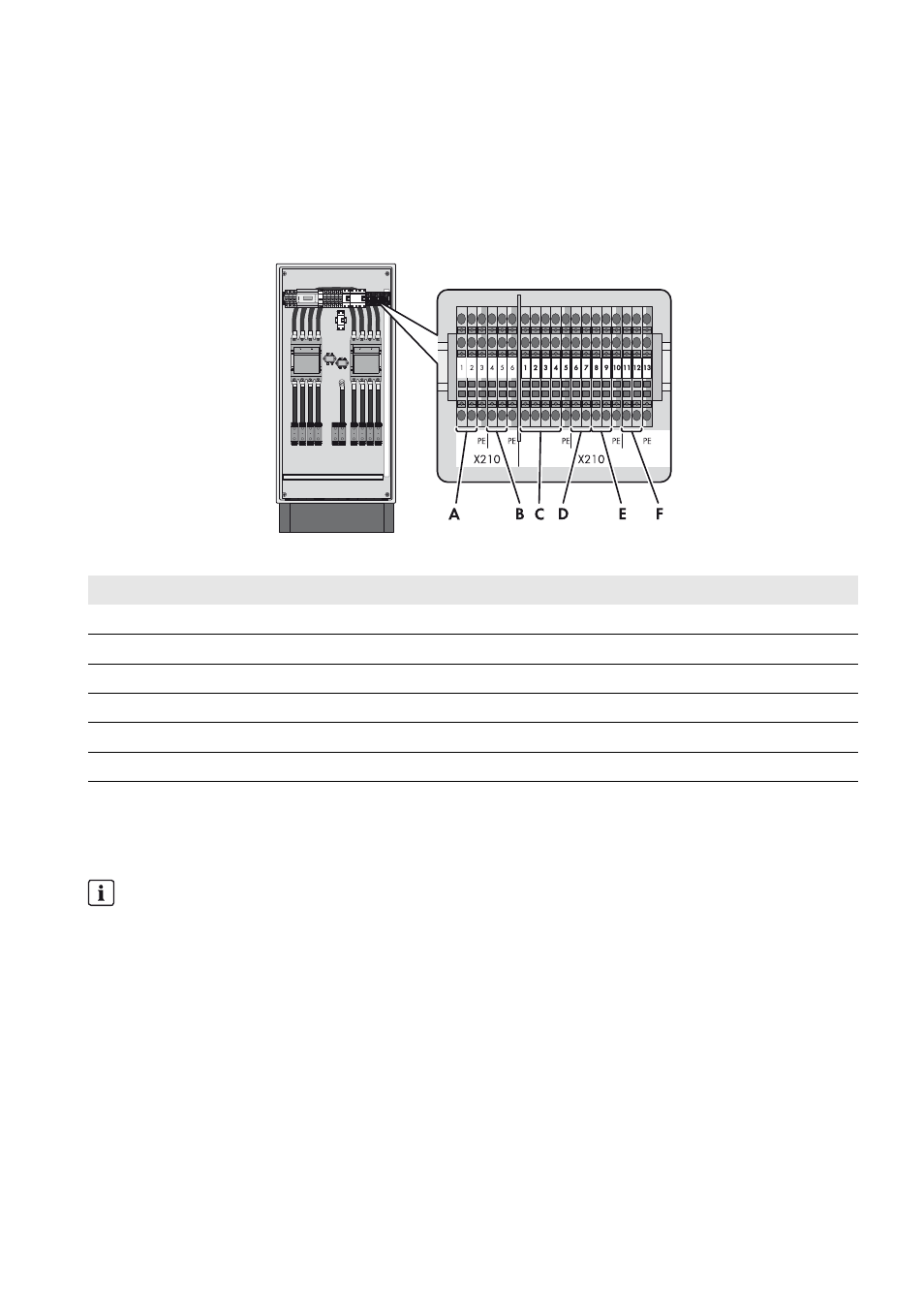

Abbildung 10: Übersicht der Federkraftklemmen in der NA Box
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 1,5 mm² bis 2,5 mm²
Position
Bezeichnung
A
Verriegelung des Erdungsschütz der Multicluster Box
B
Rückmeldung des Netzschütz der NA Box
C
Spannungsmessung der NA Box
D
Verriegelung des Generatorschütz der Multicluster Box
E
Verriegelung des Netzschütz 2 der NA Box
F
Verriegelung des Netzschütz 1 der NA Box
Erdungsanschluss an den Klemmen X210 und X211
Wenn das Steuerkabel zwischen Multicluster Box und NA Box einen PE-Leiter enthält, darf der PE-Anschluss nicht
beidseitig angeschlossen werden.
