10 Wartung
SMA Solar Technology AG
30
NA-BOX-12-3-20-BE-de-10
Betriebsanleitung

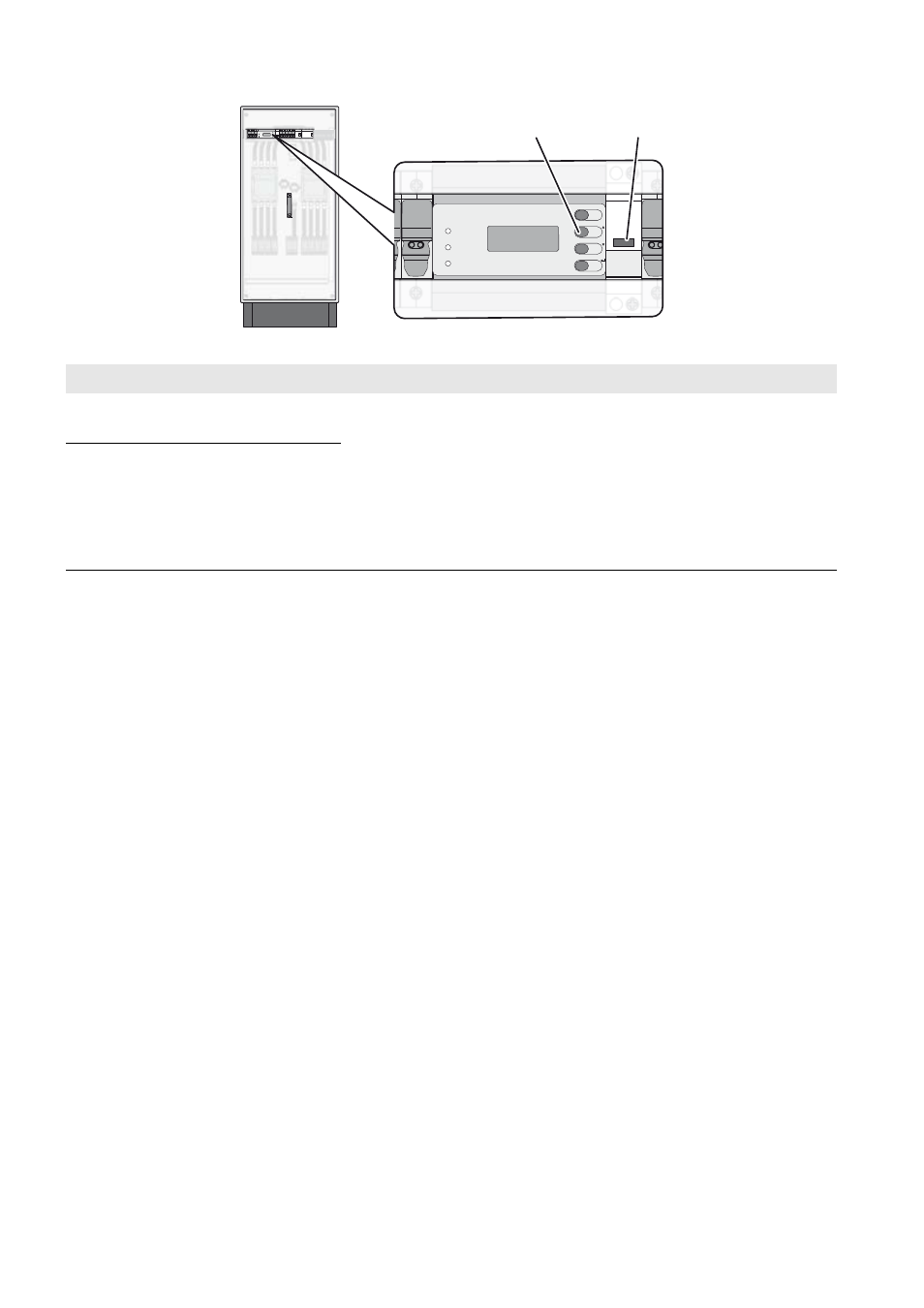

Abbildung 11: Prüftasten zum Auslösen der Kuppelschalter
Voraussetzung:
☐ Am Netz- und Anlagenschutz müssen die LEDs ALARM1 und ALARM2 aus sein (siehe Dokumentation des Netz-
und Anlagenschutzes).
Vorgehen:
1. Prüftaste Test mindestens 5 Sekunden lang gedrückt halten.
☑ Der Kuppelschalter Q202 der NA Box öffnet. Innerhalb von 5 Sekunden erkennt der Wechselrichter
Sunny Island ein Inselnetz, geht in den Betriebszustand „Inselnetz“ über und öffnet den Kuppelschalter Q201
der NA Box.
✖ Der Kuppelschalter Q202 öffnet nicht oder der Wechselrichter Sunny Island reagiert nicht?
• NA Box und Multicluster-System freischalten (siehe Kapitel 8, Seite 22).
• SMA Service Line kontaktieren (siehe Kapitel 13, Seite 37). Damit wird die Ersatzteillieferung in Auftrag
gegeben.
2. Prüftaste Test loslassen und mindestens 30 Sekunden warten.
☑ Der Kuppelschalter Q201 der NA Box schließt, der Wechselrichter Sunny Island geht in den Betriebszustand
„Netzeinspeisung“ über und schließt den Kuppelschalter Q202 der NA Box.
✖ Der Kuppelschalter Q201 schließt nicht?
• NA Box und Multicluster-System freischalten (siehe Kapitel 8, Seite 22).
• SMA Service Line kontaktieren (siehe Kapitel 13, Seite 37). Damit wird die Ersatzteillieferung in Auftrag
gegeben.
3. Prüfen der Wirkungskette mit Prüftaste S220 wiederholen. Dabei genauso vorgehen wie für die Prüftaste Test
beschrieben.
4. Das Prüfungsergebnis nach den vor Ort gültigen Normen und Richtlinien dokumentieren. Damit können Sie die
regelmäßige Prüfung nachweisen.
Position Bezeichnung
Erklärung
A
Prüftaste Test am Netz- und
Anlagenschutz
Um die Betriebsfähigkeit des Kuppelschalters zu prüfen und damit die
Inselnetzerkennung sicherzustellen, muss das Auslösen der Kuppelschalter
alle 6 Monate geprüft werden. Da die Inselnetzerkennung redundant
aufgebaut ist, müssen beide Wirkungsketten geprüft werden.
Beim Öffnen des Kuppelschalters Q202 der NA Box wird ein Inselnetz
simuliert, so dass der Wechselrichter Sunny Island ein ungewolltes Inselnetz
erkennt, in den Betriebszustand „Inselnetz“ übergeht und den
Kuppelschalter Q201 der NA Box öffnet.
B
Prüftaste S220
INFO
TEST
RESET
MENU
ESC
A
B
