SMA Wireless-Set485-01 Benutzerhandbuch
Seite 19
SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
WirelessSet485-IDE091511
19
Wechselrichter

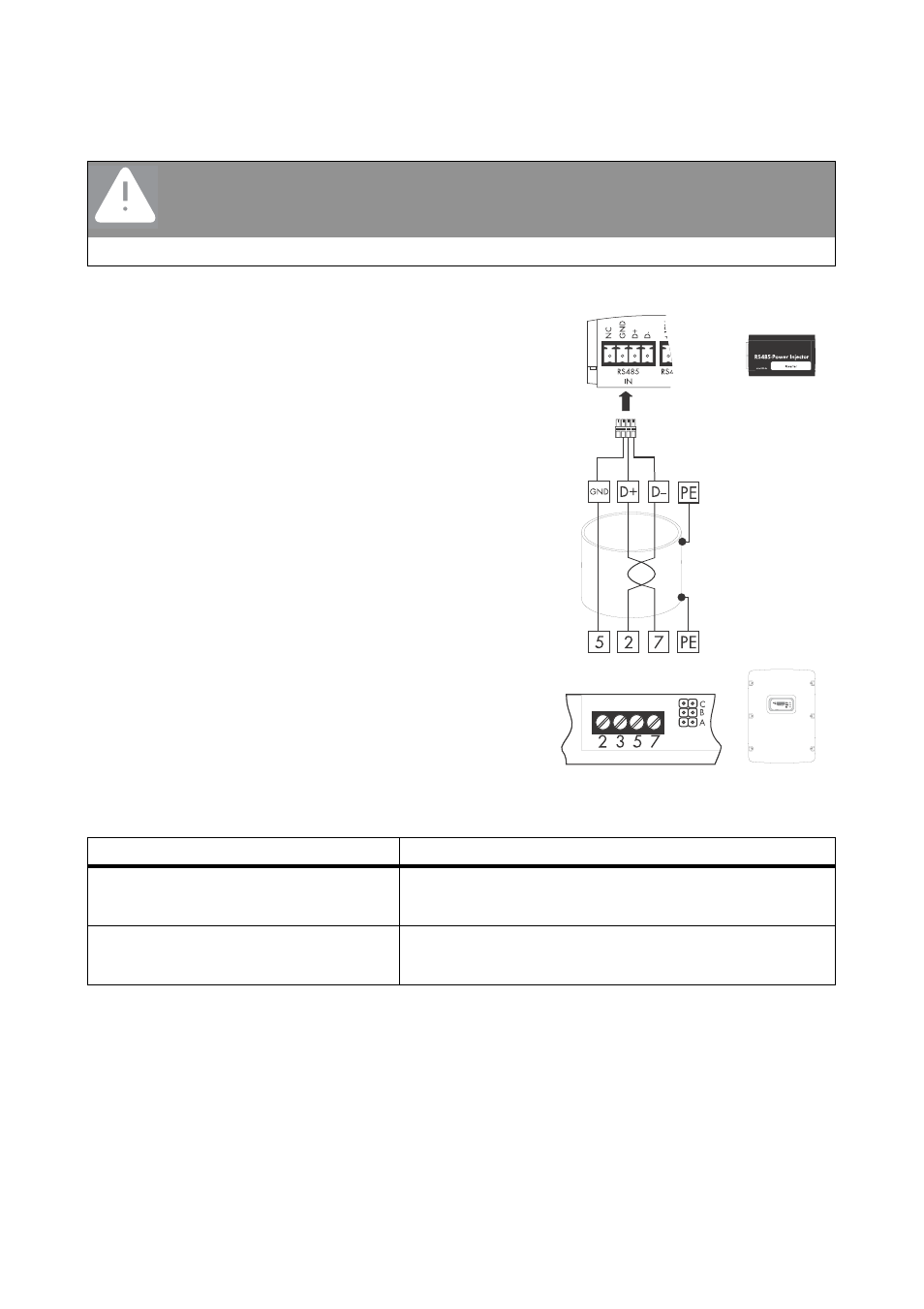

6. Drei Adern an die Anschlussklemmen des
Wechselrichters (siehe A) anschließen. Der Anschluss
kann von Baugruppe zu Baugruppe unterschiedlich
sein und ist der entsprechenden Piggy-Back- bzw.
Modul-Anleitung zu entnehmen.
7. Terminierung am Wechselrichter vornehmen:
Der RS485-Power Injector ist mit dem Wechselrichter verbunden.
GEFAHR!
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters.
• Wechselrichter öffnen, wie in der Wechselrichteranleitung beschrieben.
Wenn...
Dann...
Wechselrichter in der Mitte des RS485-
Kommunikationsbusses.
- Terminierung (Jumper A) nicht setzten.
- Signalvorspannung (Jumper B und C) nicht setzen.
Wechselrichter am Ende des RS485-
Kommunikationsbusses.
- Terminierung (Jumper A) setzten.
- Signalvorspannung (Jumper B und C) nicht setzen.
A
