3 Das Wireless-Set485-01
3.1 Einsatzmöglichkeiten
Mit dem Wireless-Set485-01 können Sie den RS485-Kommunikationsbus Ihrer PV-Anlage mittels Funk
erweitern. Die Funkstrecke ist als Kabelersatz zu sehen und stellt eine Punkt zu Punkt Verbindung her.
SMA unterscheidet zwischen der Kommunikationsgeräte- und der Wechselrichterseite. Auf der
Kommunikationsgeräteseite befindet sich das Kommunikationsgerät (Sunny WebBox, Sunny Boy
Control) sowie gegebenenfalls weitere Kommunikationsbus-Teilnehmer. Auf der Wechselrichterseite
können alle weiteren Kommunikationsbus-Teilnehmer angeschlossen werden. Kommunikationsbus-
Teilnehmer sind z. B. Wechselrichter oder die Sunny SensorBox.
3.2 Funktionsübersicht
• Topologie des Funknetzes:
– Punkt zu Punkt Verbindung
– Anbindung von einer weiteren Teilanlage über getrennte Funkstrecken möglich
(Ergänzungsset Wireless-Set485-02)
– keine Reihenschaltung von mehreren Funkstrecken zulässig
• Max. Reichweite im Freifeld 500 m
• Übertragungsfrequenz zwischen 433,05 MHz und 434,79 MHz
• Stromversorgung jeweils über RS485-Power Injector und Steckernetzteil

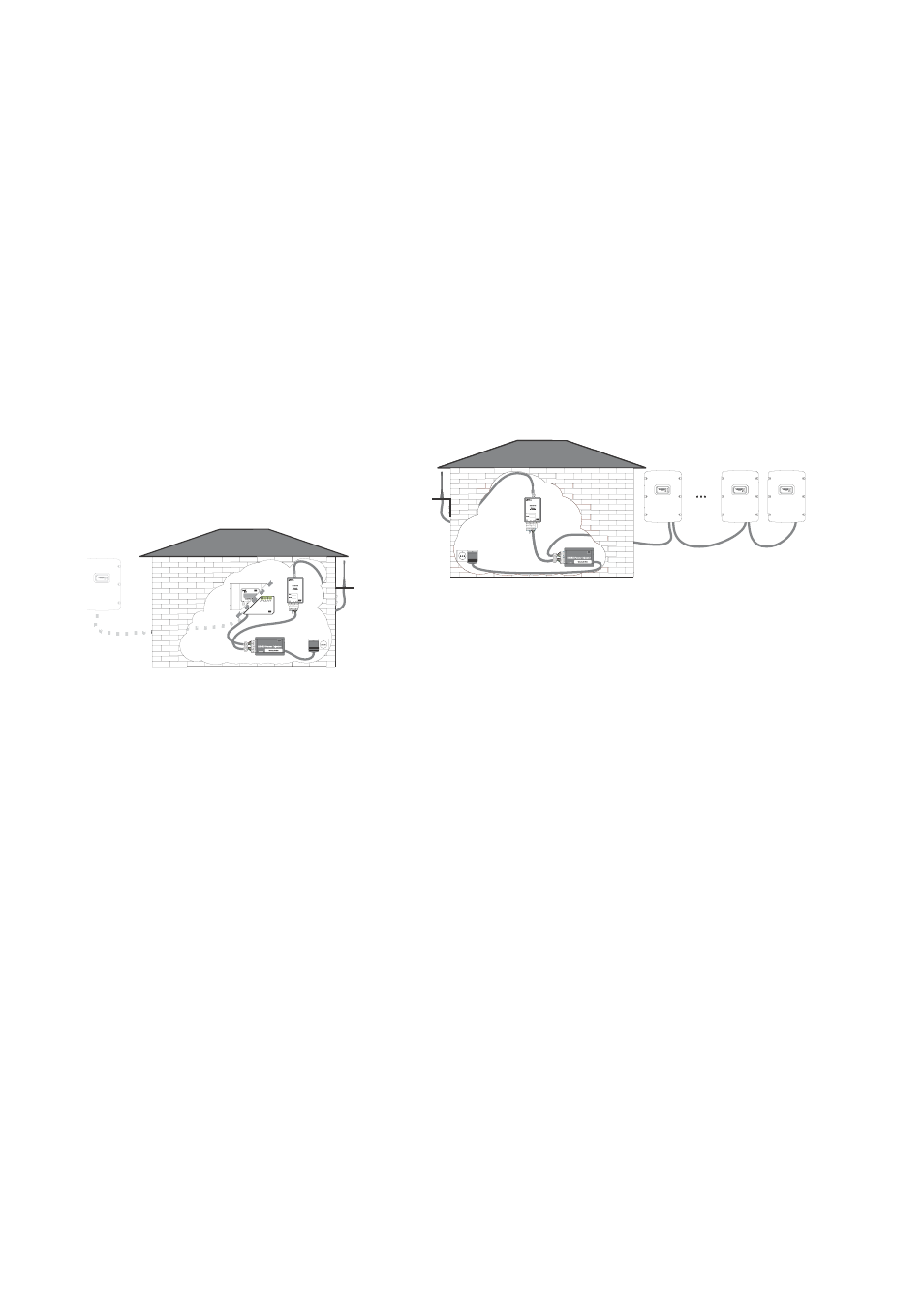

Wechselrichterseite
Kommunikationsgeräteseite
