Das Wireless-Set485-02 SMA Solar Technology AG
26 WirelessSet485-IDE091511 Installationsanleitung
6.4.2 Funkmodul an das Funkmodul aus Wireless-Set485-01
anschließen

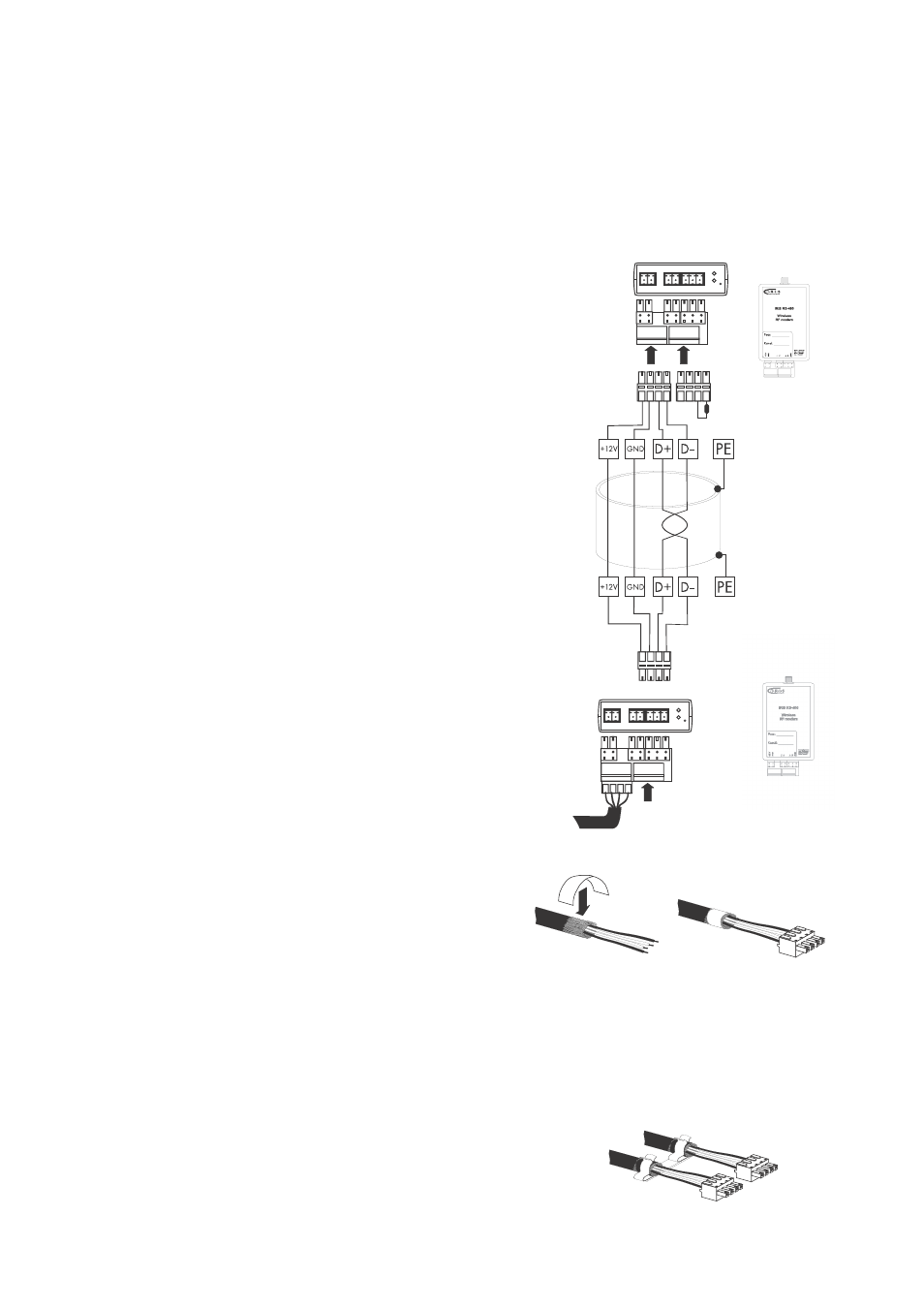

Führen Sie folgende Anweisungen auf der Kommunikationsgeräteseite des Wireless-Set485-01
durch.
Funkmodul aus Wireless-Set485-02 (Set2)
1. Am Ende des Kommunikationskabels ca. 4 cm der
Kabelummantelung entfernen.
2. Schirm komplett kürzen.
3. Adern an die Klemmen (Data+, Data--, GND, +12V)
des Steckers für das Funkmodul anschließen.
4. Anschluss und Adernfarbe notieren:
Data+ _____________________
Data-- _____________________
GND _____________________
+12V ____________________
5. Stecker in das Funkmodul des WirelessSet485-02
stecken.
6. Terminierungsstecker aus Wireless-Set485-01 in das
Funkmodul des WirelessSet485-02 stecken.
Funkmodul aus Wireless-Set485-01 (Set1)
7. Am Ende des Kommunikationskabels ca. 4 cm der
Kabelummantelung entfernen.
8. Schirm nach hinten umklappen und mit leitfähiger
Klebefolie umkleben.
9. Adern an die Klemmen (Data+, Data--, GND, +12V)
des Steckers an das Funkmodul anschließen (siehe
Punkt 4).
10. Stecker in das Funkmodul des WirelessSet485-01 stecken.
Das Funkmodul ist an das Funkmodul des WirelessSet485-01 angeschlossen.
6.4.3 Schirmklemme anbringen
Den umklebten Schirm der beiden RS485-Kabel am
Funkmodul des WirelessSet485-1 in die Schirmklemme
drücken.
Set2
Set1
