Elektrischer Anschluss SMA Solar Technology AG
20 WirelessSet485-IDE091511 Installationsanleitung

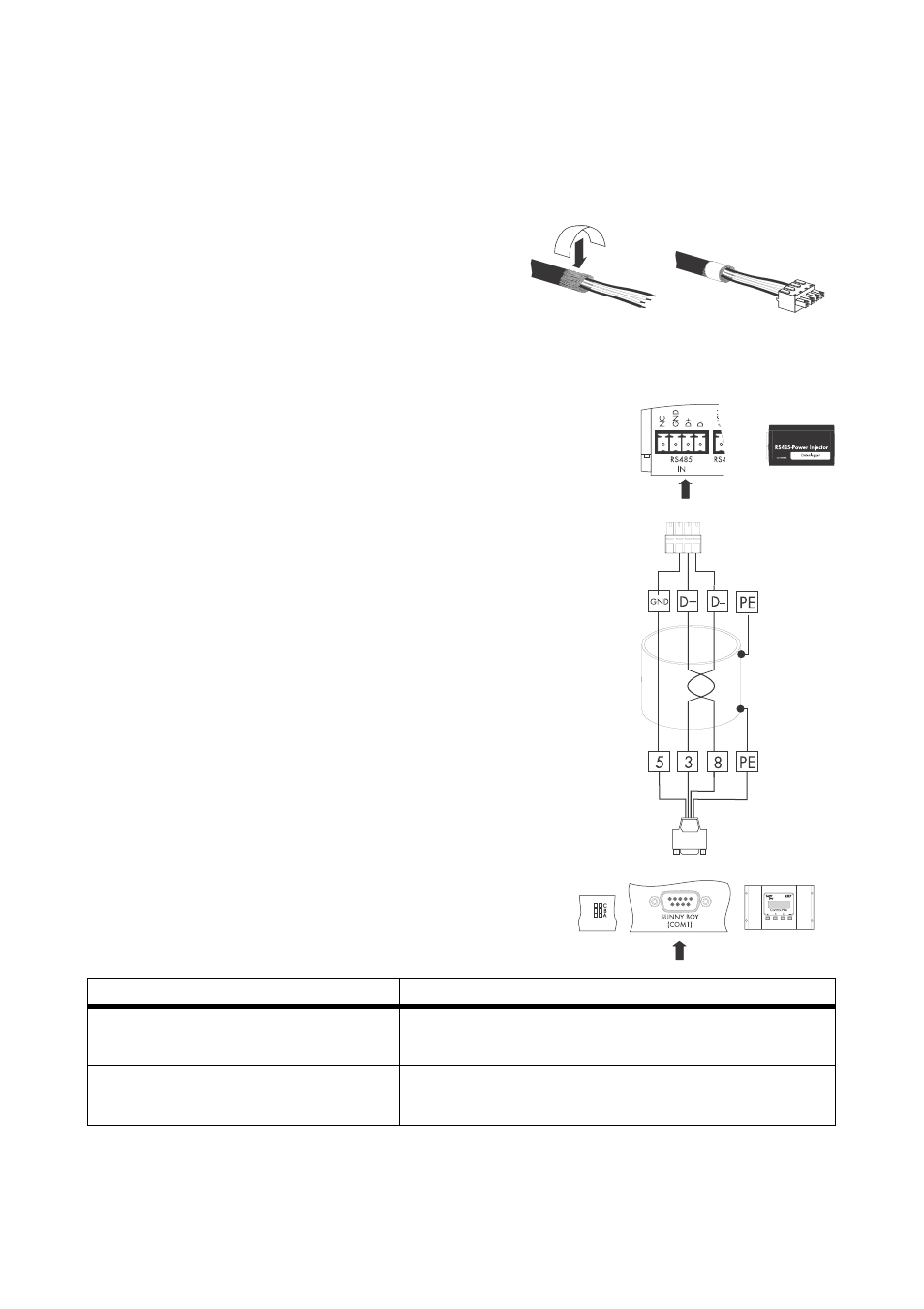

5.4.2 Sunny Boy Control an RS485-Power Injector anschließen
RS485-Power Injector
1. Am Ende des Kommunikationskabels auf der Seite
des RS485-Power Injector ca. 4 cm der
Kabelummantelung entfernen.
2. Schirm auf 1,5 cm kürzen, nach hinten umklappen
und mit leitfähiger Klebefolie umkleben.
3. Adern an die Klemmen (Data+, Data--, GND) des
Steckers für den RS485-Power Injector anschließen.
Data+ und Data-- müssen ein verdrilltes Adernpaar
sein.
4. Anschluss und Adernfarbe notieren:
3 Data+ _____________________
5 Data-- _____________________
8 GND _____________________
5. Stecker in den RS485-Power Injector Eingang (IN)
stecken.
Sunny Boy Control
6. Adern auf der Seite des Sunny Boy Control an die
Pins des D-Sub Steckers (3, 5 und 8) anschließen
(siehe Punkt 4).
7. Jumperstellung am Sunny Boy Control vornehmen,
wie in der Sunny Boy Control Anleitung beschrieben.
8. D-Sub Stecker in den Sunny Boy Control stecken.
Der RS485-Power Injector ist mit dem Sunny Boy Control verbunden.
Wenn... Dann...
Sunny Boy Control in der Mitte des
RS485-Kommunikationsbusses. - Terminierung (Jumper A) nicht setzten.
- Signalvorspannung (Jumper B und C) setzen.
Sunny Boy Control am Ende des RS485-
Kommunikationsbusses. - Terminierung (Jumper A) setzten.
- Signalvorspannung (Jumper B und C) setzen.
