SMA Wireless-Set485-01 - Handbuch (Seite 9)

SMA Solar Technology AG Das Wireless-Set485-01
Installationsanleitung WirelessSet485-IDE091511 9

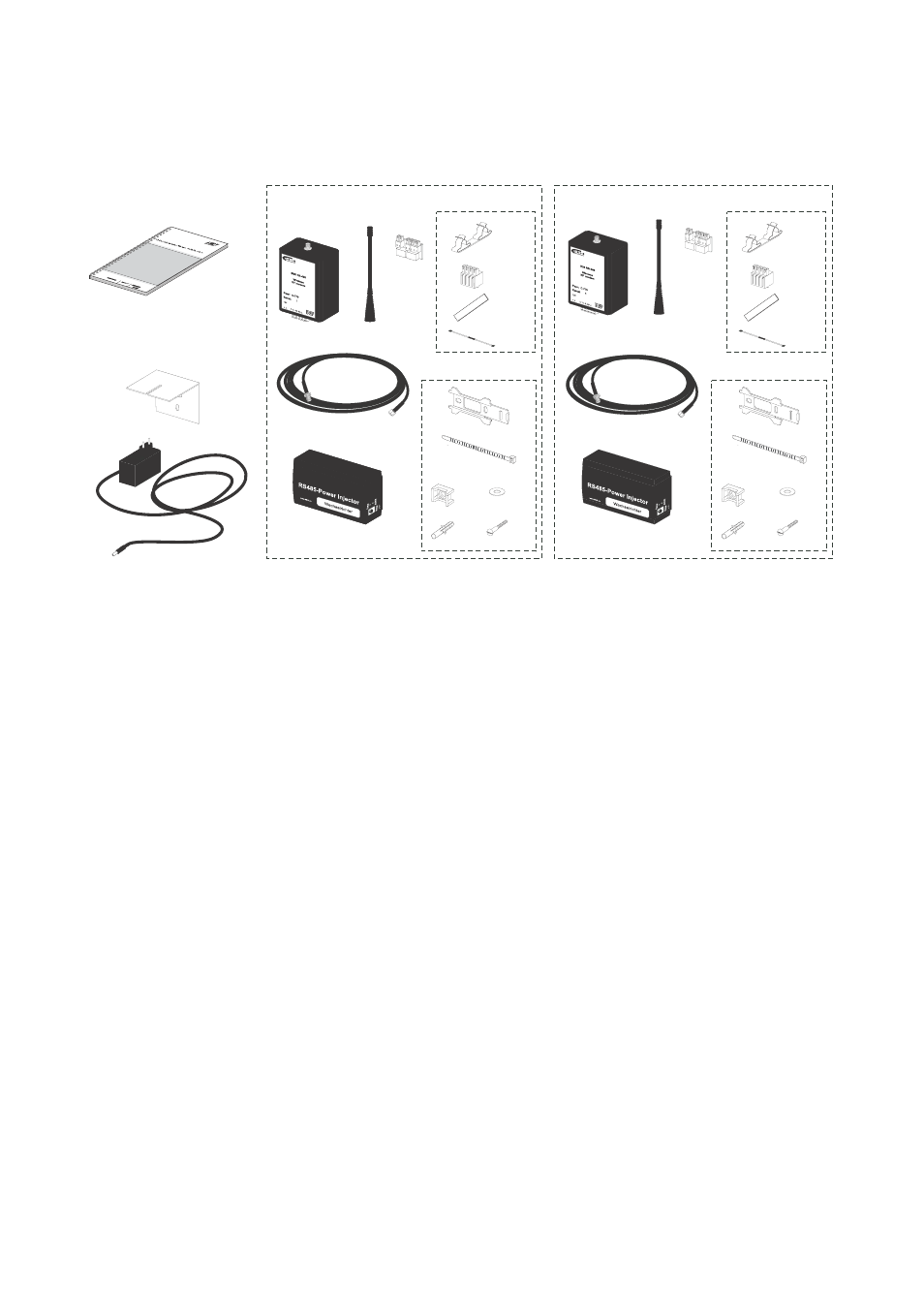

3.3 Lieferumfang
A 1 Installationsanleitung
B 2 Winkel für Antennen (je 1 Stk. für Wechselrichter- und Kommunikationsgeräteseite)
C 2 Steckernetzteile (90-264 V AC, 12 V DC, 10 W)
(je 1 Stk. für Wechselrichter- und Kommunikationsgeräteseite)
Wechselrichterseite
Kommunikationsgeräteseite
D 1 IRIS RS 485 Wireless RF modem
(Funkmodul)
D 1 IRIS RS 485 Wireless RF modem
(Funkmodul)
E 1 Steckeradapter 485IRISADAP-01 E 1 Steckeradapter 485IRISADAP-01
F 1 Antenne F 1 Antenne
G 1 Antennenkabel 3 m G 1 Antennenkabel 3 m
H 1 RS485 Power Injector-02 („Inverter“) I 1 RS485-Power Injector-01 („Datalogger“)
J 1 Schirmklemme 2-polig J 1 Schirmklemme 2-polig
K 4 Stecker 4-polig K 4 Stecker 4-polig
L 2 Kupferfolien selbstklebend L 2 Kupferfolien selbstklebend
M 1 Abschlusswiderstand 120 Ohm M 1 Abschlusswiderstand 120 Ohm
N 1 Wandhalter für den RS485 Power Injector N 1 Wandhalter für den RS485 Power Injector
O 2 Kabelbinder
O 2 Kabelbinder
P 2 Schraubsockel P 2 Schraubsockel
Q 2 Unterlegscheiben V2A Q 2 Unterlegscheiben V2A
R 6 Dübel S6 R 6 Dübel S6
S 6 Schrauben 4 x 35 mm V2A S 6 Schrauben 4 x 35 mm V2A
B
C
A
D
E
F
J
K
L
M
G
H
N
O
Q
S
P
R
D
E
F
G
I
J
K
L
M
N
O
Q
S
P
R
Wechselrichterseite Kommunikationsgeräteseite
