SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung WirelessSet485-IDE091511 21

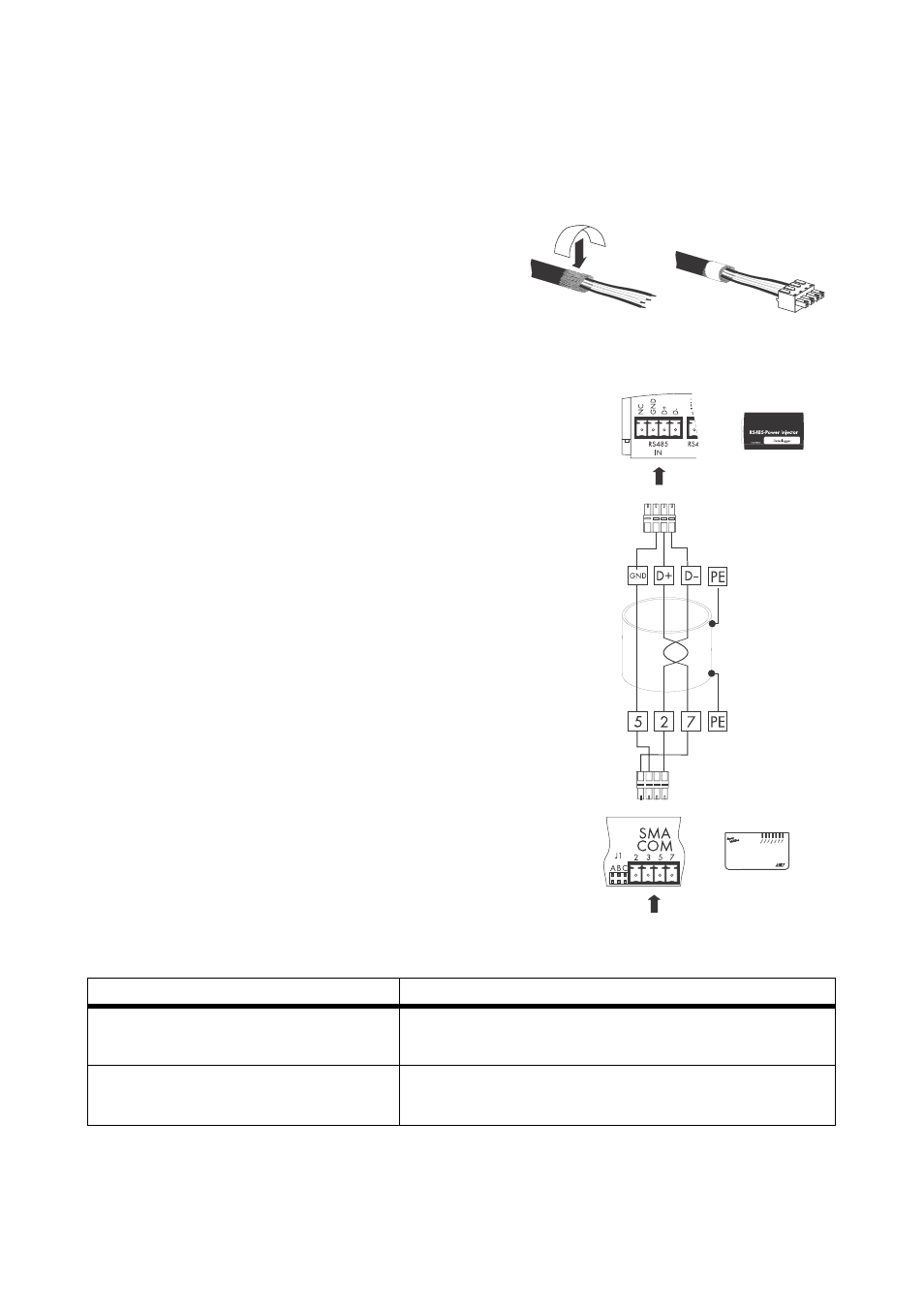

5.4.3 Sunny WebBox an RS485-Power Injector anschließen
RS485-Power Injector
1. Am Ende des Kommunikationskabels auf der Seite
des RS485-Power Injector ca. 4 cm der
Kabelummantelung entfernen.
2. Schirm auf 1,5 cm kürzen, nach hinten umklappen
und mit leitfähiger Klebefolie umkleben.
3. Adern an die Klemmen (Data+, Data--, GND) des
Steckers für den RS485-Power Injector anschließen.
Data+ und Data-- müssen ein verdrilltes Adernpaar
sein.
4. Anschluss und Adernfarbe notieren:
2 Data+ _____________________
7 Data-- _____________________
5 GND _____________________
5. Stecker in den RS485-Power Injector Eingang (IN)
stecken.
Sunny WebBox
6. Adern auf der Seite der Sunny WebBox an die
Klemmen des Steckers (2,7 und 5) anschließen
(siehe Punkt 4).
7. Jumperstellung an der WebBox vornehmen, wie in der Technischen Beschreibung der Sunny
WebBox beschrieben..
8. Stecker in die Sunny WebBox stecken.
Der RS485-Power Injector ist mit der Sunny WebBox verbunden.
Wenn... Dann...
Sunny WebBox in der Mitte des RS485-
Kommunikationsbusses. - Terminierung (Jumper A) nicht setzten.
- Signalvorspannung (Jumper B und C) setzen.
Sunny WebBox am Ende des RS485-
Kommunikationsbusses. - Terminierung (Jumper A) setzten.
- Signalvorspannung (Jumper B und C) setzen.
