6.3 Montage
Montieren Sie das Wireless-Set485-02 wie in Kapitel 4 „Montage“ (Seite 12) beschrieben.
6.4 Elektrischer Anschluss des Wireless-Set 485-02
Verkabeln Sie erst alle Geräte auf der Wechselrichterseite und dann auf der
Kommunikationsgeräteseite. Die Wechselrichterseite ist analog zu der Wechselrichterseite aus
Wireless-Set485-01 zu verkabeln (siehe Kapitel 5.2 ). Bei der Kommunikationsgeräteseite wird das
Funkmodul aus dem Wireless-Set485-02 direkt an das Funkmodul des Wireless-Set485-01
angeschlossen. Folgende Schritte sind auf der jeweiligen Seite vorzunehmen:

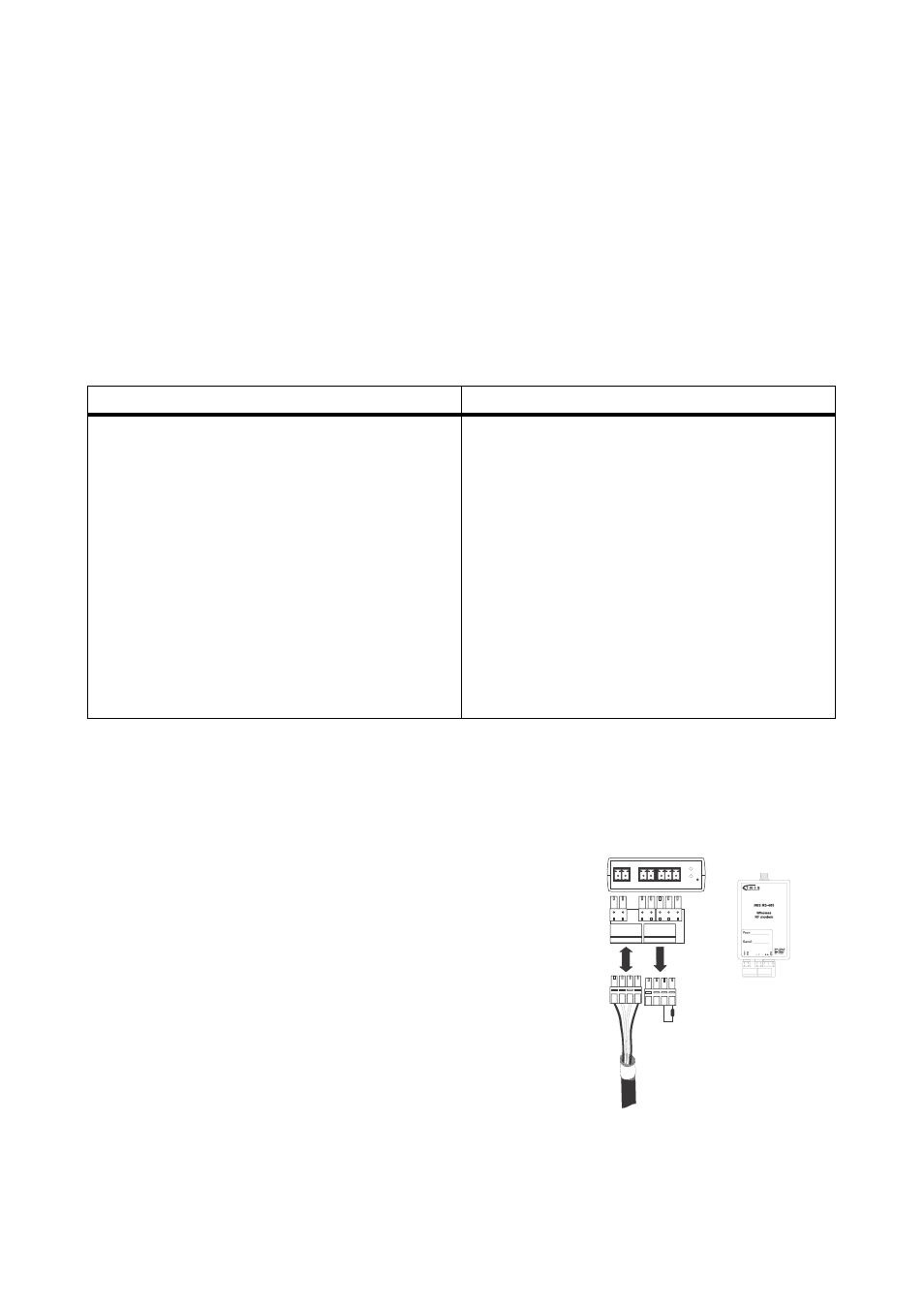

6.4.1 Steckeradapter aus Wireless-Set485-01 vorbereiten
Führen Sie folgende Anweisungen auf der Kommunikationsgeräteseite des Wireless-Set485-01
(Set1) durch.
1. Steckernetzteil des RS485-Power Injector aus der
Steckdose ziehen.
2. RS485 Kommunikationskabel und
Terminierungsstecker aus Funkmodul des Wireless-
Set485-01 ziehen.
3. 1,5 cm der Kabelummantelung des RS485-
Kommunikationskabels entfernen.
4. Schirm auf 1,5 cm kürzen, nach hinten umklappen
und mit leitfähiger Klebefolie umkleben.
5. Stecker wieder in das Funkmodul des Wireless-
Set485-01 stecken.
Wechselrichterseite Kommunikationsgeräteseite
1. Antennenkabel an das Funkmodul
anschließen (siehe Kapitel 5.2 )
2. Verkabelung der Wechselrichter
untereinander (siehe Kapitel 5.3 )
3. Anschluss des RS485-Power Injector
(siehe Kapitel 5.4 )
– Wechselrichter an den RS485-Power
Injector anschließen.
– Funkmodul an den RS485-Power
Injector anschließen.
– Schirmklemme anbringen.
1. Antennenkabel an das Funkmodul
anschließen (siehe Kapitel 5.2 )
2. Funkmodul an Wireless-Set485-01
anschließen
– Funkmodul aus Wireless-Set485-01
vorbereiten (siehe Kapitel 6.4.1 )
– Funkmodul an Funkmodul aus
WirelessSet485-1 anschließen
(siehe Kapitel 6.4.2 )
– Schirmklemme anbringen
(siehe Kapitel 6.4.3 )
Set1
