INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
Seite
16
Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - Vervielfältigung verboten
3.5. MONTAGE DER PELLETRUTSCHE (LINK)
Eine andere Entscheidung, die vor der Aufstellung des Heizofens
getroffen werden muss, ist die Wahl der Seite, an der die Rutsche für
die Brennstoffbeschickung montiert werden soll.
Der Powerbox Link wird mit zwei Rohrschellen, dem Anschlussrohr und
der Rutsche mit Tür geliefert.
Die Rutsche kann rechts, links oder frontseitig montiert werden. Das
Anschlussrohr ist 1 Meter lang.
Das Anschlussrohr muss unbedingt je nach
Positionierung (seitlich oder frontal) verkürzt werden,
damit es gut gespannt ist. Dies ist notwendig, um das
Absinken der Pellets zu erleichtern.
Vor dem Verkleiden die Brennstoffbeschickung testen,
um das korrekte Absinken des Brennstoffs in Richtung
Behälter sicherzustellen.
Das Rohr muss unbedingt korrekt isoliert werden, falls
es auf der linken Seite neben dem Rauchabzug
montiert wird.
MCZ weist jegliche Haftung zurück, falls die oben
genannten Hinweise nicht eingehalten werden.
Brandgefahr!!

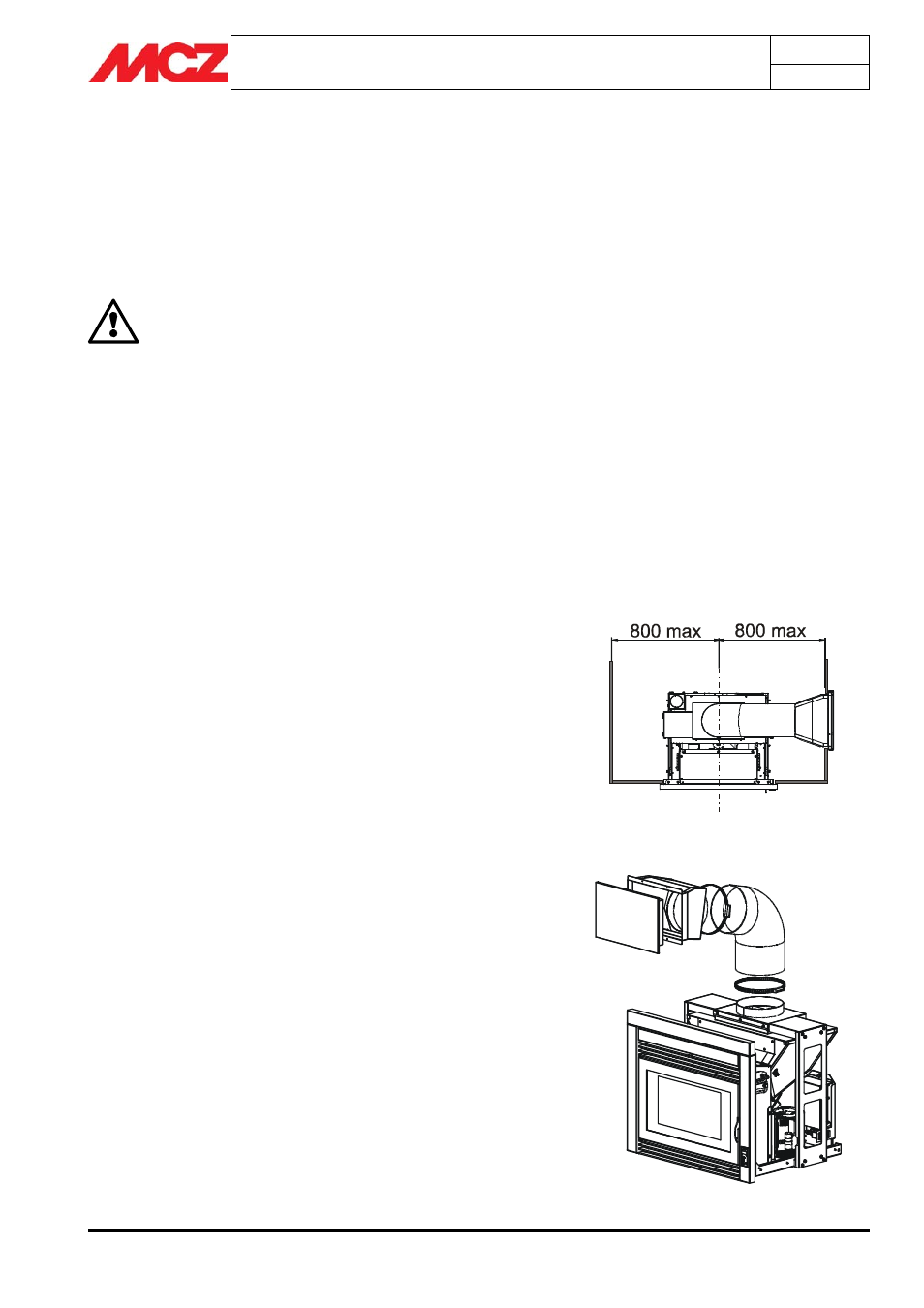

3.5.1. Seitliche Montage der Rutsche
Falls entschieden wird, die Rutsche seitlich zu positionieren, darf der
Abstand von der Achse des Geräts bis zur Wand maximal 80 cm
betragen (nebenstehende Abbildung).
Um die Rutsche zu positionieren, wie folgt vorgehen:
Das mitgelieferte Rohr an den Powerbox anschließen. Dabei
darauf achten, dass es seitlich gedreht ist, und es mit der
Rohrschelle befestigen.
Das Rohr (auf der Oberseite) mit der mitgelieferten Rohrschelle
an der Tülle der Klappenstruktur befestigen.
Das Rohr mit der Klappenstruktur so positionieren, dass man es
nach dem Verkleiden an der für seinen Einsatz vorgesehenen
Bohrung an der Verkleidungswand anschrauben und
befestigen kann.
Für die Montage der externen Klappe siehe Absatz 3.15, da
diese Arbeit erst nach vollständiger Verkleidung
3.5.2. Frontale Montage der Rutsche
Das mitgelieferte Rohr an das Produkt anschließen. Dabei
darauf achten, dass es nach vorn gedreht ist, und es mit der
Rohrschelle befestigen.
Das Rohr mit der Rohrschelle an der Tülle der Klappenstruktur
befestigen.
Das Rohr so positionieren, dass es nach dem Verkleiden
zugänglich ist und dass man die Klappenstruktur an der
vorgesehenen Bohrung an der Verkleidungswand befestigen
kann.
Seitliche Montage der Rutsche
Montage der Rutsche vorne
