INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 7
S.
54
Elektrische schaltpläne
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten

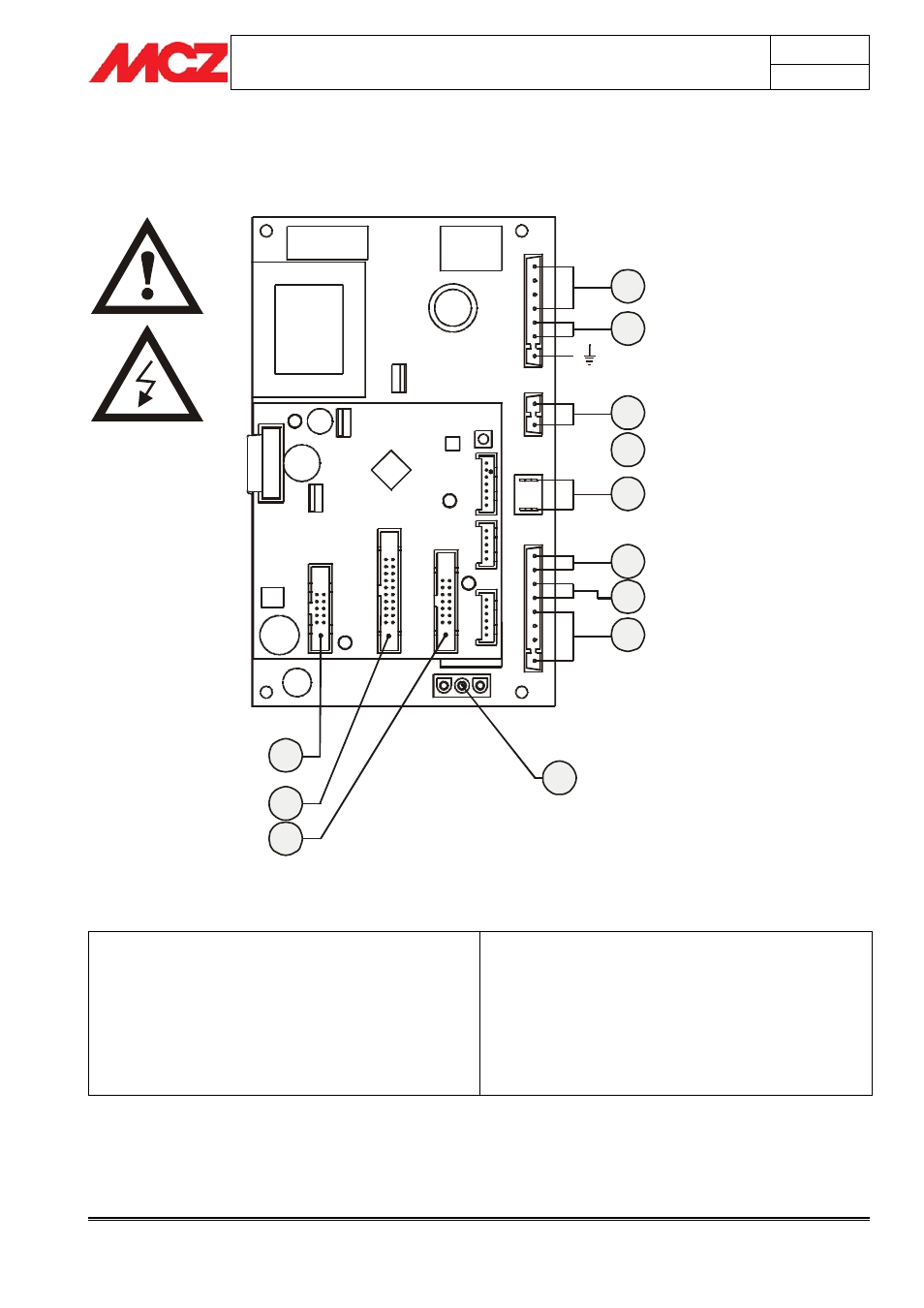

7. ELEKTRISCHE SCHALTPLÄNE
ZEICHENERKLÄRUNG VERDRAHTUNGEN DER HAUPTPLATINE
1. Zündkerze Pelletzündung
2. Schalter
3. Warmluftgebläse
4. Rauchgasfühler
5. Rauchgas-Absauggebläse
6. Kugelthermostat
7. Druckwächter
8. Getriebemotor
10. Drehzahlkontrolle des Rauchgebläses
11. Luftstromfühler
12. Schnittstellenpaneel der Leistungen
13. Bedienblende für Notfälle
ANMERKUNG: Die elektrischen Verdrahtungen der einzelnen Bauteile sind mit vorverlegten Verbindern
ausgestattet, von denen jeder eine andere Abmessung hat.
1
2
3
4
5
6
7
8
10
11
12
13
