INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
Seite
20
Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - Vervielfältigung verboten
3.11. MONTAGE SERIENMÄSSIGE VERKLEIDUNGEN MCZ
Für die Montage der Verkleidungen, die speziell für das Produkt MCZ
PowerBox bestimmt sind, wird der Installateur auf das Betriebs- und
Installationshandbuch zu jeder spezifischen Verkleidung verwiesen.
3.12. MONTAGE DES AUSGLEICHSRAHMENS
Wenn die Verkleidung und/oder der Teil aus Gipskarton ausgeführt
wurde, den zuvor abmontierten Ausgleichsrahmen montieren.
Dieser Rahmen dient dem Abschluss und der Abdeckung des Schlitzes,
der zwischen der Metallstruktur des Kompaktofens und der Verkleidung
entsteht.
Um den Rahmen zu montieren, reicht es, die Tür des PowerBox zu
öffnen, den Rahmen wie auf der Abbildung einzuführen, und ihn mit
den vier mitgelieferten Schrauben an den seitlichen Pfosten der
Struktur im Inneren des Türprofils zu befestigen.
3.13. MONTAGE DER KLAPPE AN DER
PELLETRUTSCHE. (LINK)
Die Klappe ist für den Fall der links- oder rechtsseitigen Montage der
Verkleidung zum Drehen um 180° vorgesehen. Der Rahmen der Klappe
ist hinsichtlich der Befestigungsbohrungen an der Abzugshaube
vollkommen spiegelgleich und es genügt somit, die Klappe nach den
jeweiligen Erfordernissen zu drehen.
3.13.1.
Montage der Klappe POWERBOX LINK
Wenn der Anschluss des Rohrs wie im Absatz 3.5 beschrieben
vorbereitet wurde, die folgenden Arbeiten ausführen:
Die Klappe über die vier mit dem Buchstaben (A) gekennzeichneten
Bohrungen auf dem Rahmen der Klappe mit vier Schrauben an der
Haube befestigen.
Die auf dem Innenprofil der Klappe gekennzeichneten Bohrungen
(B) dienen hingegen dazu, den Rahmen der Klappe am Rahmen
der Rutsche zu befestigen, um die beiden Elemente endgültig zu
befestigen, indem in der Mitte die Wand der Abzugshaube
eingeschlossen wird.
Vorbereitend muss an der Abzugshaube eine rechteckige Bohrung
ausgeführt werden. Die Höhe hängt von der Installationsart des
Kompaktofens und der Ausrichtung und Positionierung des Rohrs
ab.
Wie oben beschrieben kann die Klappe um 180°
gedreht montiert werden, d.h. wenn beschlossen
wird, die Klappe spiegelverkehrt zur Zeichnung zu
montieren, sind die Bohrungen (A) und (B) einfach
umkehrt.

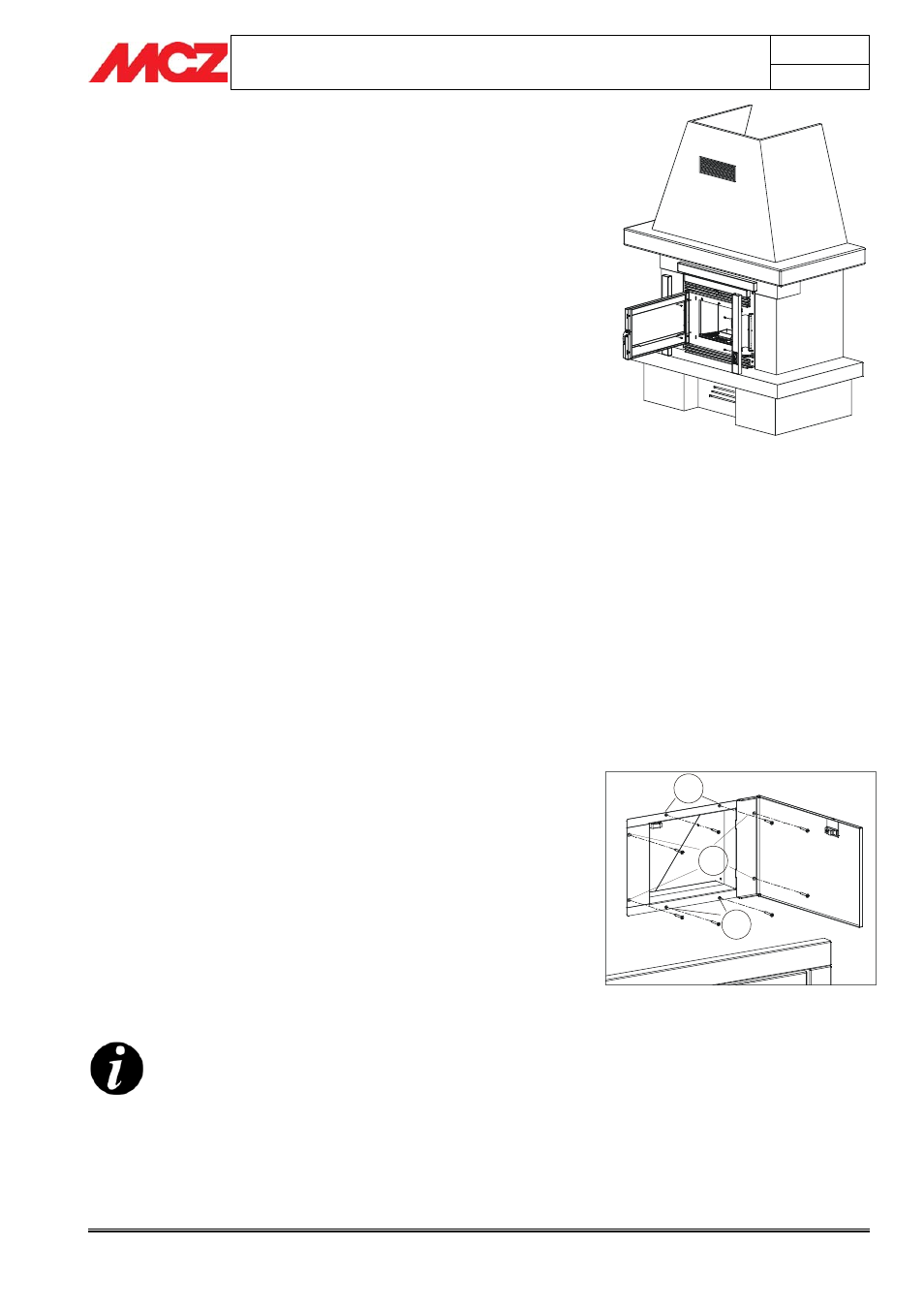

Montage des Ausgleichsrahmens
B
A
B
Befestigung der Klappe an der Abzugshaube
