INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
Seite
18
Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - Vervielfältigung verboten
Folge einige mögliche Installationskonfigurationen mit diesbezüglichen
Gittern dargestellt.
1a) Austrittsgitter für die Konvektionsluft
1b) Eintrittsgitter für die Konvektionsluft
Die Gitter 1a und 1b sind unabdingbar, um die Wärme austreten zu
lassen, die sich im Inneren der Haube ansammelt und ihre Montage
ist obligatorisch unabhängig von der Art der Installation oder der
auszuführenden Verkleidung.
2) Klappe für die Pelletbeschickung.

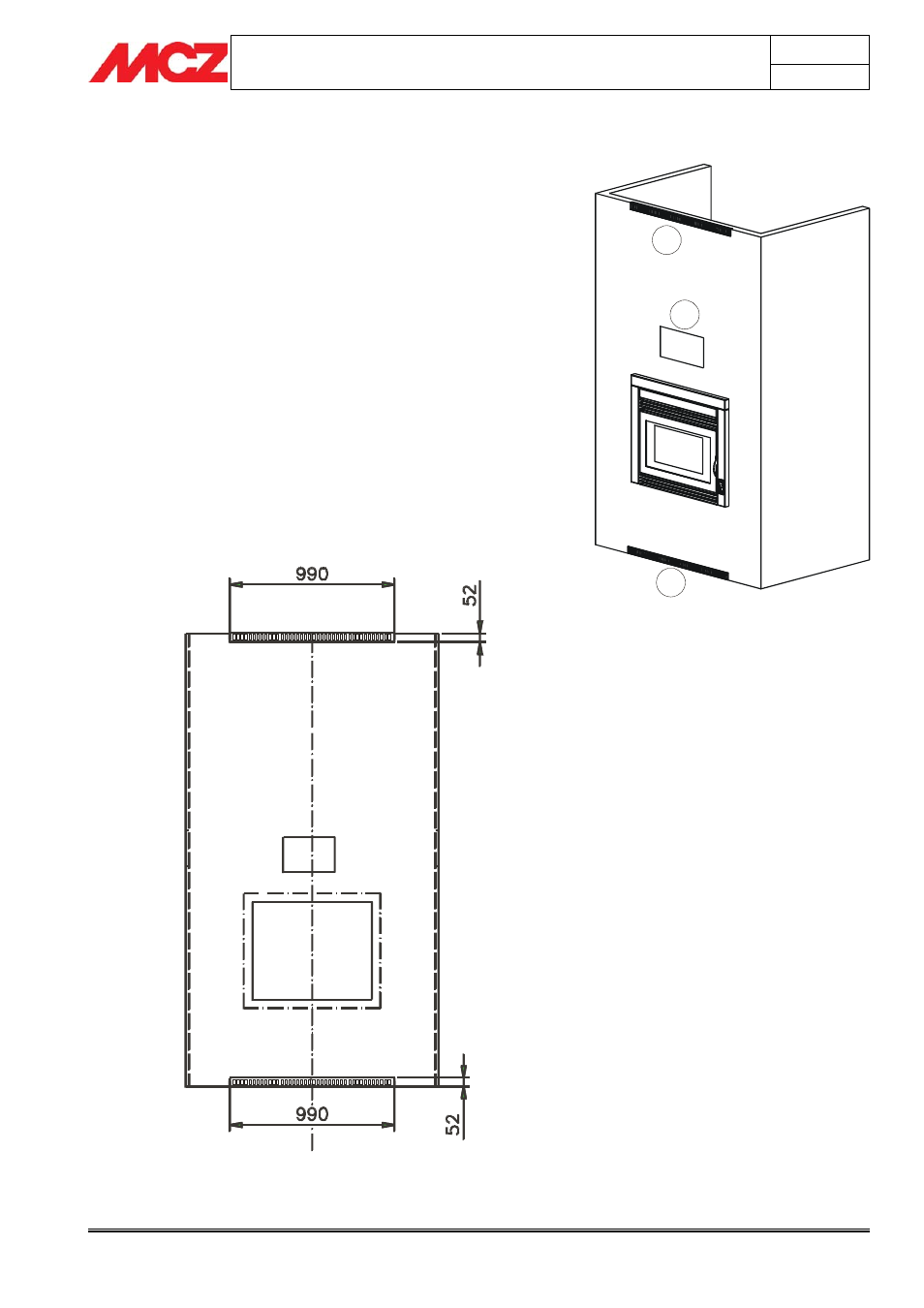

3.7.3. Schema für die Ausführung der Bohrungen für
die serienmäßigen Lüftungsgitter der Haube
Für die Lüftungsöffnungen der Haube (1a und 1b) existieren hingegen
feste Positionen.
1a
1b
2
