Theoretische Grundlagen für die Installation
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - Vervielfältigung
verboten
Die Lüftungsklappe muss außerdem
direkt mit dem Raum, in dem der Heizofen installiert ist, verbunden sein.
Sie muss mit einem Gitter, Metallnetz oder sonst wie geschützt sein, die
jedoch auf keinen Fall den Mindestquerschnitt reduzieren dürfen,
so angeordnet sein, dass sie nicht verstopfen kann.
Die Lüftungsöffnung braucht nicht direkt an den Ofen
angeschlossen zu werden (direkter Anschluss nach
außen), aber durch den vorgenannten Querschnitt muss
eine Luftzufuhr von 50 cm3/h gewährleistet sein.
Siehe Norm UNI 10683 REV.
2.5. ANSCHLUSS DES RAUCHGASROHRS
Sich vor der Ausführung der Durchgangsöffnung für das Rauchgasrohr
vergewissern, ob brennbares Material vorhanden ist Wenn die Öffnung
durch eine Holzwand oder durch anderes thermolabiles Material geht,
MUSS DER INSTALLATEUR zu erst den entsprechenden
Wandanschluss benutzen (Mindestdurchm. 13 cm) und das
Heizofenrohr, das die Wand durchquert mit geeignetem Isoliermaterial
dämmen (Stärke 1,3 — 5 cm mit einer Wärmeleitfähigkeit von min.
0,07 W/m°K).
Das Gleiche gilt, wenn das Ofenrohr durch vertikale oder horizontale
Abschnitte führt und zwar immer in der Nähe einer leicht
entflammbaren Wand (min. 20 cm).
Alternativ kann ein industriell isoliertes Rohr verwendet werden, das
auch auf der Außenseite des Gebäudes zur Vermeidung von
Kondensatbildung angebracht werden kann.
Die Brennkammer arbeitet mit Unterdruck. Die Rauchgasableitung weist
benfalls Unterdruck auf, wenn sie an einen effizienten und
vorschriftsmäßigen Rauchfang angeschlossen wird.
WICHTIG!
Alle Richtungswechsel mit 90° des
Rauchabzugskanals sollten mit einem “T”-Stück f2r
die Inspektion versehen sein. (siehe Zubehör
Pelletheizofen)
Es ist strikt verboten, am Ende des Rauchgasrohrs
ein Gitter einzubauen, da dieses den
Heizofenbetrieb beeinträchtigen könnte.
FÜR DEN ANSCHLUSS AN DEN RAUCHFANG
DÜRFEN NICHT MEHR ALS 2-3 m. HORIZONTALE
ROHRLEITUNG UND NICHT MEHR ALS 3 90° -
KURVEN VERWENDET WERDEN.
AUSSERDEM SOLLTEN 6 METER LÄNGE MIT EINEM
ROHR Ø 80 mm NICHT ÜBERSCHRITTEN WERDEN
DAS ROHR Ø 80 mm DIENT NUR FÜR DEN
ANSCHLUSS AN DEN RAUCHFANG UND DARF
NICHT ALS "RAUCHFANG" BETRACHTET
WERDEN. Der Rauchfang hat andere
Eigenschaften, die in den folgenden Absätzen
beschrieben werden

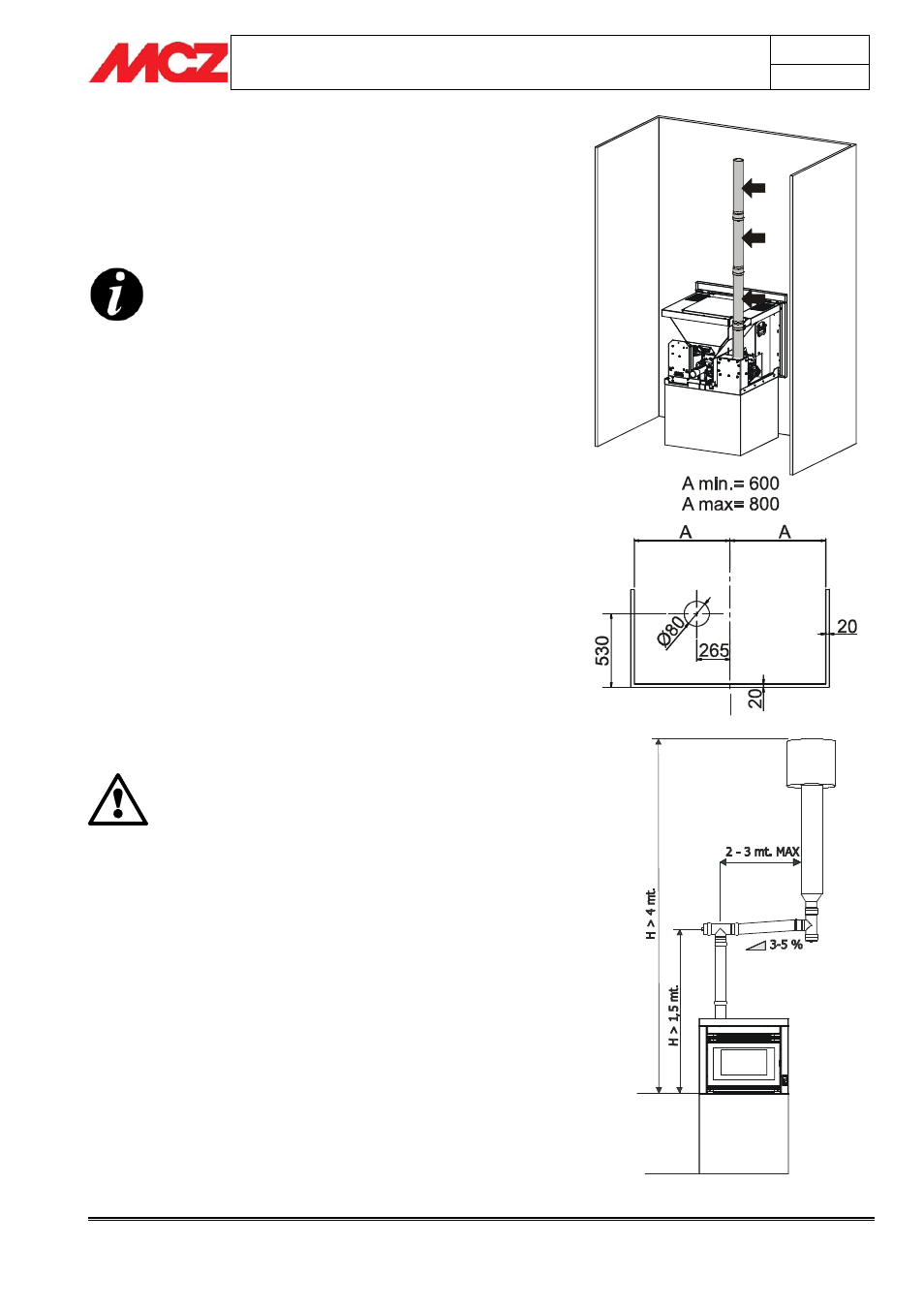

Installationsbeispiel eines PowerBox
Grundriss
