2-INSTALLATIONSANLEITUNG
10

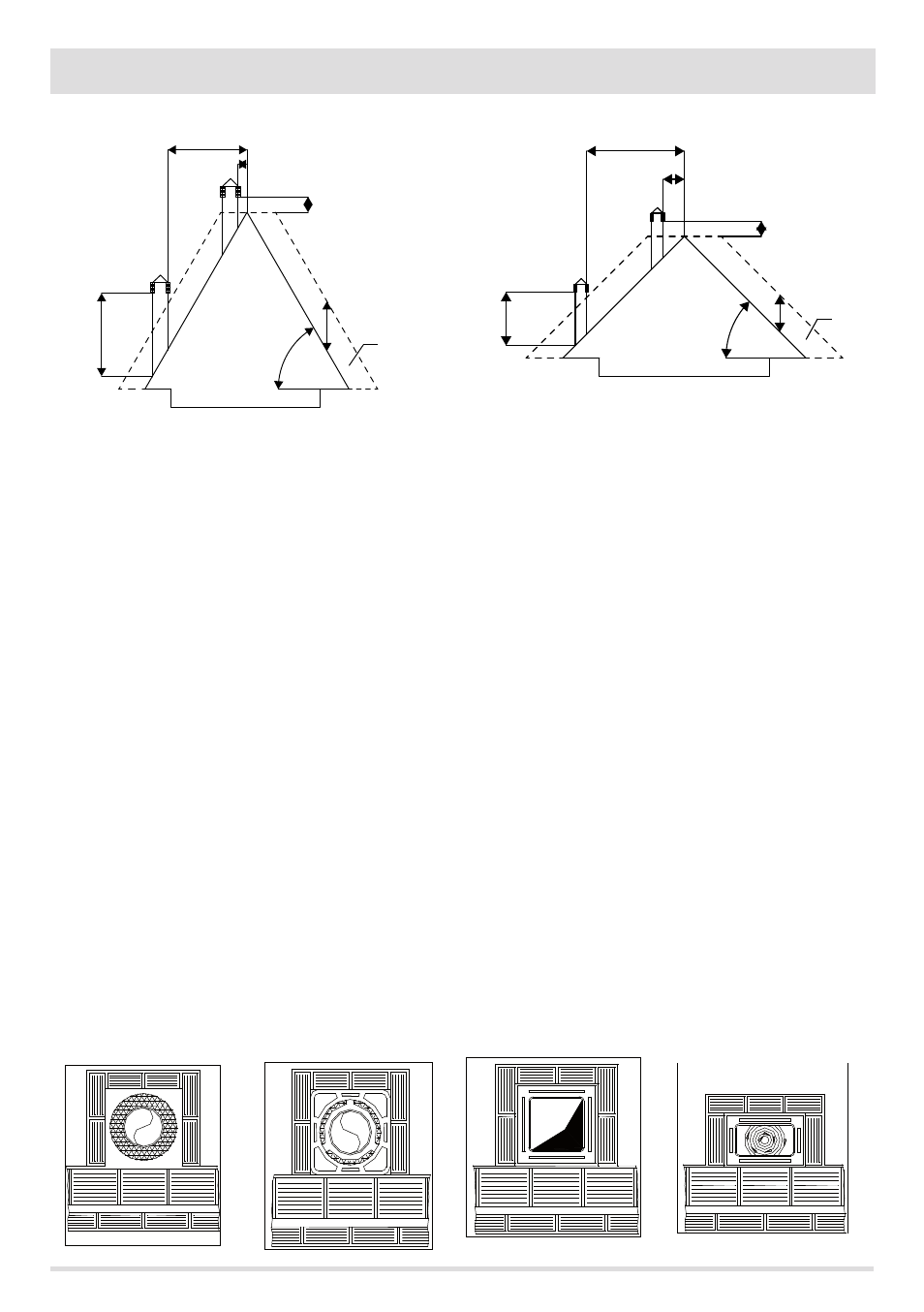

DACH 60° DACH 45°
ABMESSUNGEN
Der Unterdruck (Zug) eines Schornsteins hängt auch von seiner Höhe ab. Vergleichen Sie den Unterdruck mit den Werten, die zusammen
mit den technischen Merkmalen angegeben werden. Die Mindesthöhe des Kamins beträgt 3,5 m.
Der Innenquerschnitt des Schornsteins kann rund sein (optimale Lösung), quadratisch oder rechteckig (das Verhältnis zwischen den In-
nenseiten muss ≤1,5 betragen), wobei die Seiten mit einem minimalen Radius von 20 mm verbunden sind. Das Maß des Querschnittes
muss mindestens gleich dem des Geräteausgangs sein (geringere Durchmesser müssen durch eine entsprechende Berechnung der Maße
des Systems bestätigt werden).
Die Schornstein-Querschnitte/-Längen in der Tabelle der technischen Daten sind Richtwerte für eine fachgerechte Installation. Alternati-
ve Ausführungen müssen gegebenenfalls gemäß der allgemeinen Berechnungsmethode nach UNI EN13384-1 oder anderer Methoden,
die sich als effizient erwiesen haben, dimensioniert werden.
Es folgen einige Beispiele für Schornsteine, die auf dem Markt erhältlich sind:
Schornstein aus Stahl AISI
316 mit doppelter, isolierter
Kammer mit Keramikfaser
oder ähnlichem Material, das
bis 400 °C beständig ist.
Schornstein aus feuerfestem
Material mit doppelter,
isolierter Kammer und
Außenhülle aus Beton mit
leichtem, porigem Ton-
Zuschlag.
Herkömmlicher Schornstein
aus Ton mit quadratischem
Querschnitt und isolierenden,
leeren Einsätzen.
Schornsteine mit rechteckigem
Innenquerschnitt, in dem das
Verhältnis zwischen längerer
und kürzerer Seite größer als
1,5 ist (z. B. 20x40 oder 15x30)
sind zu vermeiden.
SEHR GUT GUT MITTELMÄSSIG UNGENÜGEND
A = MIN. 2,60 Meter
B = ABSTAND > 1,20 Meter
C = ABSTAND < 1,20 Meter
D = O,50 Meter ÜBER DEN FIRST
E = 2,10 Meter
F = RÜCKFLUSSZONE
A = MIN. 2,00 Meter
B = ABSTAND > 1,30 Meter
C = ABSTAND < 1,30 Meter
D = O,50 Meter ÜBER DEN FIRST
E = 1,50 Meter
F = RÜCKFLUSSZONE
ABBILDUNG 5 ABBILDUNG 6
