S
2-INSTALLATIONSANLEITUNG
16
ANSCHLUSS DES GERÄTS AN DEN SCHORNSTEIN

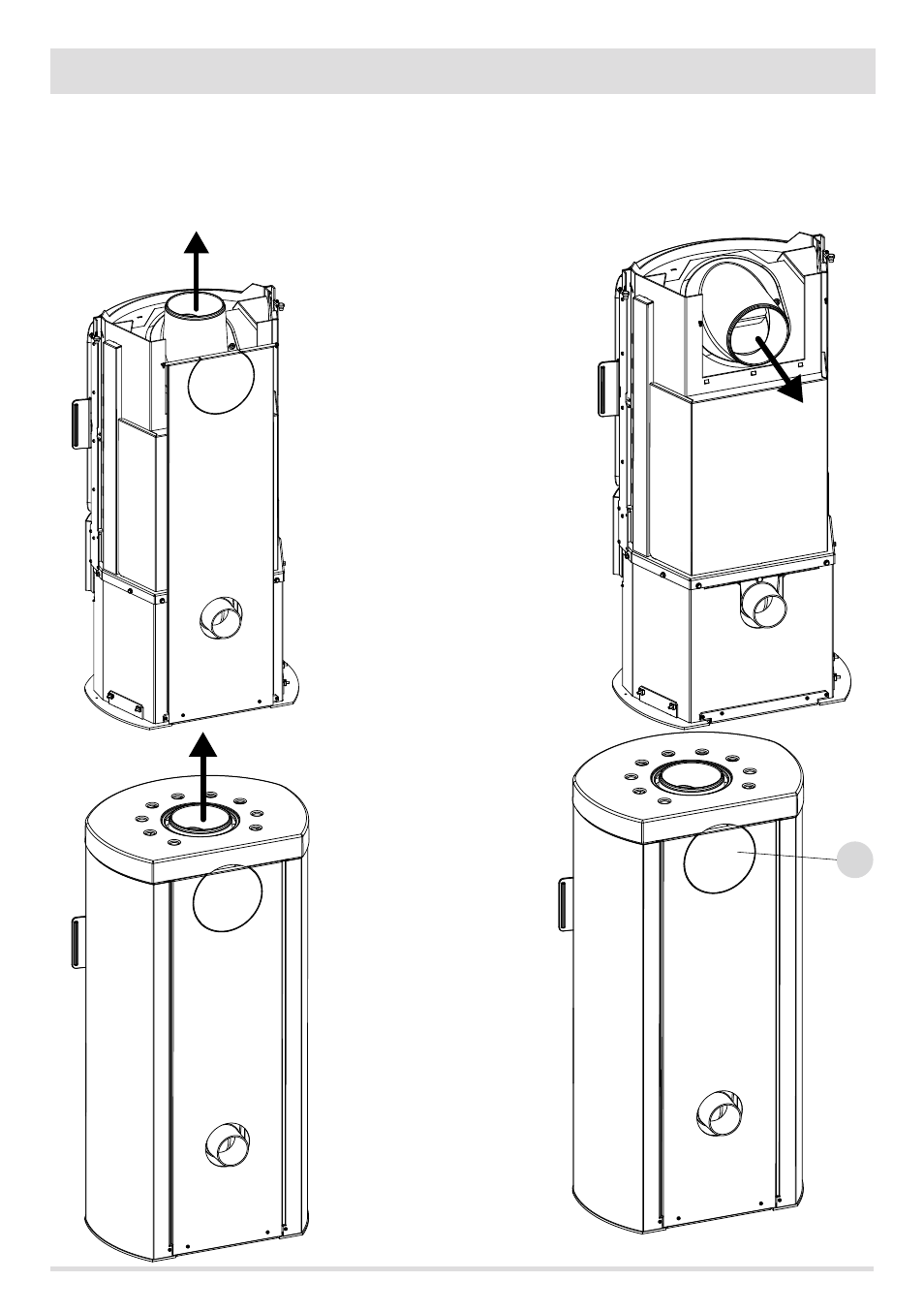

Das Rauchgasabzugsrohr ist vom Hersteller für den Abzug der Rauchgase an der Oberseite des Geräts vorbereitet (Abb.1/3).
Es besteht die Möglichkeit, den Rauchgasaustritt auf der Rückseite des Gerätes auszuführen (Abb.2/4), indem die beiden Schrauben am
Bund der Rauchgasanschlüsse gelöst und um 180° gedreht werden.
Für die Durchführung des Rauchaustritts auf der Rückseite muss die Halbscheibe “S” an der Platte hinten am Gerät abgetrennt werden
(Abb.4)
ABB.1.
ABB.3
ABB.2.
ABB.4
