2-INSTALLATIONSANLEITUNG
15
BEISPIELE FÜR EINE KORREKTE INSTALLATION
1. Installation von einem Schornstein Ø200mm mit einer
vergrößerten Bohrung für den Durchgang des Rohrs von:
Mindestens 100 mm um das Rohr, wenn es mit nicht
brennbaren Teilen wie Zement, Ziegel usw. zusammen-
trifft; oder
mindestens 400 mm um das Rohr herum (bzw. siehe Da-
ten auf dem Schild), wenn es mit brennbaren Teilen wie
Holz usw. verbunden wird.
In beiden Fällen muss zwischen den Schornstein und die
Decke eine entsprechende Isolierung gefügt werden.
Wir empfehlen, die Daten auf dem Schild des Schorn-
steines zu prüfen und zu befolgen, besonders die Sicher-
heitsabstände von brennbaren Materialien.
Die aufgeführten Regeln gelten auch für Bohrungen an
Wänden.
2. Alter Schornstein, verrohrt min. Ø150mm mit einer
externen Tür versehen, um die Reinigung des Kamins zu
ermöglichen.
3. Externer Schornstein, ausschließlich mit isolierten
Edelstahlrohren realisiert, das heißt mit doppelter Wand
min. Ø150mm: alles gut an der Wand verankert. Mit
Windschutz-Schornsteinkopf. Siehe Abb.7 Typ A.
4. Kanalisierungssystem mit T- Anschlüssen, das eine
leichte Reinigung ohne die Demontage der Rohre er-
möglicht.
HINWEIS: Im Falle von Heizkaminen die Sicherheitsab-
stände zusammen mit den Angaben über die Isolierung
einhalten.

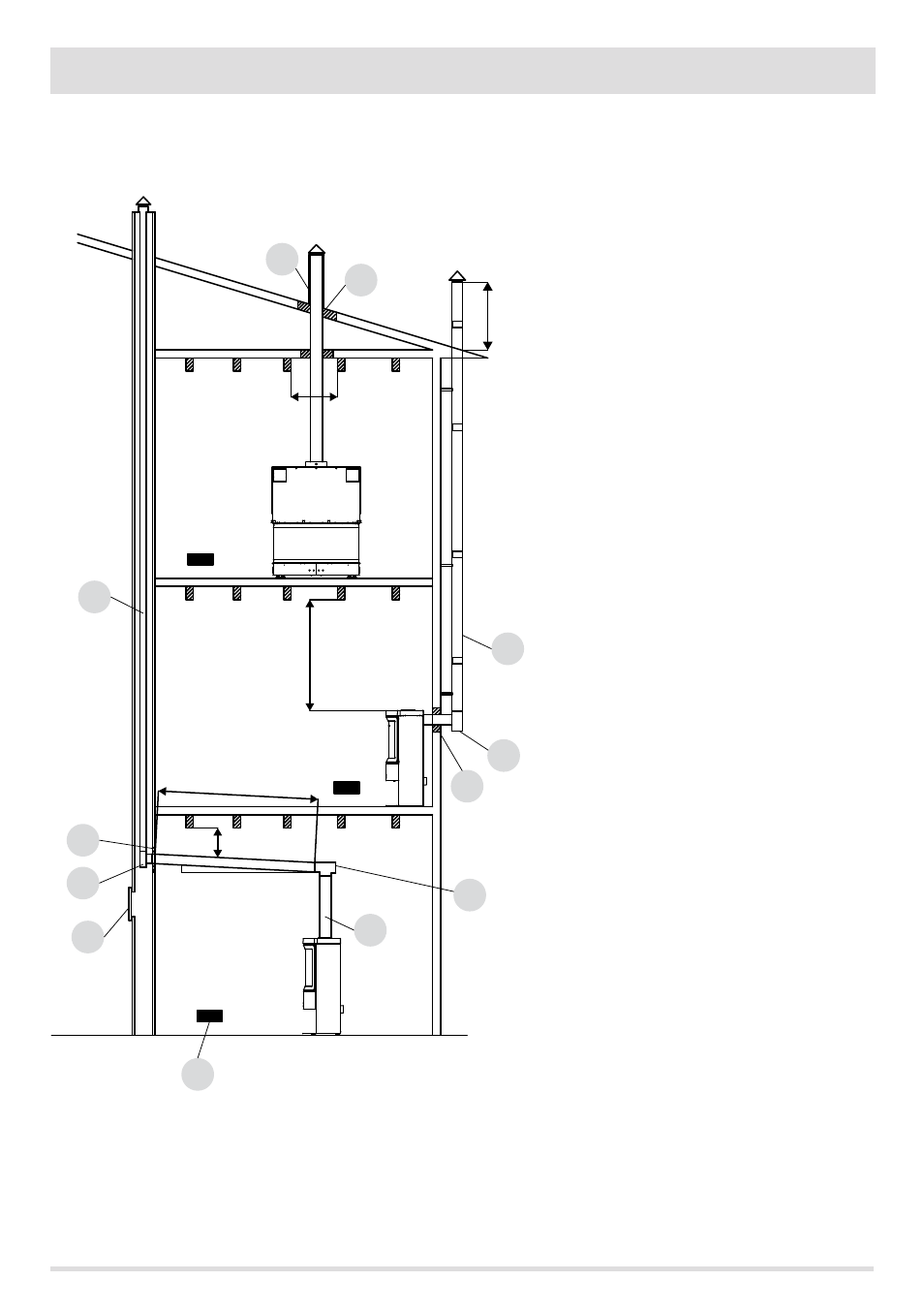

ABBILDUNG 11
U = ISOLIERUNG
I = INSPEKTIONSVERSCHLUSS
S = INSPEKTIONSTÜRE
P = LUFTÖFFNUNG
A = MIN. 40 MM
B = MAX. 2 M
C = MIN. 3°
D = MIN. 400 MM
E = DURCHMESSER BOHRUNG
F = SIEHE ABB.2-3-4-5-6
