2-INSTALLATIONSANLEITUNG
11
WARTUNG
Der Schornstein muss immer sauber sein, da Ablagerungen von Ruß oder Verbrennungsölen den Querschnitt vermindern und so den
Zug behindern, wodurch die korrekte Funktionsweise des Gerätes beeinträchtigt wird; sind diese Ablagerungen in großen Mengen vor-
handen, können sie sogar zu Brand führen. Der Schornstein und der Schornsteinkopf müssen von einem qualifizierten Schornsteinfeger
mindestens einmal im Jahr gereinigt und kontrolliert werden; nach erfolgter Kontrolle/Wartung lassen Sie sich eine schriftliche Erklärung
aushändigen, dass die Anlage sicher ist.
Eine unterlassene Reinigung beeinträchtigt die Sicherheit.
SCHORNSTEINKOPF

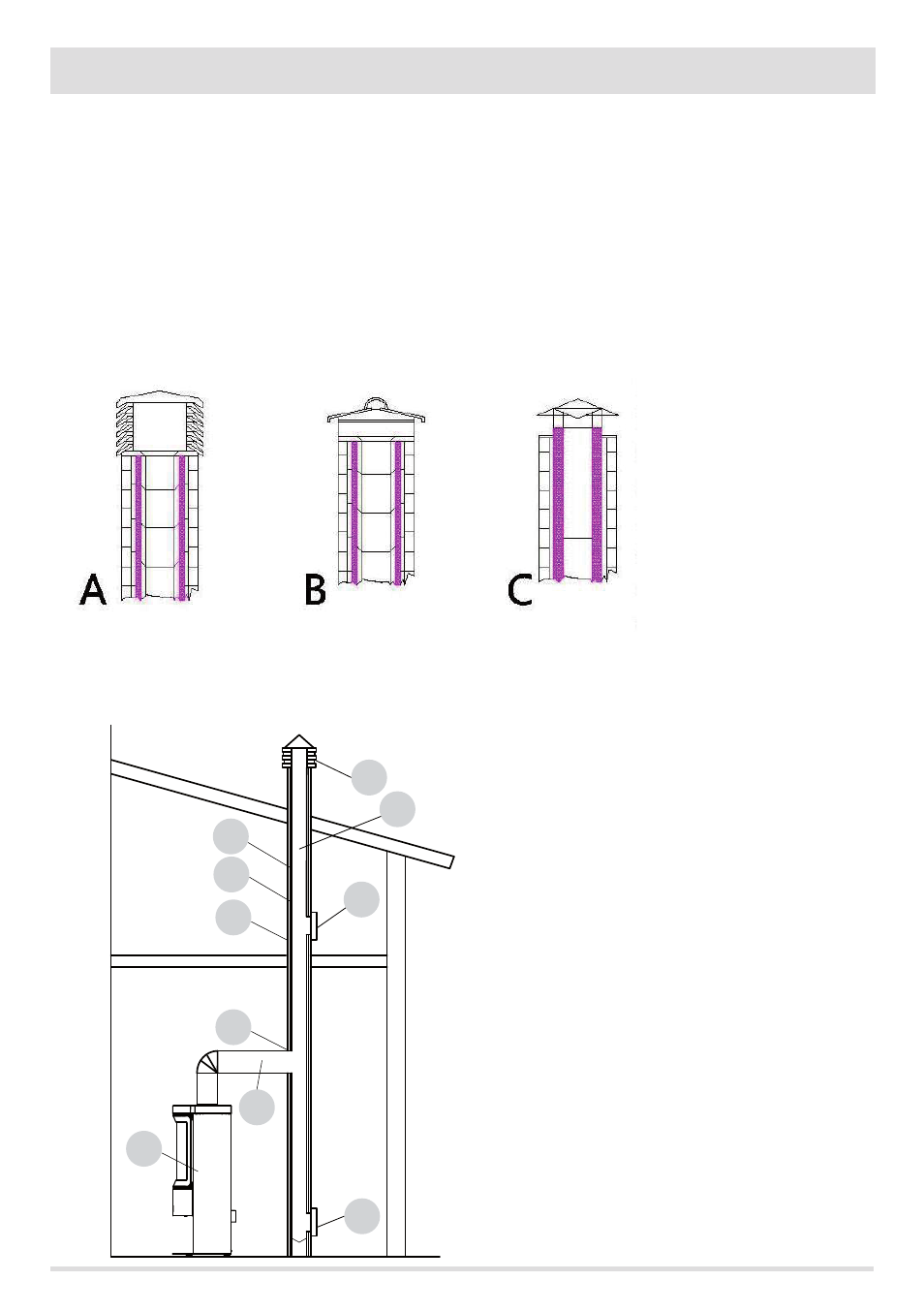

Der Schornsteinkopf ist ein wichtiges Element für die gute Funktionsweise des Heizgerätes: wir empfehlen einen Windschutz-Schornstein
(A) siehe Abbildung 7.
Der Öffnungsbereich für den Auslass
der Rauchgase muss mindestens dop-
pelt so groß sein wie der Querschnitt
des Schornsteins/Rohrsystems und
derart geformt sein, dass im Falle von
Wind der Rauchgasauslass garantiert
ist. Der Eintritt von Regen, Schnee
und möglicherweise von Tieren muss
ausgeschlossen sein. Die Höhe für
den Auslass in die Atmosphäre muss
außerhalb der Rückflusszone liegen,
hervorgerufen durch die Beschaffen-
heit des Daches oder durch eventuelle
Hindernisse, die sich in der Nähe be-
finden (siehe Abbildung 2-3-4-5-6).
BAUTEILE DES KAMINS
LEGENDE:
(1) SCHORNSTEINKOPF
(2) AUSFLUSSWEG
(3) RAUCHGASLEITUNG
(4) WÄRMEISOLIERUNG
(5) AUSSENWAND
(6) ANSCHLUSS KAMIN
C) RAUCHGASKANAL
(8) WÄRMEERZEUGER
(9) INSPEKTIONSTÜREN
ABBILDUNG 7
ABBILDUNG 8
