Installationsanleitung – MCZ Thor Benutzerhandbuch
Seite 14
A
B
B
A
C
MIN.1,5 m
MIN.1,5 m
MIN.1,5 m
MIN.0,3 m
2-INSTALLATIONSANLEITUNG
12
AUSSENLUFTÖFFNUNG
Es ist Pflicht, eine geeignete Außenluftöffnung vorzusehen, die eine entsprechende Luftzufuhr für den korrekten Betrieb des Gerätes
garantiert. Der Luftzustrom zwischen Außenbereich und Installationsraum kann direkt über eine Öffnung an der Außenwand des Raums
erfolgen (vorzuziehende Lösung siehe Abbildung 9 a); oder aber indirekt, durch die kontinuierliche Luftentnahme aus den benachbarter
Nebenräume (siehe Abbildung 9 b). Als Nebenräume müssen Schlafzimmer, Bäder, Garagen und generell Räume mit Brandgefahr ausge-
schlossen werden. In der Installationsphase müssen die Mindestabstände überprüft werden, die erforderlich sind, damit Luft von außen
zugeführt werden kann. Dabei muss das Vorhandensein von Türen und Fenstern berücksichtigt werden, die eine korrekte Luftzufuhr zum
Gerät verhindern könnten (siehe Schema unten).
Der Lufteinlass muss mindestens eine Netto-Fläche von 100 cm2 haben (für Öfen - 150 cm2 für Kamine/Einsätze): diese Oberfläche muss
entsprechend vergrößert werden, wenn im Raum weitere aktive Generatoren aufgestellt sind (zum Beispiel: elektrischer Ventilator zur
Entlüftung, Dunstabzug, andere Öfen, etc ...), die die Umgebung in Unterdruck versetzen können. Es muss überprüft werden, dass, wenn
alle Geräte eingeschaltet sind, der Druckabfall zwischen Innenraum und Außenbereich den Wert von 4 Pa nicht überschreitet. Im Bedarfs-
fall muss der Querschnitt des Lufteinlasses vergrößert werden; dieser muss fast in Bodenhöhe realisiert werden und immer mit einem
externen Schutzgitter versehen sein, um zu verhindern, dass er möglicherweise durch Vögel oder andere Gegenstände verstopft wird.
Die für die Verbrennung erforderliche Luft kann mit einem nicht-komprimierbaren Schlauch direkt über den externen Lufteinlass ent-
nommen werden.

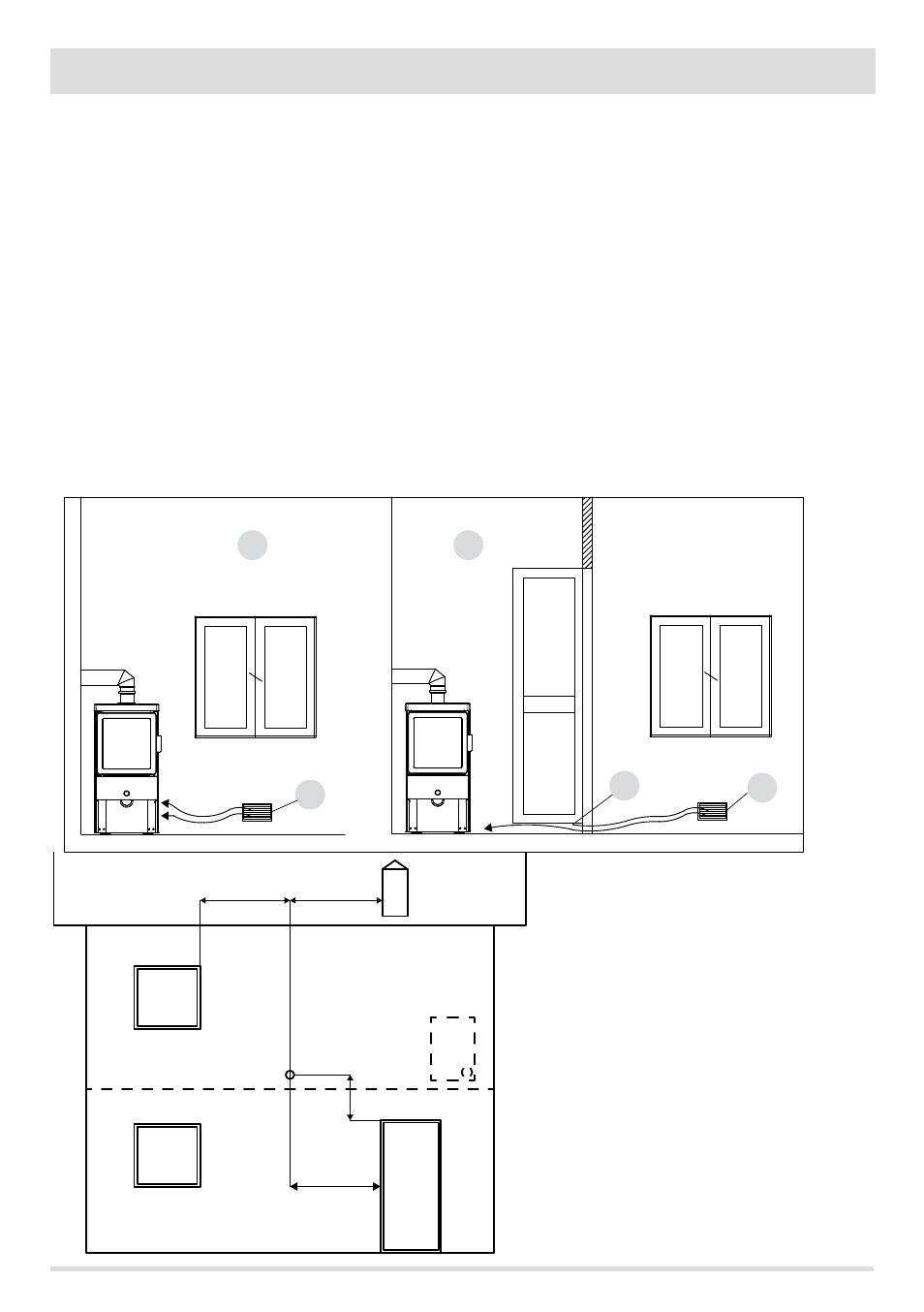

ABBILDUNG 9 A - DIREKT VON AUSSEN
ABBILDUNG 10
ABBILDUNG 9 B - INDIREKT ÜBER NEBENRAUM
A=LUFTÖFFNUNG
B=ZU LÜFTENDER RAUM
C=GROSSTEIL DER ÖFFNUNG UNTER DER TЬR
