5-DEMONTAGE PLATTEN
25
DEMONTAGE DER SEITENVERKLEIDUNG
Nach dem Entfernen der vorderen und der hinteren Platte können im Bedarfsfall die seitlichem Platten “B” entfernt werden.
• Die obere Schraube “x” entfernen (Abb.5)
• Die Schraube “y” auf der Rückseite unten am Ofen entfernen (Abb.6)
• Die Schraube “z” entfernen (Abb.7)
• Jetzt die Platte “B” entfernen: Dazu wird sie etwas nach vorne verstellt (1) und dann nach außen(2); dann muss sie sicher aufbewahrt
werden, damit sie nicht beschädigt wird (Abb.8).
Dieselbe Methode auch für die andere Seitenplatte verwenden.

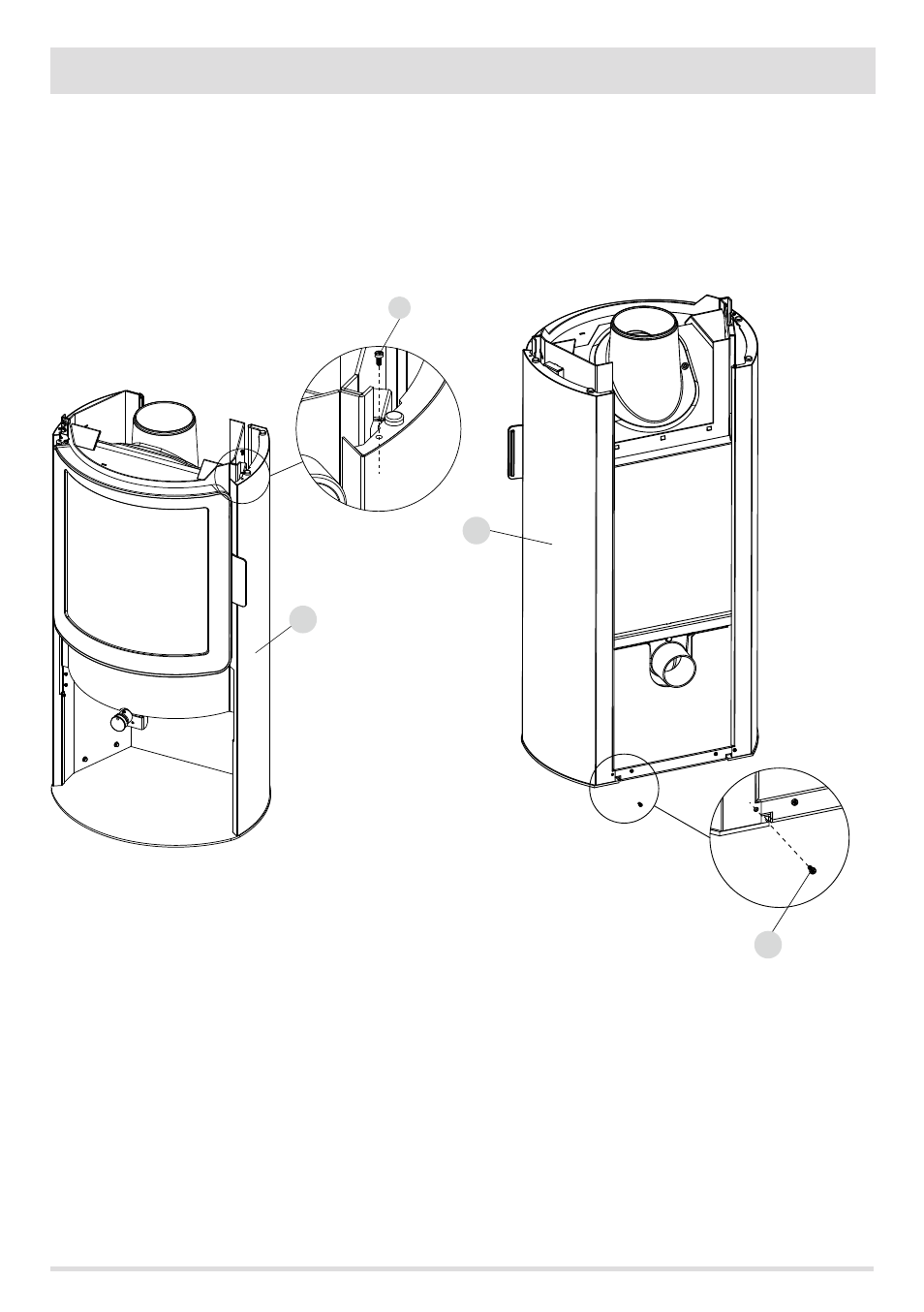

ABB. 5 - SEITLICHE PLATTE - OBERE SCHRAUBE “X”
ABB. 6 - SEITLICHE PLATTE - OBERE SCHRAUBE “Y”
