2-INSTALLATIONSANLEITUNG
13
Bei Luftkanälen bis 3 m einen um etwa 5 % größeren Querschnitt und, bei größeren Maßen, einen um 15 % größeren Querschnitt haben.
Im Falle von Einzimmerwohnungen, Schlafzimmern und Bädern (wo zugelassen) ist der Luftanschluss nach außen obligatorisch. Vor allen
für die luftdichten Geräte ist es erforderlich, dass dieser Anschluss luftdicht ausgeführt wird, damit die gesamten Dichtungseigenschaften
des Systems nicht beeinträchtigt werden.
ABSTAND (Meter)
Der Lufteinlass muss einen Abstand haben von:
1,5 m
UNTER
Türen, Fenstern, Rauchgasauslass, Zwischenräumen,…
1,5 m
HORIZONTAL
Türen, Fenstern, Rauchgasauslass, Zwischenräumen,…
0,3 m
OBERHALB
Türen, Fenstern, Rauchgasauslass, Zwischenräumen,…
1,5 m
ENTFERNT VON
Rauchgasaustritt
ANSCHLUSS AN DEN SCHORNSTEIN
Die Verbindung zwischen Gerät und Schornstein muss mit einem Rauchgaskanal gemäß EN 1856-2 ausgeführt werden. Um die Kamine an
den Schornstein oder an einem Deckenanschluss, der nicht koaxial zum Rauchgasaustritt des Gerätes ist, anzuschließen, müssen die Rich-
tungswechselelemente mithilfe von offenen Kniestücken < 45° im Verhältnis zur Vertikalen realisiert werden. Dieselbe Vorgehensweise
gilt für die Verbindung des Kamins an den Schornstein (siehe Abbildung unten).
Für die Öfen, dürfen die Verbindungen mit dem Schornstein in horizontaler Richtung nicht länger als maximal 2 m sein, mit einer Mindest-
neigung von 3 % und mit maximal 3 Kurven von 90° (inspektionierbar - der T-Anschluss am Geräteausgangs darf nicht gezählt werden).
Der Durchmesser des Rauchgaskanals muss gleich oder größer dem Geräteausgang sein. Eine eventuelle Vergrößerung/Verminderung
des Querschnittes ist nur am Stahl des Kamins zulässig (vor allem muss die Verminderung durch eine entsprechende Berechnung der
Systemmaße bestätigt werden).

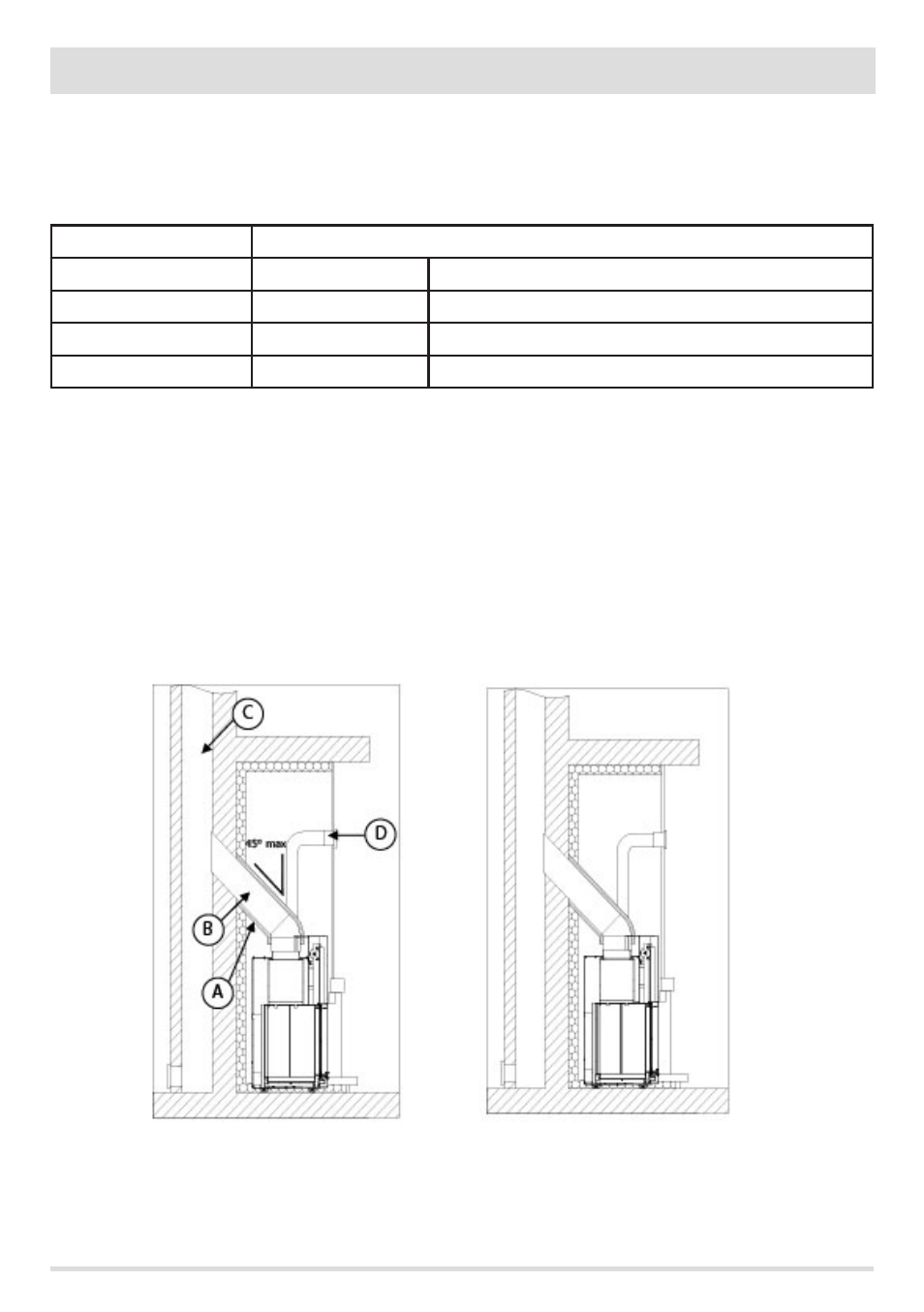

BEISPIEL EINES HEIZKAMINANSCHLUSSES
A. ISOLIERUNG AUS KERAMIKFASER
B. RAUCHGASANSCHLUSSSTÜCK
C. SCHORNSTEIN
D. HAUBENGITTER
DARSTELLUNG EINES TYPISCHEN, KORREKT ANGESCHLOSSENEN
SCHORNSTEINS. AM FUSSE DES EXTERNEN, ANSTEIGENDEN ROHRS
BEFINDET SICH EINE MIT TÜR AUSGESTATTETE, LUFTDICHTE
KAMMER, IN WELCHER DIE FESTEN VERBRENNUNGSPRODUKTE
GESAMMELT UND ENTLADEN WERDEN.
