1
Empfohlenes Werkzeug Suggested tools
1. Crimpung 1. for crimping
Stecker
Male
Buchse
Female
Kontaktquer-
schnitt (mm 2 )
Contact cross-
section (mm 2 )
Hydraulische Crimpzange und
Halterung
Hydraulic crimping tool and die holder
Einsatz
Crimping
die
Flache
Seite
Flat side
mm
Breite
Width
mm
6-kant Crimpung
Hex� crimp
Contact
19�2203
Contact
19�2303
10
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
ELSV20
C12 ELS
5,8 ± 0,15 7
Contact
19�2204
19�2212
Contact
19�2304
19�2312
16
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
FLSV20
C12ELS5
6,8 ± 0,15 7
Contact
19�2205
19�2213
Contact
19�2205
19�2313
25
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN25V20
C12TN25
8,1 ± 0,15 8
Contact
19�2206
19�2214
Contact
19�2306
19�2213
35
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN35V20
C12TN35
9,3 ± 0,15 8
Contact
19�2207
19�2215
Contact
19�2307
19�2315
50
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN50V20
C12TN50
11± 0,15 12
Contact
19�2216
19�2222
Contact
19�2316
19�2322
70
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN70V20
C12TN70
12,6 ± 0,15 12
Contact
19�2217
19�2223
Contact
19�2317
19�2323
95
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN95V20
C12TN95
14,6 ± 0,15 13
Contact
19�2224
19�2230
Contact
19�2324
19�2330
120
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN120V20
C12TN120
16,4 ± 0,15 15
Contact
19�2225
19�2231
Contact
19�2325
19�2331
150
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN150V20
C12TN150
18,4 ± 0,15 15
Contact
19�2232
Contact
19�2332
185
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN185V20
C12TN185
20,4 ± 0,15 16
Contact
19�2233
Contact
19�2333
240
MECATRACTION SU 210 K + S21
oder / or
MECATRACTION EU 1370 + U137C12
TN240V20
C12TN240
23 ± 0,15 10

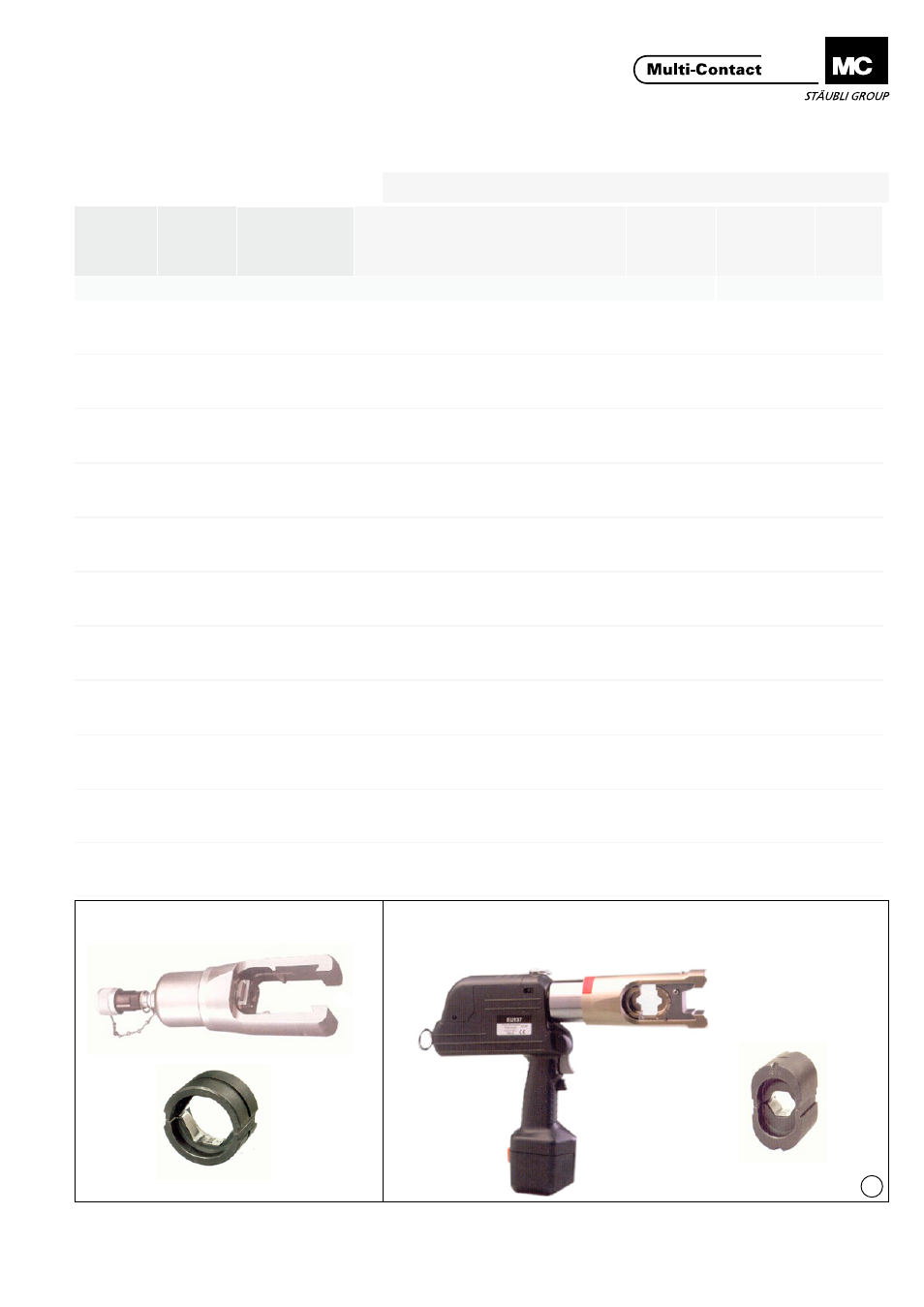

Einsatz
Crimping die
Einsatz
Crimping die
MECATRACTION SU 210 K
+ Halterung / die holder S21
MECATRACTION EU 1370
+ Halterung / die holder U137C12
Tab. 1
