Multi-Contact MA095 - Handbuch (Seite 13)

Advanced Contact Technology
www.multi-contact.com 13 / 20
44
45
46

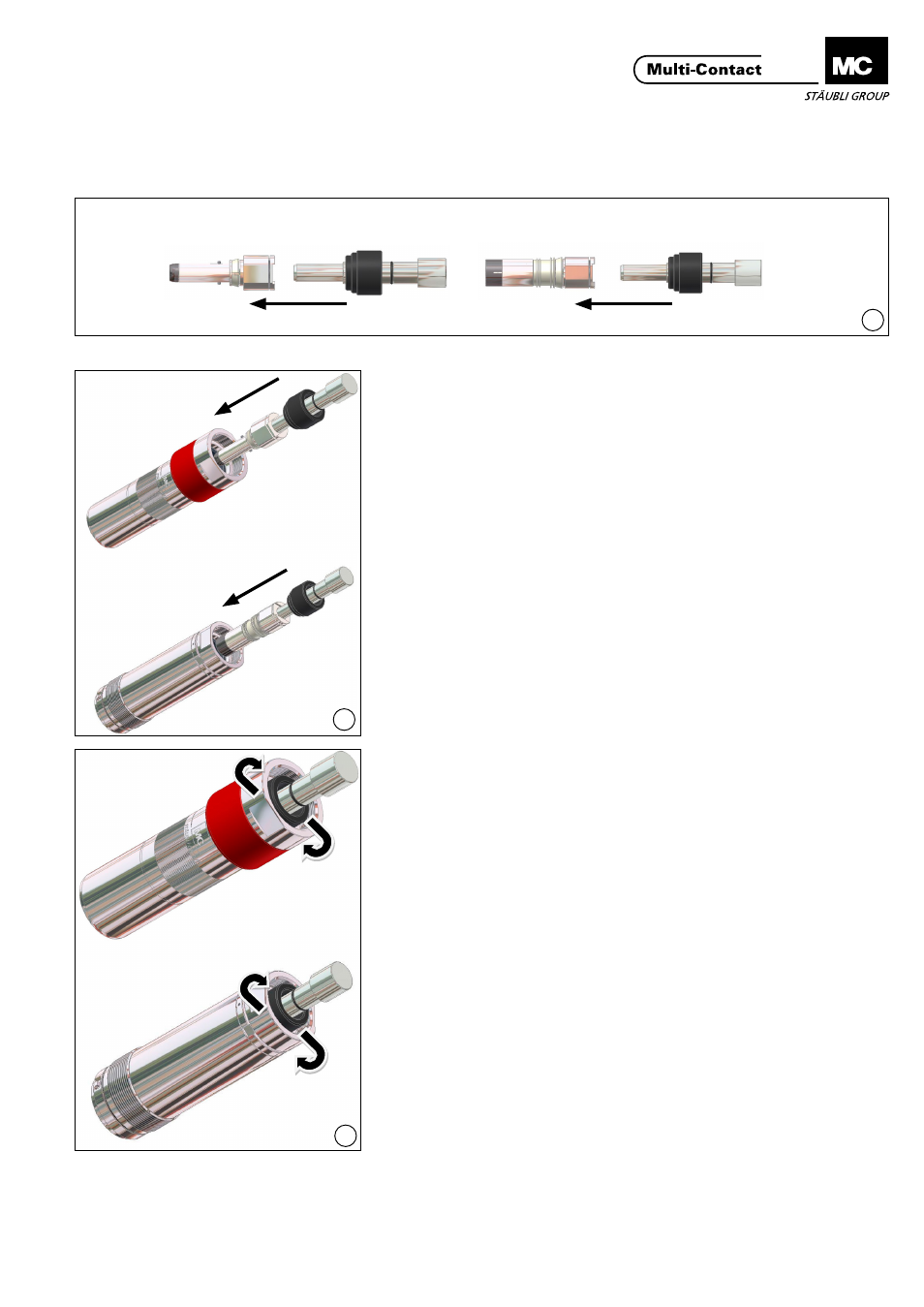

(ill. 44)
Bolzen 3 in den Kontakteinsatz
stecken�
(ill. 44)
Insert the pin 3 into the contact insert�
(ill. 45)
Kontakteinsatz mit Bolzen 3 von der
Anschlussseite her in die Isolation
einführen�
(ill. 45)
Insert contact insert with pin 3 into
the insulator from the connection side�
(ill. 46)
Am Bolzen 3 drehen und gleichzeitig
drücken bis der Kontakteinsatz in die
Führungen der Schlüsselweite der
Isolation fällt�
(ill. 46)
Rotate pin 3 and press at the same
time until the contact insert falls into
the guides of the insulator�
Steckerkupplung / Coupler plug Einbaudose / Panel receptacle
