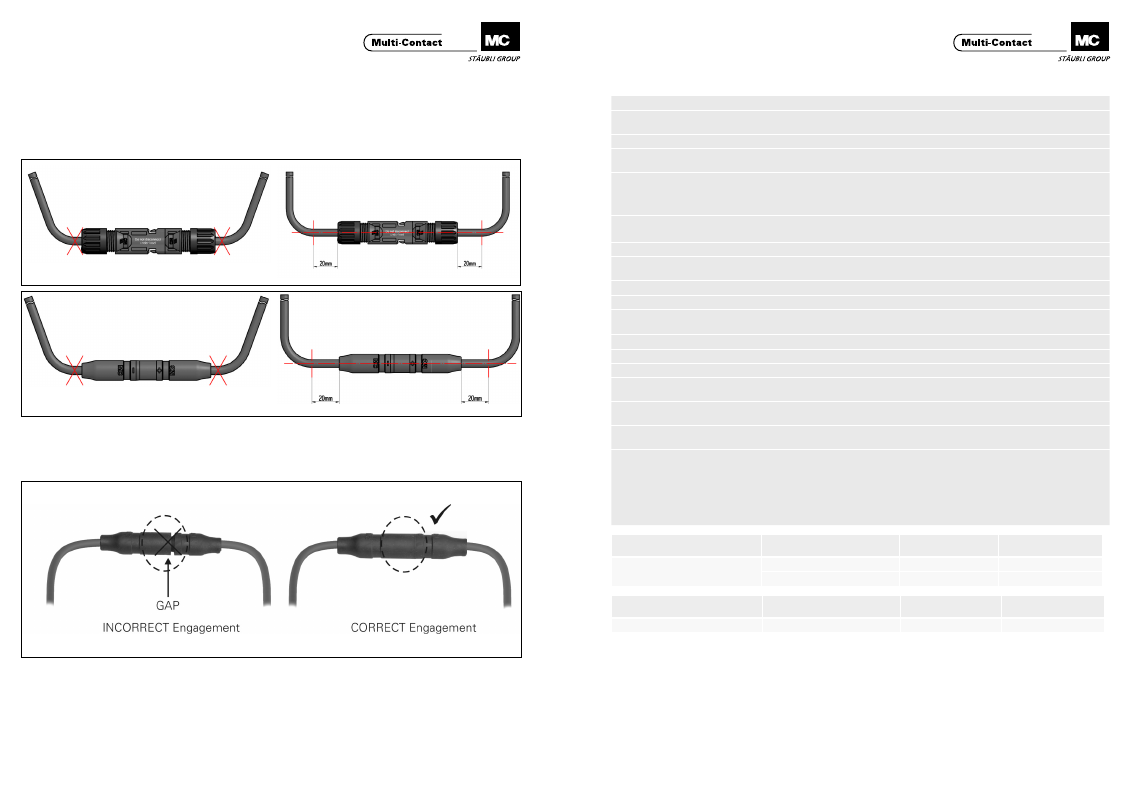

Leitungsführung Cable Routing
Die Kräfte dürfen keine sichtbare Ver-
formung im Dichtbereich der Isolation
aufweisen� Beachten Sie die Spezi-
fikationen des Leitungsherstellers
betreffend Biegeradius�
The forces must not create a visible
deformation in the sealing portion of
the insulation� Refer to cable manu-
facturer’s specification for minimum
bending radius�
Verbindung Engagement
Stellen Sie sicher, dass die Steckver-
binder vollständig geschlossen sind.
Check that the plug connectors are
completely closed�
1)
2)
Technische Daten Technical data
Typenbezeichnung Type designation PV-JB-LC
TÜV Rheinland zertifiziert nach
EN 50548 + A
TÜV Rheinland certified according to
EN 50548 + A
Zertifikat / Certificate R 60024490
UL-Zulassung nach UL 4703 UL recognized according to UL 4703 Zertifikat / Certificate E 181720
CSA­zertifiziert nach
UL Standart 4703
CSA certified according UL 4703 Zertifikat / Certificate 250725
Bemessungsstrom in Ampere (A) Rated current in amperes (A)
Diodenabhängig (siehe Bypass-Diodenty-
pen)
Dependent on diodes (see bypass diode
types)
Bemessungsspannung Rated voltage
1000 V DC (IEC) 1)
600 V DC (UL) 2)
Bemessungsstossspannung Rated surge voltage 12 KV
Maximal zulässige Arbeitsspan-
nung
Maximum permitted operating voltage < 50 V
Umgebungstemperaturbereich Ambiant temperature range -40 °C... +90 °C
Obere Grenztemperatur Upper limiting temperature 105 °C
Schutzart gesteckt
ungesteckt
Degree of protection mated
unmated IP65
IP2X
Schutzklasse Safety class A
Verschmutzungsgrad Degree of pollution 3
Art der Anschlüsse Type of connections MC3, MC4
Kontaktmaterial Contact material
Kupfer, verzinnt
Copper, tin plated
Hinweis Warning
Nicht trennen unter Last
Do not disconnect under load
Polarität der Steckverbinder Polarity of the plug connectors
Buchse / Socket = Plus / positive
Stecker / Plug = Minus / negative
Bypass-Diodentypen Bypass diode types
F1200D, Montage auf Glas F1200D, for mounting on glass 10,0 A
F1200D, Montage auf Glas,
Tedlar oder PET Folie
F1200D, for mounting on glass,
tedlar or PET film
5,0 A
BY255, Montage auf Glas,
Tedlar oder PET Folie
BY255, for mounting on glass;
tedlar or PET film
2,5 A
Bemessungsspannung [V] DC (UL)
Rated voltage [V] DC (UL)
verwendbarer Kabeltyp
used cable type
Hersteller
Producer
Kabelquerschnitt (mm 2 )
Cable cross section (mm 2 )
600 BETAFlam, PV1-F Leoni Studer AG 2�5
Bemessungsspannung [ V] DC (IEC)
Rated voltage [ V] DC (IEC)
Verwendbarer Kabeltyp
Used cable tape
Hersteller
Producer
Kabelquerschnitt (mm 2 )
Cable cross section (mm 2 )
1000
FlexSolXL Multi-Contact 2�5
BETAFlam, PV1-F Leoni Studer AG 2�5
