KTM 660 - Handbuch (Seite 10)

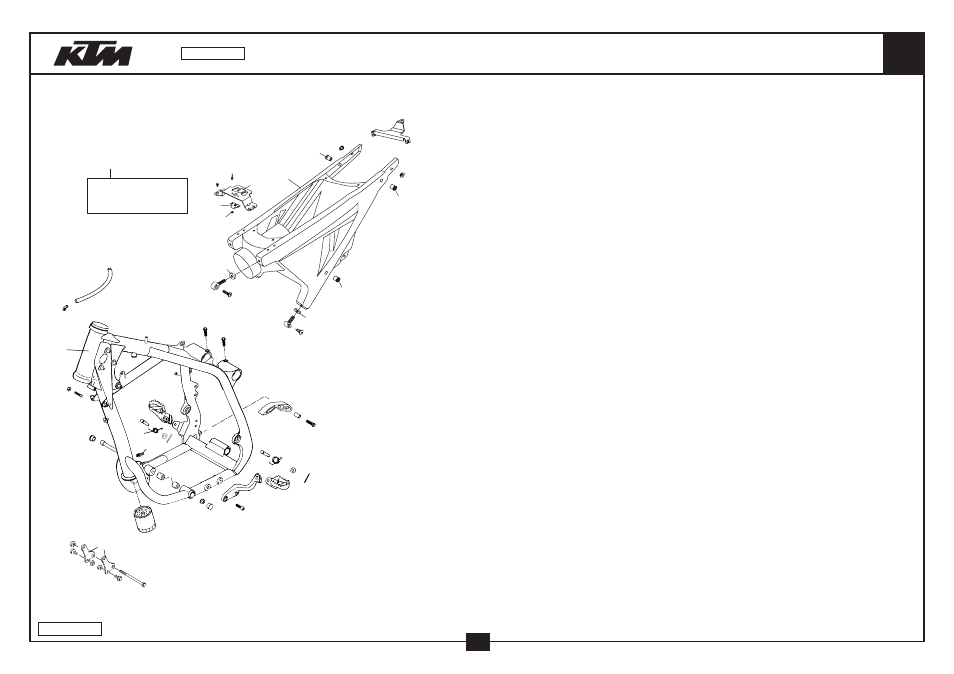

RAHMEN, AUSLEGER FRAME, SUB FRAME 660
1
bm
bm
bo
bq
br
bs
bs
bt
dk
dm
do
dq
dr
ds ek
el
em
en
eo
ep
eq er
ft
gk
gl
hk
ik
bl
7
6
gs
gs
ht
8
9
2
3
3
4
4
5
5
5
bk
bk
ckclcmcn
ck
cl
cm
cn
co
co
#1, #2,
#1
#2
#2
#2
cp
cp
04-573.03.0
9
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 573.03.001.144/30 RAHMEN „M4“ KPL. 660SM FACT.04 FRAME CPL. 660SM FACTORY 04 1
2* 573.08.022.044 HECKRAHMEN KPL. CARBON 2003 SUBFRAME REAR CPL. CARBON 2003 1
3* 573.03.003.200 AUGENSCHRAUBE F. AUSLEGER UNT. EYE BOLT FOR SUBFRAME BOTTOM 2
4* 573.03.004.200 AUGENSCHRAUBE F. AUSLEGER OB. EYE BOLT FOR SUB FRAME TOP 2
5 573.03.005.000 LOCHMUTTER 660 SMS 2003 HOLE NUT 660 SMS 2003 4
6 546.10.052.000 KETTENRADSCHR. M8X20 ISK SW=6 SPROCKET SCREW-AH M8X20 WS=6 2
7 545.10.052.100 KETTENRADSCHR. M8X26 ISK SW=6 SPROCKET SCREW-AH M8X26 WS=6 2
8 590.01.037.000 ANSCHLAGSCHRAUBE M8X26 SW=10 SPECIAL SCREW M8X26 WS=10 2
9 0934 080003 SK.MUTTER DIN 934 M8 HEXAGON NUT DIN0934-M 8 2
10 573.03.007.050 DIST.BÜCHSE F. SCHALLDÄM.BEFST BUSHING FOR SILENCER SUPPORT 2
11 580.03.012.000 DISTANZROLLE 10,3X20X22 SPACER ROLLER 10,3X20X22 2
12 710.01.012.100 PVC ABSCHLUSSKAPPE D=22MM PVC CAP D=22MM X
14 583.03.055.000 MOTORAUFHÄNGUNG AGW ‘94 ENGINE SUPPORT AGW ‘94 2
16 584.03.013.000 MOTORTRAGSCHRAUBE M10X110 SW13 ENGINE BRAC.SCREW M10X110 WS13 1
17 490.09.082.000 STOVERFLANSCHMUTTER M10 FK8 SELF LOCKING NUT M10 FK8 1
18 491.09.481.052 SK.BUNDSCHRAUBE M8X16 SW=13 HH COLLAR SCREW M 8X16 WS=13 4
19 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 4
20 573.03.011.000 BEF.KONSOLE F SITZBANK 03 SUPPORT BRACKET FOR SEAT 03 1
21 0991 050102 SENKSCHR. DIN7991 M5X10 10.9 FLAT H.SCEW DIN7991-M5X10 10.9 4
22* 450.07.040.050 WIDERLAGER SCHNELLVERSCHLUSS QUICK RELEASE LATCHPLATE 1
23 0011 321001 BLINDNIETE 3,2X10 STAHL DUMMY RIVET 3,2X10 STEEL 2
24 0134 030003 UNTERLEGSCHEIBE DIN0134- 3,2 WASHER DIN0134- 3,2 2
25* 573.03.002.050 HECKVERSTEIFUNG 660 SMS TAIL STRUTTING 660 SMS 1
30* 0912 100250 ISK.SCHR.DIN6912 M10X25 10.9 S AH SCREW DIN6912-M10X25,10.9,L 2
32* 584.03.014.000 MOTORTRAGSCHRAUBE M10X160 SW13 ENGINE BRAC.SCREW M10X160 WS13 1
34 546.30.044.000 BUNDMUTTER M10 SW=13 COLLAR NUT M10 WS=13 1
36 310.07.107.001 PVC-SCHLAUCH 6X9 MM PER METER PVC-HOSE 6X9 MM PER METRE 0,47
37 503.03.089.000 WINKELSTÜCK ‘97 ANGEL PIECE ‘97 1
38* 573.03.038.100/30 FUSSRASTENTRÄGER LI. SCHW. 04 FOOTREST BRACKET LEFT BLACK 04 1
40 583.03.040.000/30 FUSSRASTE LINKS SCHWARZ FOOTREST L/S BLACK 1
41 573.03.140.000/30 FUSSRASTE RECHTS SCHWARZ 03 FOOTREST R/S BLACK 03 1
42 583.03.041.000 FUSSRASTENFEDER LINKS ‘93 FOOTREST SPRING L/S ‘93 1
43 546.03.041.000 FUSSRASTENFEDER LINKS & RECHTS FOOTREST SPRING L/S & R/S 1
44 583.03.044.000 BOLZEN FÜR FUSSRASTER BOLT FOR FOOTREST 1
45 546.03.044.000 BOLZEN FÜR FUSSRASTER 9,8 X 50 BOLT FOR FOOTREST 9,8 X 50 1
46 0125 100003 UNTERLEGSCHEIBE DIN 125 A 10,5 WASHER DIN0125-A10,5 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-573.03.0
2004
