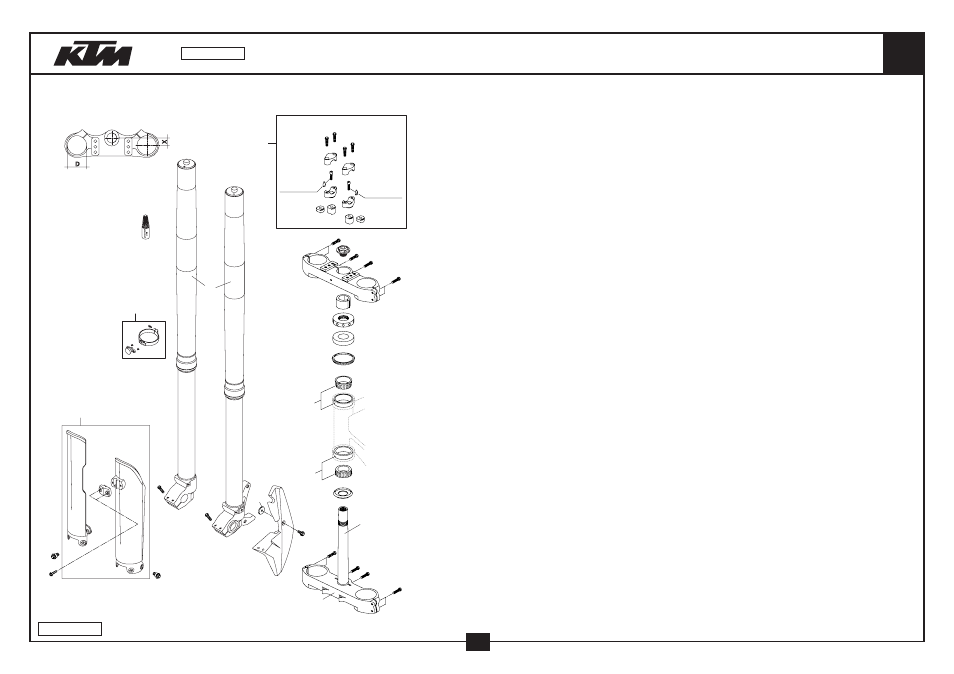

TELEGABEL WP USD 48
FRONT FORK WP USD 48
660
LOCTITE 243
LOCTITE 243
dn
do
dq
dt
fk
im
io
iq
5
5
ir
is
5
5
5
5
il
il
4
4
4 4
it
jk
7
7
dl
jn
6
9
jl
jl
jm
5
ip
1
jo
04-592.01.1
3
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
1418.Y751
GABEL 4860 MXMA SM FACTORY 04
FORK 4860 MXMA SM FACTORY 04
1
4
0015 080253
SK.BUNDSCHRAUBE M 8X25 SW=10
HH COLLAR SCREW M 8X25 WS=10
4
5
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
14
6
0015 080353
SK.BUNDSCHRAUBE M 8X35 SW=10
HH COLLAR SCREW M 8X35 WS=10
2
7
0912 100250
ISK.SCHR.DIN6912 M10X25 10.9 S
AH SCREW DIN6912-M10X25,10.9,L
X
7
0912 100356
ISK.SCHR. DIN6912 M10X35 10.9
AH SCREW DIN6912-M10X35 10.9
X
7
0912 100456
ISK.SCHR. DIN6912 M10X45 10.9
AH SCREW DIN6912-M10X45 10.9
X
9
0017 060203
SONDERSCHRAUBE T60 6X20 SW=6
SPECIAL SCREW T60 6X20 WS=6
2
31
573.01.031.100
GABELBRÜCKE UNTEN 660 SM 03
BOTTOM TRIPLE CLAMP 660 SM 03
1
33
573.01.033.000
GABELSCHAFTROHR 660 SM 02
FORKE TUBE 660 SM 02
1
34
573.01.034.100
GABELBRÜCKE OBEN 660SM 2003
TOP TRIPLE CLAMP 660 SM 2003
1
36
503.01.036.000
STEUERKOPFSCHR. M20X1,5 SW=27
STEER.HEAD SCREW M20X1,5 WS=27
1
39
595.01.039.044
LENKERAUFNAHMEKIT KPL. D=28MM
HANDLEBAR SUPPORT KIT CPL.D=28
1
50
6 899 785
LOCTITE 243 BLAU 6CCM
LOCTITE 243 BLUE 6CCM
1
81
542.01.081.000
KEGELROLLENL. STEUERKOPF KPL.
TAPERED ROLLER BEARING CPL.
2
82
546.01.084.100
O-RINGTRÄGER M. DICHTLIPPE
O-RING SUPPORT W. SEALING LIP
1
84
546.01.184.000
STEUERKOPFABDICHTUNG OBEN
STEARING HEAD GASKET TOP
1
85
590.01.085.100
KLEMME F.TACHOKABEL D=6MM 2001
CLAMP F.SPEED.CABLE D=6MM 2001
1
86
542.01.086.000
SCHUTZRING
STEERING HEAD COVER
1
87
573.01.036.000
STEUERKOPF-MUTTER 660SM 02
STEER.HEAD NUT 660SM 02
1
88
573.01.043.000
EXZENTER-EINSATZ OBEN 2,5MM 02
ECCENTRIC-INSERT TOP 2,5MM 02
1
89*
0015 050123
SK.BUNDSCHRAUBE M 5X12 SW=8
HH COLLAR SCREW M 5X12 WS=8
1
90
573.09.065.000/49 BREMSSCHEIBENSCHUTZ KPL. 660SM
BRAKE DISC SCOOP CPL. 660 SM
1
91
590.01.092.050
SONDERSCHRAUBE M6X12,5 SW=8
SPECIAL SCREW M6X12,5 WS=8
6
92
590.01.094.000/30 GABELSCHUTZ LI+RE SCHWARZ 02
FORK PROTECT. L/S+R/S BLACK 02
1
93
510.05.082.200
GUMMISCHEIBE 5X21X3
RUBBER WASHER 5X21X3
1
94*
SXS.04.540.100
FACTORY START 04
FACTORY START 04
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
