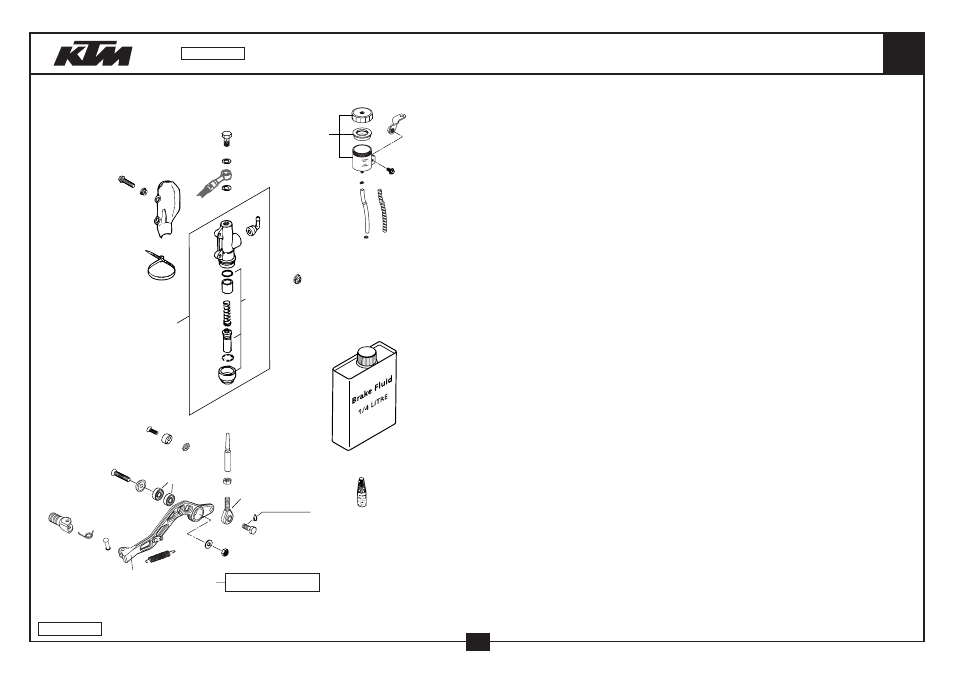

FUSSBREMSBETÄTIGUNG
REAR BRAKE CONTROL
660
ck
co
dk
dm
dn
do
dp
fk
fk
fl
hk
ik
gk
gn
gq
gq
gr
gs
go
LOCTITE 243
9
bk
1
2
3
4
8
bl
bm
bn
bp
bq
br
5
6
7
#
4
bpbqbr
#,
bo
04-573.13.1
13
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
0991 080353
SENKSCHRAUBE DIN7991-M 8X35
FLAT HEAD SCREW DIN7991-M 8X35
1
2
583.03.061.000
FASONSCHEIBE ALU 8 X 24 MM
SPECIAL WASHER ALU 8 X 24 MM
1
3*
584.03.070.244
FUSSBREMSHEBEL KLAPPBAR KPL.04
FOOT BRAKE LEV. FOLDING CPL.04
1
4
0625 006087
RILLENKUGELLAGER 608 2RS C3
GROOVED BALL BEAR. 608 2RS C3
2
5
0991 060203
SENKSCHRAUBE DIN7991 M6X20 8.8
FLAT H.SCREW DIN7991-M6X20 8.8
1
6*
584.13.048.000
BREMSHEBELANSCHLAG LC4 03
BRAKE LEVER STOP LC4 03
1
7*
0797 060003
ZAHNSCHEIBE DIN6797-J 6,4
TOOTH LOCK WASH. DIN6797-A 6,4
1
8
130.03.062.000
RÜCKHOLFEDER
RETURN SPRING
1
9
0125 080003
UNTERLEGSCHEIBE DIN 125 A 8,4
WASHER DIN0125-A 8,4
1
10
0985 080003
SS.MUTTER DIN0985-M 8
SELF LOCKING NUT DIN0985-M 8
1
11
0933 080223
SK.SCHRAUBE DIN 933 M8X22
HH SCREW DIN0933-M 8X22 8.8
1
12
583.03.062.000
GELENKKOPF M8 B=12MM ‘93
HEIM JOINT M8 W=12MM ‘93
1
13
0934 080003
SK.MUTTER DIN 934 M8
HEXAGON NUT DIN0934-M 8
1
14
573.13.056.000
DRUCKSTANGE 660SM L=60 02
PUSH ROD STEEL 660SM L=60 02
1
15*
546.34.131.000
AUFTRITT FÜR SCHALTHEBEL 250
STEP PLATE FOR SHIFT LEVER 250
1
16*
546.34.032.100
SCHALTHEBELFEDER 250
SHIFTING LEVER SPRING 250
1*
17*
546.34.031.050
BOLZEN 6X25 FÜR SCHALTHEBEL
BOLT 6X25 FOR SHIFT LEVER
1
20
545.13.101.044
HAUPTBREMSZYLINDER ‘89
MAIN BRAKE CYLINDER ‘89
1
24
545.13.150.000
REP.SATZ KOLBEN 13MM
REPAIR KIT PISTON 13MM
1
30
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
32
502.13.161.000
BUNDBÜCHSE
COLLAR BUSHING
2
33
545.13.038.000
BREMSZYLINDERSCHUTZ „BREMBO“
BRAKE CYL. PROTECTOR „BREMBO“
1
34
502.35.033.300
KLIPS-MUTTERNHALTER M6 KP142
SNAP-NUT HOLDER M6 KP142
2
35
440.11.076.305
KABELBAND 300/4,8MM SCHWARZ
CABLE TIE 300/4,8MM BLACK
1
50
420.13.226.000
CU-DICHTRING DIN7603-10X16X1
CU-SEAL RING DIN7603-10X16X1
2
51
502.13.025.000
HOHLSCHRAUBE M10X1X19
HOLLOW SCREW M10X1X19
1
60
545.13.030.044
BREMSFLÜSSIGKEITSRESERVOIR ‘89
BRAKE FLUID RESERVOIR ‘89
1
63
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
64
573.13.068.000
WINKELBLECH F. BREMSFL.BEHÄLT.
ANGLE BRACKET F. BRAKE FL.RES.
1
66
580.07.017.000
YDNAC KLAMMER 10101 (9MM)
YDNAC CLAMP 10101 (9MM)
2
67
580.07.016.101
SCHLAUCH FÜR RESERVOIR 6X1,5
HOSE FOR RESERVOIR 6X1,5
0,45
68
585.13.001.000
SPIRALSCHLAUCH D=9MM 00
SPIRAL HOSE D=9MM 00
0,45
1 METER
1 METER
70
6 899 785
LOCTITE 243 BLAU 6CCM
LOCTITE 243 BLUE 6CCM
1
80
306054
BREMSFLÜSSIGKEIT DOT 5.1
BRAKE FLUID DOT 5.1
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-573.13.1
2004
