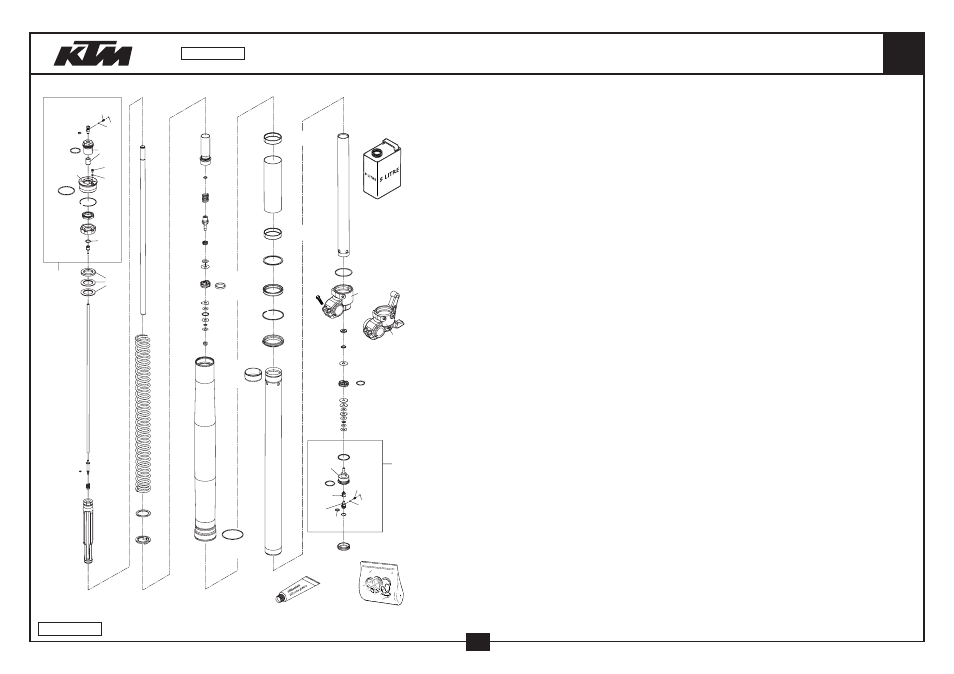

GABELBEINE WP USD 48
FORK LEGS WP USD 48
660
2
3
5
7
bk
6
bl
bm
bn
bo
bp
bq
br
bs
bt
cm
cn
co
dk
dl
dn
do
dp
dq
dr
ds
dt
em
eo
ep
er
et
fk
fk
fl
fm
fp
fs
ft
gn
go
gt
hk
hl
hm
hn
ho
hp
hq ht
ik
il
im
in
ir
is
it
jl
jm
jn
jo
5
6
gm
ip
en
ck
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
jt
gk
gl
jk
js
04-592.01.1
4
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
2
4681.0340
O-RING NBR 45X2
O-RING NBR 45X2
2
3
4860.0262
EINSTELLKNOPF ZUGSTUFE
KNOB REBOUND ADJUSTER
2
5
4054.0603
STAHLKUGEL D=3MM
STEEL BALL D=3MM
8
6
4860.0028
FEDER D=2,9 L=7,9
SPRING D=2,9 L=7,9
4
7*
5018.0222
O-RING NBR 4X1,5
O-RING NBR 4X1,5
2
10
4860.0043
O-RING NBR 12X1,5
O-RING NBR 12X1,5
2
11
4860.0263
HALTER FÜR EINSTELLROHR 03
HOLDER FOR ADJUSTMENT TUBE 03
2
12
4860.0244
AUSSENROHR L=577MM D=54/60MM OUTER TUBE L=577MM D=54/60MM
2
13
4860.0016
FÜHRUNGSRING D=58MM
GUIDING RING D=58MM
2
14
4860.0245
DISTANZSTÜCK 50,95X0,85X161,5
SPACER 50,95X0,85X161,5
2
15
4860.0205
FÜHRUNGSBÜCHSE 48X52X12
DU-BUSH 48X52X12
2
16
4860.0013
TRÄGERRING 50 X 57,6 X 1,5
SUPPORT RING 50 X 57,6 X 1,5
2
17*
4860.0347
ÖLDICHTRING 48X57,8X9,5 03
OIL SEAL RING 48X57,8X9,5 03
2
18
4860.0070
SICHERUNGSRING SB58
LOCK WASHER SB58
2
19*
4860.0348
STAUBKAPPE D=48 03
DUST STRIPPER D=48 03
2
20
4860.0236
FÜHRUNGSBÜCHSE 48X51X12
GUIDING RING 48X51X12
2
22
4860.0204
FÜHRUNGSBÜCHSE 47X49X20
DU-BUS 47X49X20
2
23
4860.0307
GABELHOLM D=48MM L=595 TITAN
INNER TUBE D=48MM L=595 TITAN
2
24
4860.0241S
HYDR.STOP L=200MM D=31,9 KPL.
HYDR.STOP L=200MM D=31,9 CPL.
2
30*
4860.0094
EINSTELLROHR L=492MM
ADJUSTMENT TUBE L=492MM
2
31
4860.0315
KOLBENSTANGE D=14 L=526 M11X1
PISTON ROD D=14 L=526 M11X1
2
33
4860.0189
NADEL ZUGSTUFE 2003
NEEDLE REBOUND 2003
2
34
4860.0046
O-RING NBR 3X1,5
O-RING NBR 3X1,5
2
35
4860.0033
FEDER ZUGSTUFENNADEL C=4N/MM
SPRING REBOUND NEEDLE C=4N/MM
2
36
4860.0113
UNTERLEGRING 32X42X2,5
WASHER 32X42X2,5
2
37
4860.0036
VORSPANNBÜCHSE 42X26,5X2,5
SPACER 42X26,5X2,5
2
37
4860.0037
VORSPANNBÜCHSE 42X26,5X5
SPACER 42X26,5X5
2
37
4860.0053
VORSPANNBÜCHSE 42X26,5X1,5
SPACER 42X26,5X1,5
2
38
9141.0027S
FEDER 4,4 N/MM SET D=5,1MM
SPRING 4,4 N/MM SET D=5,1MM
X
38
9141.0028S
FEDER 4,6 N/MM SET D=5,1MM
SPRING 4,6 N/MM SET D=5,1MM
1
38
9141.0029S
FEDER 4,8 N/MM SET D=5,25MM
SPRING 4,8 N/MM SET D=5,25MM
X
39
4860.0021
FEDERAUFLAGE 26,2 X 43 X 3
INTERM. RING 26,2 X 43 X 3
2
42
4860.0200S
SCHRAUBBÜCHSE M29,3X1 L=65 KPL
SCREW SLEEVE M29,3X1 L=65 CPL.
2
43
4860.0239
O-RING NBR 8X1,25
O-RING NBR 8X1,25
2
44*
4860.0261
ZUGSTUFENFEDER 34,5X15X11
REBOUND SPRING 34,5X15X11
2
45
4860.0203
AUFNAHME FÜR ZUGSTUFE D=3 03
TAB REBOUND D=3 03
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-573.01.1
2004
