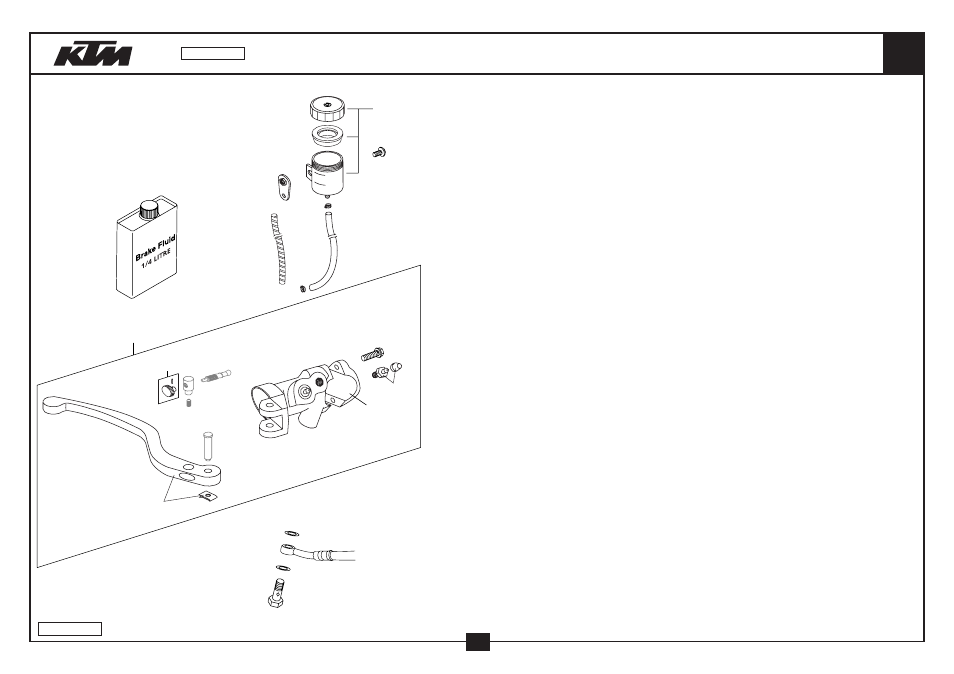

HANDBREMSZYLINDER
HAND BRAKE CYLINDER
660
MAX
MIN
1
4
5
7
6
bl
bm
bn
bo
bp
ck
cm
cn
dk
bl
4
cn
bq
02-573.13.4
8
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
573.13.001.000
HANDBREMSZYL. BREMBO RADIAL 02
HAND BR.CYL. BREMBO RADIAL 02
1
4
573.13.002.000
HANDBREMSH. 172MM KPL. SMS 02
HAND BR.LEVER 172MM CPL.SMS 02
1
5
545.13.214.000
ENTLÜFTUNGSSCHRAUBE M10X1
BLEEDER SCREW M10X1
1
6
573.13.005.000
KLEMMSCHELLE SMS 2002
CLAMP SMS 2002
1
7
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
2
11
580.07.017.000
YDNAC KLAMMER 10101 (9MM)
YDNAC CLAMP 10101 (9MM)
2
12
580.07.016.101
SCHLAUCH FÜR RESERVOIR 6X1,5
HOSE FOR RESERVOIR 6X1,5
0,18
13
573.13.001.050
HALTEBLECH BREMSFL.-BEH.VO. 02
RET.PANEL FLUID RES. FRONT 02
1
14
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
15
545.13.030.044
BREMSFLÜSSIGKEITSRESERVOIR ‘89
BRAKE FLUID RESERVOIR ‘89
1
16
585.13.001.000
SPIRALSCHLAUCH D=9MM 00
SPIRAL HOSE D=9MM 00
0,17
1 METER
1 METER
20
502.13.025.000
HOHLSCHRAUBE M10X1X19
HOLLOW SCREW M10X1X19
1
22
573.13.010.100
BREMSSCHLAUCH VO. L=1217MM 03
BRAKE HOSE FRONT L=1217MM 03
1
23
0603 100141
CU-DICHTRING DIN7603-10X14X1
COPPER GASKET DIN7603-10X14X1
2
30
306054
BREMSFLÜSSIGKEIT DOT 5.1
BRAKE FLUID DOT 5.1
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
