KTM 660 - Handbuch (Seite 12)

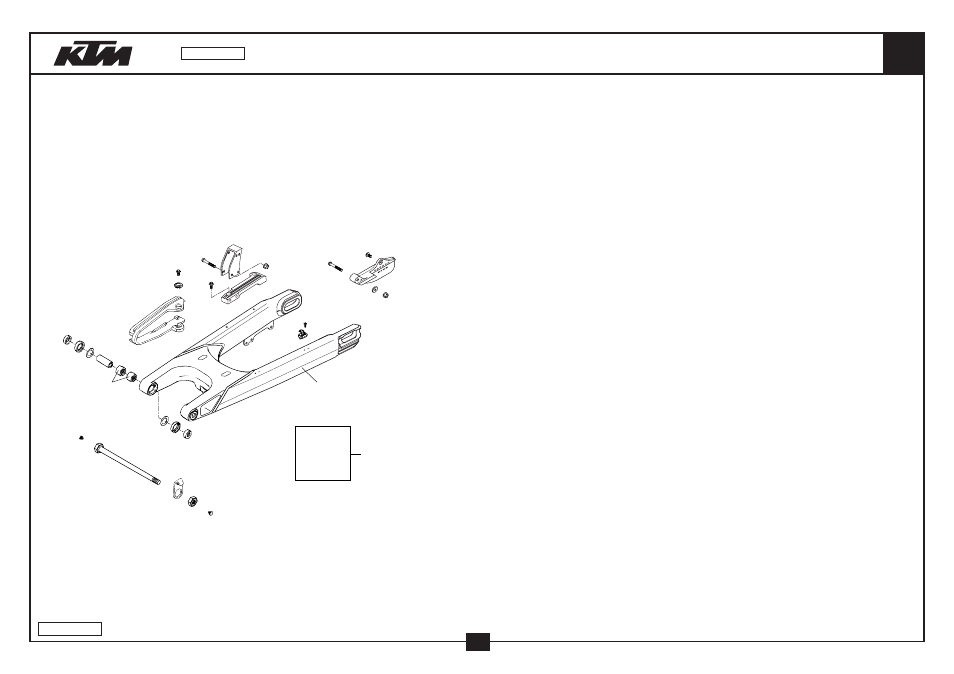

SCHWINGARM SWINGARM 660
dk
ip
iq
it iq
it
jl
ek eo
hlhmhn
...
#, dt ds
bm
bo
bp
bq
bq
ck
io
cl hl
hm
hn
#
ds
dt
em
en eo
en
eo ek
el
em
bt
04-573.04.2
11
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
12 546.03.014.100 SCHWINGARMBOLZEN KPL.L=253 SWINGARM BOLT KPL. L=253 1
14 502.30.211.000 BREMSSCHLAUCHFÜHRUNG ‘89 BRAKE HOSE GUIDE ‘89 1
15 546.03.015.000 STOPPMUTTER M14X1,5 SW=19 SELF LOCKING NUT M14X1,5 WS=19 1
16 544.03.135.000 VERSCHLUSSPFROPFEN SFL10 PLASTIC CAP SFL10 X
19 573.04.067.000 KETTENFÜHRUNG OBEN SM 2003 CHAIN GUARD TOP SM 2003 1
20 573.04.066.100 KETTENFÜHRUNG UNTEN SM 2003 CHAIN GUARD BOTTOM SM 2003 1
21 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 2
30* 573.04.030.244 SCHWINGE KPL. 660SM FACT. 04 SWINGARM CPL. 660SM FACT. 04 1
38 546.11.076.100 HALTESCHELLE FÜR BREMSSCHL.’96 RETAIN.CLAMP FOR BRAKE HOSE’96 2
39 0010 050103 GEW.FURCHSCHRAUBE M 5,0X10 SPECIAL SCREW M 5,0X10 2
40 502.03.081.700 LAGERHÜLSE 15X20X38,75 BUSHING SLEEVE 15X20X38,75 2
41 590.04.031.000 NADELHÜLSE HK2012V NEEDLE BUSH HK2012V 4
42* 546.03.036.000 ANLAUFSCHEIBE 22,2X31,7X1 STOP DISK 22,2X31,7X1 2
43 0760 253270 WELLENDICHTRING 25X32X7 SHAFT SEAL RING 25X32X7 4
44 546.03.090.000 TASSE FÜR WELLENDICHTR.15X25X9 BUCKET F.SHAFTSEALRING 15X25X9 4
71 722.10.079.000 STÜTZSCHALE BUCKET 2
72 0015 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2
73 583.07.073.000 KETTENGLEITSCHUTZ DUKE’94 CHAIN SLIDING GUARD DUKE’94 1
84 502.32.050.001 STAHLSCHEIBE 6,4X17X3 STEEL WASHER 6,4X17X3 1
85 584.04.070.000 KETTENFÜHRUNG KPL. HI. LC4 ‘98 CHAIN GUIDE CPL. REAR LC4 ‘98 1
86 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 3
89 0015 060403 SK.BUNDSCHRAUBE M 6X40 SW=8 HH COLLAR SCREW M 6X40 WS=8 3
91 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-573.04.2
2004
