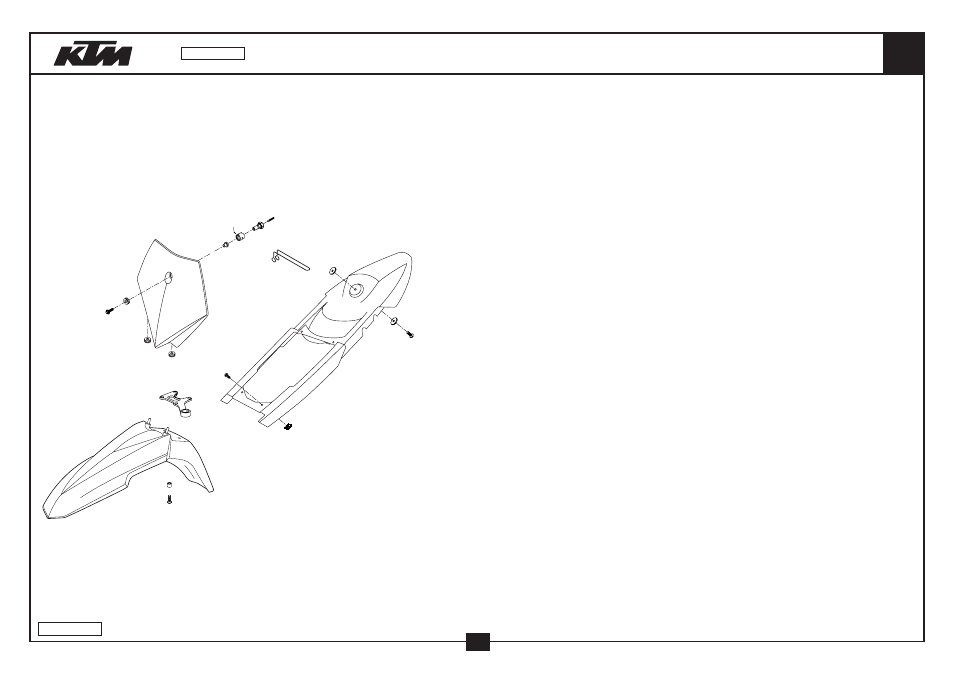

MASKE, KOTFLÜGEL
MASK, FENDERS
660
bs
ck
bm
1
2
co
3
4
5
7
9
9
9
6
cm
cr
cs
ct
ct
8
2
04-573.08.0
21
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
573.08.007.000/49 STARTNUMMERTAFEL SMS 03
NUMBER PLATE SMS 03
1
2
0014 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
5
3*
573.08.006.000
DISTANZBÜCHSE STARTNUMMERTAFEL
BUSHING FOR NUMBER PLATE
1
4
573.08.008.000
STÜTZROHR F. FÜHRUNGSBÜGEL
SUPPORTING TUBE FOR GUIDE BOW
1
5*
0913 050050
GEWINDESTIFT DIN0913-M 5X 5
THREAD PIN DIN0913-M 5X5
2
6*
573.01.035.200
BEFESTIGNUNG FÜR FRONTMASKE 04
SUPPORT FOR NUMBER PLATE 04
1
7
573.01.025.050
KABELFÜHRUNG SMS 2003
CABLE GUIDE SMS 2003
1
8*
0914 060030
GEWINDESTIFT DIN0914-M 6X 30
THREAD PIN DIN0914 M6X30
1
9
310.08.060.000
KABELTÜLLE D=8MM OFFEN
RUBBER SLEEVE D=8MM OPEN
3
12
573.08.010.000/04 KOTFLÜGEL VO. 660SM FACTORY 02
FENDER FRONT 660 SM FACTORY 02
1
18
590.08.019.000
BREMSSCHLAUCHFÜHRUNG 2000
BRAKE HOSE GUIDE 2000
1
20
502.08.020.000
DISTANZBÜCHSE 7X10X7,5
SPACER BUSHING 7X10X7,5
4
22
0014 050123
SK.BUNDSCHRAUBE M 5X12 SW=6
HH COLLAR SCREW M 5X12 WS=6
4
24
573.08.014.100/49 KOTFLÜGEL HINTEN CARBON 03
FENDER REAR CARBON 03
1
27
546.03.048.200
MEHRBEREICHSBLECHMUTTER M5
RANGE CHANGE METAL NUT M5
4
28
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
1
29
510.05.082.200
GUMMISCHEIBE 5X21X3
RUBBER WASHER 5X21X3
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-573.08.0
2004
