Wartung und Instandsetzung
s
6
n
1
n
2
n
5
n
4
n
3
s
4
s
2
s
3
7.2.4 Wechsel der Wellendichtringe und der Laufbuchse
VWP 500 - 1500

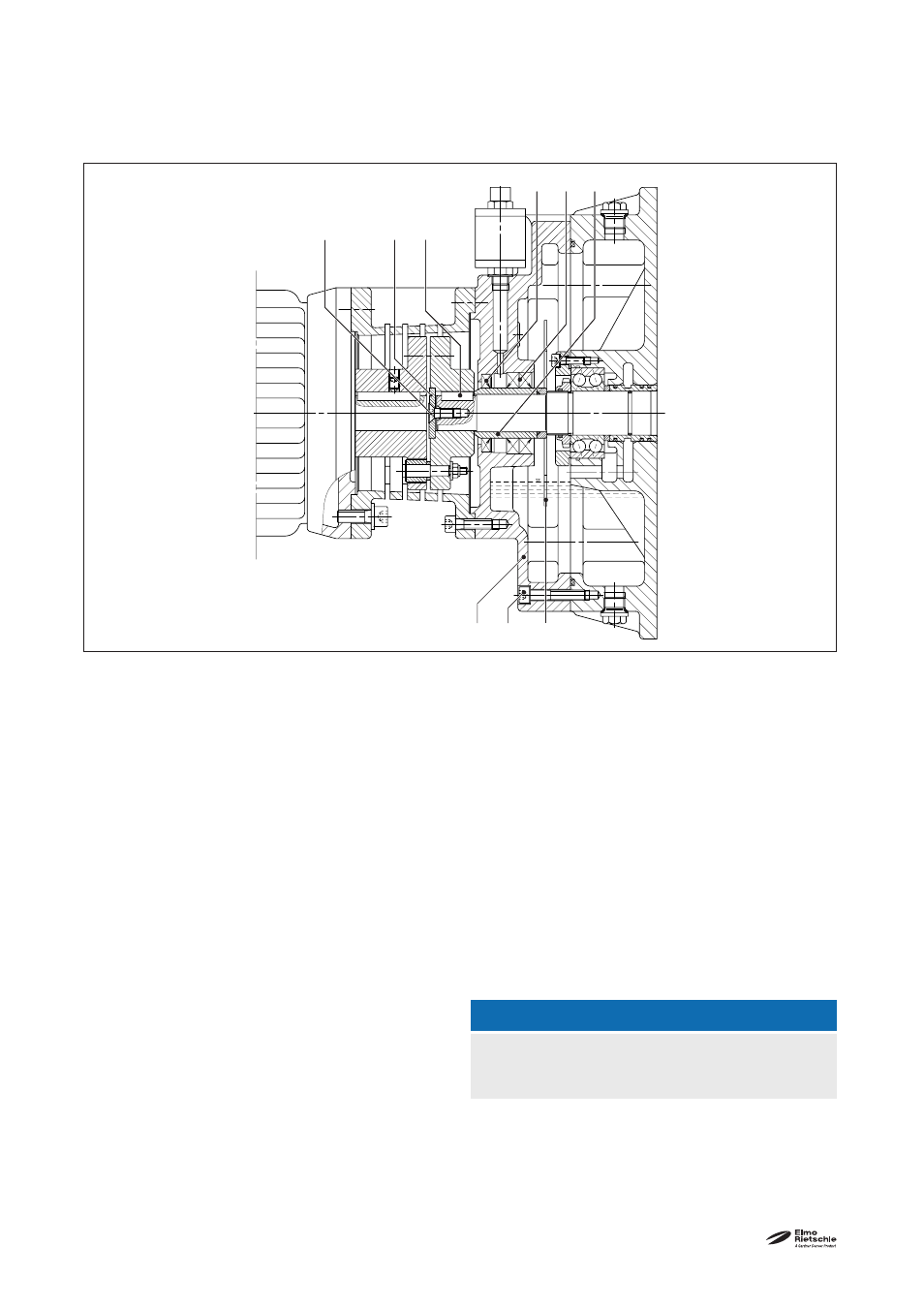

Abb. 12 Wellendichtringe und Laufbuchse
VWP 500 - 1500
Pumpe abschalten und auf Atmosphärendruck
fl uten.
Schrauben (Abb. 10, 11/s
1
) lösen. Motor mit motorsei-
tiger Kupplungshälfte (Abb. 10, 11/q) axial abziehen
und mittels Hebezeug aufhängen.
VWP 500 - 1500
Nach Lösen der Schrauben (Abb. 10/s
5
) Motorfl ansch (Abb. 10/n) entfernen. Senk schraube (Abb. 12/s
2
)
lösen und mit Scheibe (Abb. 12/s
3
) entfernen. Mit geeignetem Abzieher die getriebene Kupplung (Abb. 10/q
1
)
vom Drehkolben abziehen. Pass feder (Abb. 12/s
5
) entfernen. Ablassen des Öls aus der Ölkammer auf der
Antriebsseite durch Lösen der Verschlussschraube (Abb. 10/K
1
). Nach Lösen der Innensechskantschrauben
(Abb. 12/s
6
) Zwischenfl ansch (Abb. 12/n
1
) im Bereich der Passstifte abhebeln. Dabei muss die Schleuder-
scheibe (Abb. 12/n
2
) mit ihren eingestanzten Öffnungen vertikal stehen, da sonst der Zwischenfl ansch nicht
abgezogen werden kann. Laufbuchse (Abb. 12/n
3
) vom Drehkolben abnehmen und auswechseln. Wellen-
dichtringe (Abb. 12/n
4
) bzw. (Abb. 12/n
5
) von der Antriebsseite her mit Austreibdorn aus Zwischen fl ansch
(Abb. 12/n
1
) heraustreiben und auswechseln.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
ACHTUNG
Zum Befüllen des Sperrölraums mit Öl, die
Belüf-
tungsschraube (Abb. 2/G
1
) entfernen.
