GERÄTEBESCHREIBUNG
10
OPTITEMP TR/TC 100
www.krohne.com 10/2009 - 4000420602 - MA OPTITEMP TR/TC 100 R02 de
Verfügbare Tauchrohrdurchmesser
• 3 mm ± 0,05 mm / 0,118" ± 0,002"
• 6 mm ± 0,10 mm / 0,236" ± 0,004"
Zudem werden die Messeinsätze in einfacher und doppelter Ausführung, d.h. mit einer oder mit
zwei Messstellen angeboten. In der Zeichnung auf der nächsten Seite sehen Sie die Bauteile, aus
denen der TR 100 oder der TC 100 Messeinsatz besteht:

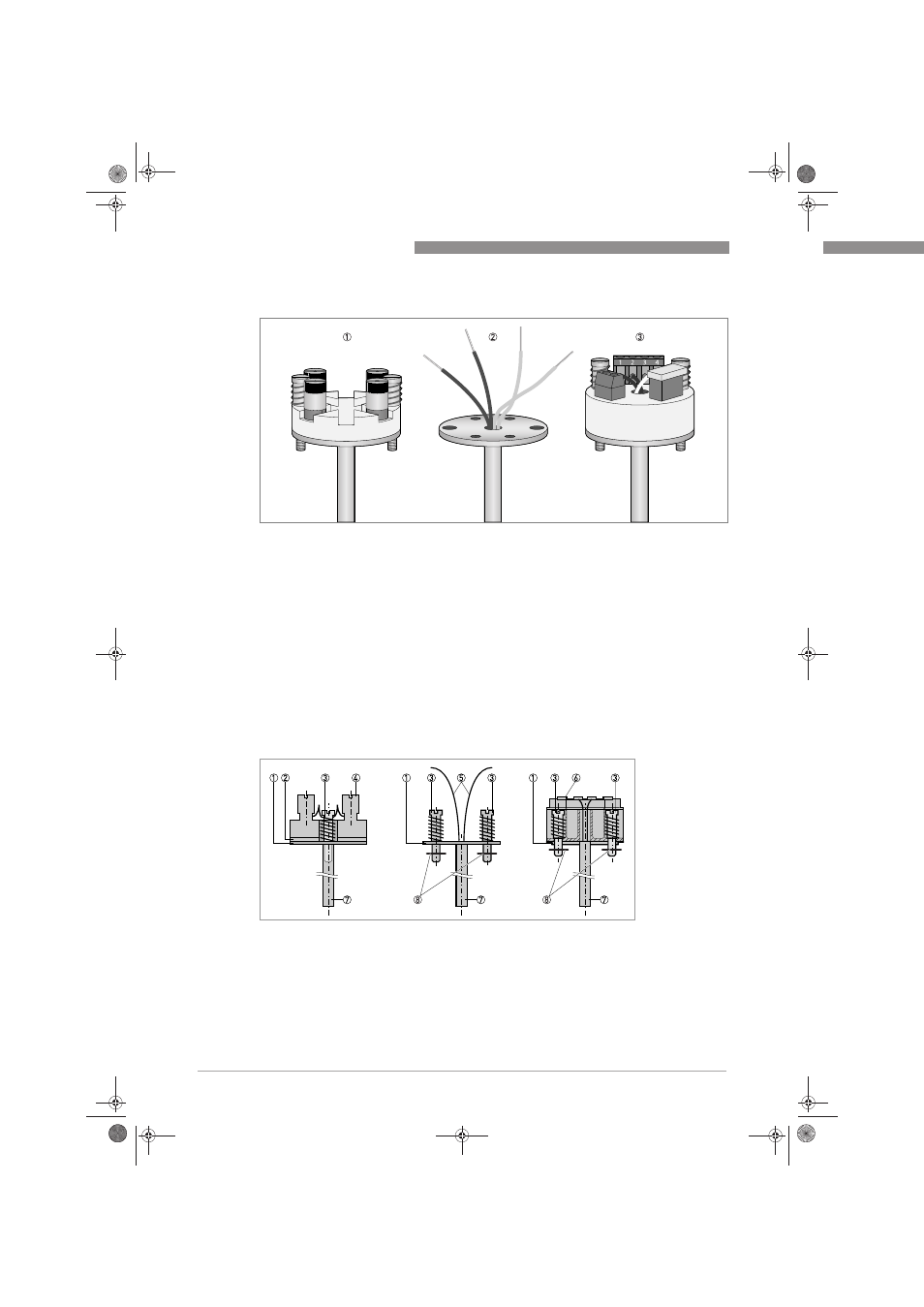

Abbildung 2-1: Grundvarianten der Messeinsätze.
1 Messeinsatz mit Klemmsockel
2 Messeinsatz mit freien Adern zur Montage des Transmitters
3 Messeinsatz mit Transmitter
1 Bordscheibe
2 Isolierscheibe
3 Federnde Befestigung
4 Anschlussklemme
5 Freie Adern
6 Transmitter
7 Tauchrohr
8 Sicherungsscheibe
