TECHNISCHE DATEN
7
31
OPTITEMP TR/TC 100
www.krohne.com
10/2009 - 4000420602 - MA OPTITEMP TR/TC 100 R02 de
7.4 Zulässige Strömungsgeschwindigkeit
Die für den Messeinsatz maximal zulässige Strömungsgeschwindigkeit hängt von seiner
Eintauchtiefe und von der Dichte des Mediums ab. Je größer die Eintauchtiefe und je höher die
Dichte, desto größer ist die Belastung.
Wenn der Messeinsatz im Schutzrohr eingesetzt wird, spielt die Strömungsgeschwindigkeit
keine Rolle. Wird hingegen der ungeschützte Messeinsatz angeströmt, muss seine Belastung
individuell berechnet werden. Der Hersteller hilft in diesem Fall weiter.
7.5 Zulässiger Betriebsdruck
Die maximal zulässige Belastung der Messeinsätze durch den statischen Betriebsdruck darf
0,8...1,1 bar nicht überschreiten.
7.6 Ansprechzeiten
Die Ansprechzeiten t
50
(50%-Zeit) und t
90
(90%-Zeit) wurden in Wasser nach VDE/VDI 3522 mit
0,4 m/s, entsprechend 78,7 ft/min ermittelt:
7.7 Abmessungen
Die Legende zu dieser Abbildung befindet sich auf der nächsten Seite.
Messeinsatztyp
t
50
[s]
t
90
[s]
TR 100, Ø 6 mm / 0,236"
3,5
8
TR 100, Ø 3 mm / 0,118"
2
5
TC 100, Ø 6 mm / 0,236"
2,5
7
TC 100, Ø 3 mm / 0,118"
1
2,5

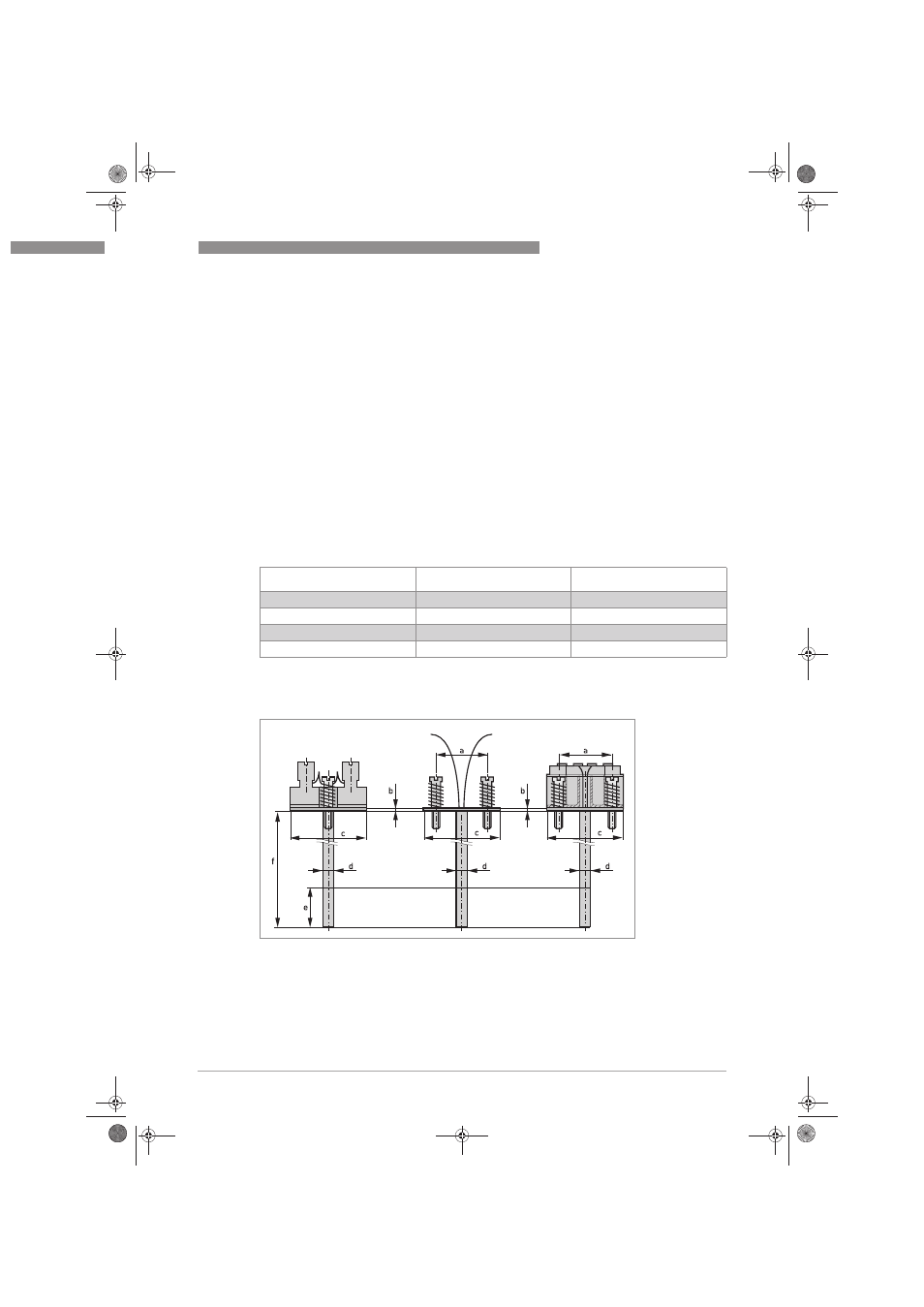

Abbildung 7-6: Messeinsatz mit Klemmsockel, ohne Klemmsockel, mit Transmitter (von links nach rechts).
