4.5 Beschaltungsvarianten
4.5.1 Pt100-Messeinsätze
Der Anschluss eines Widerstandsthermometers erfolgt nach DIN EN 60751 in drei
verschiedenen Beschaltungsvarianten, von denen die 3-Leiterschaltung in der Industrie am
häufigsten verwendet wird:
Einsatzmöglichkeiten und Eigenschaften
• Die 2-Leiterschaltung wird bei kurzen Kabelverbindungen und geringen Anforderungen an
die Messgenauigkeit eingesetzt.
• Die 3-Leiterschaltung ist Industriestandard und vermeidet den Einfluss des
Zuleitungswiderstandes weitgehend.
• Die 4-Leiterschaltung vermeidet verfälschende Einflüsse des Zuleitungswiderstandes
vollständig und garantiert kleinste Messunsicherheiten.
TR 100: Beschaltung

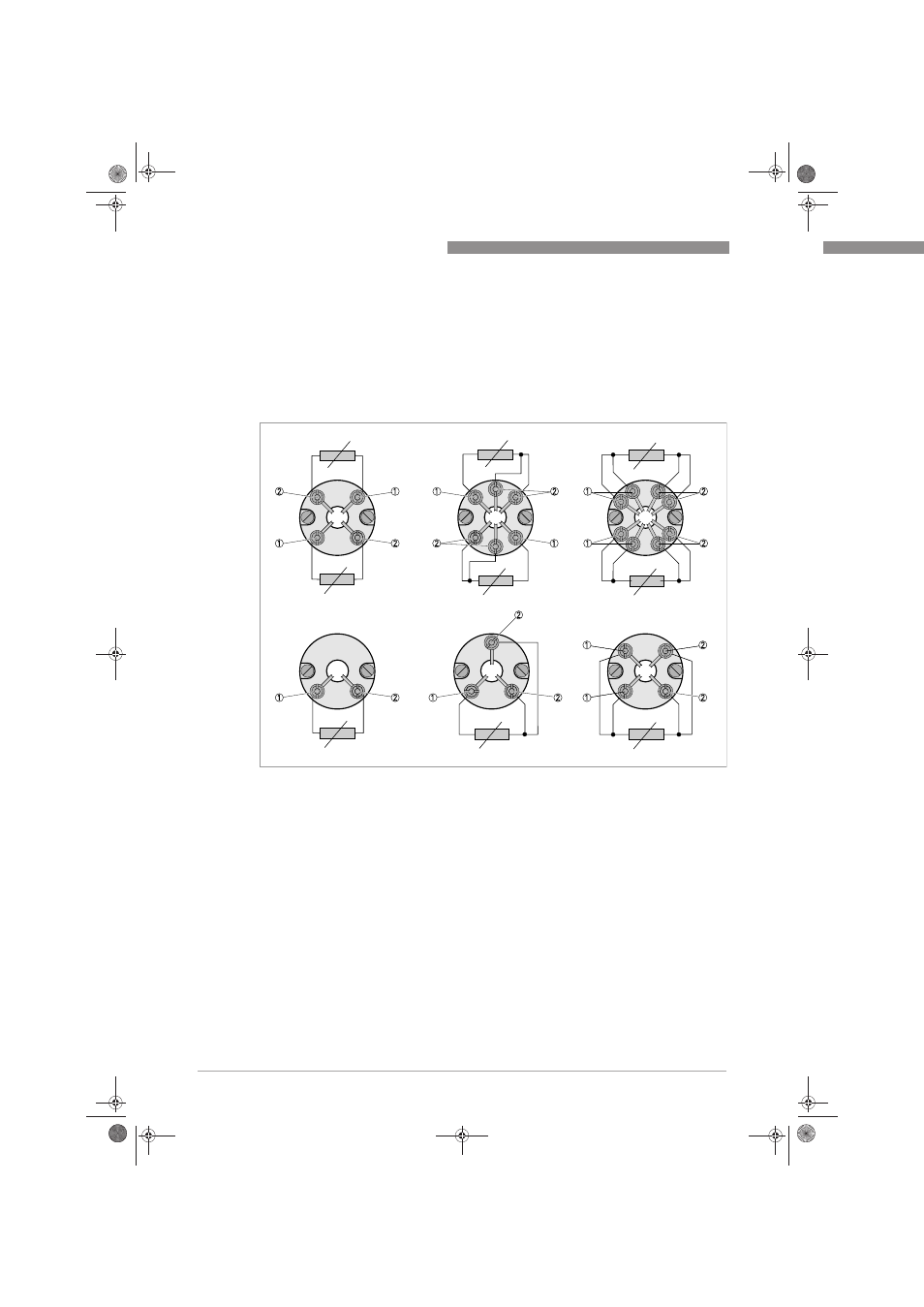

Abbildung 4-1: Doppelte (obere Reihe) und einfache Ausführung (untere Reihe). Von links nach rechts: 2-, 3- und 4-
Leiterschaltung.
1 weiß
2 rot
