INSTALLATION
3
17
OPTISENS AAS 2000
www.krohne.com
05/2009 - MA AAS 2000 R01 de

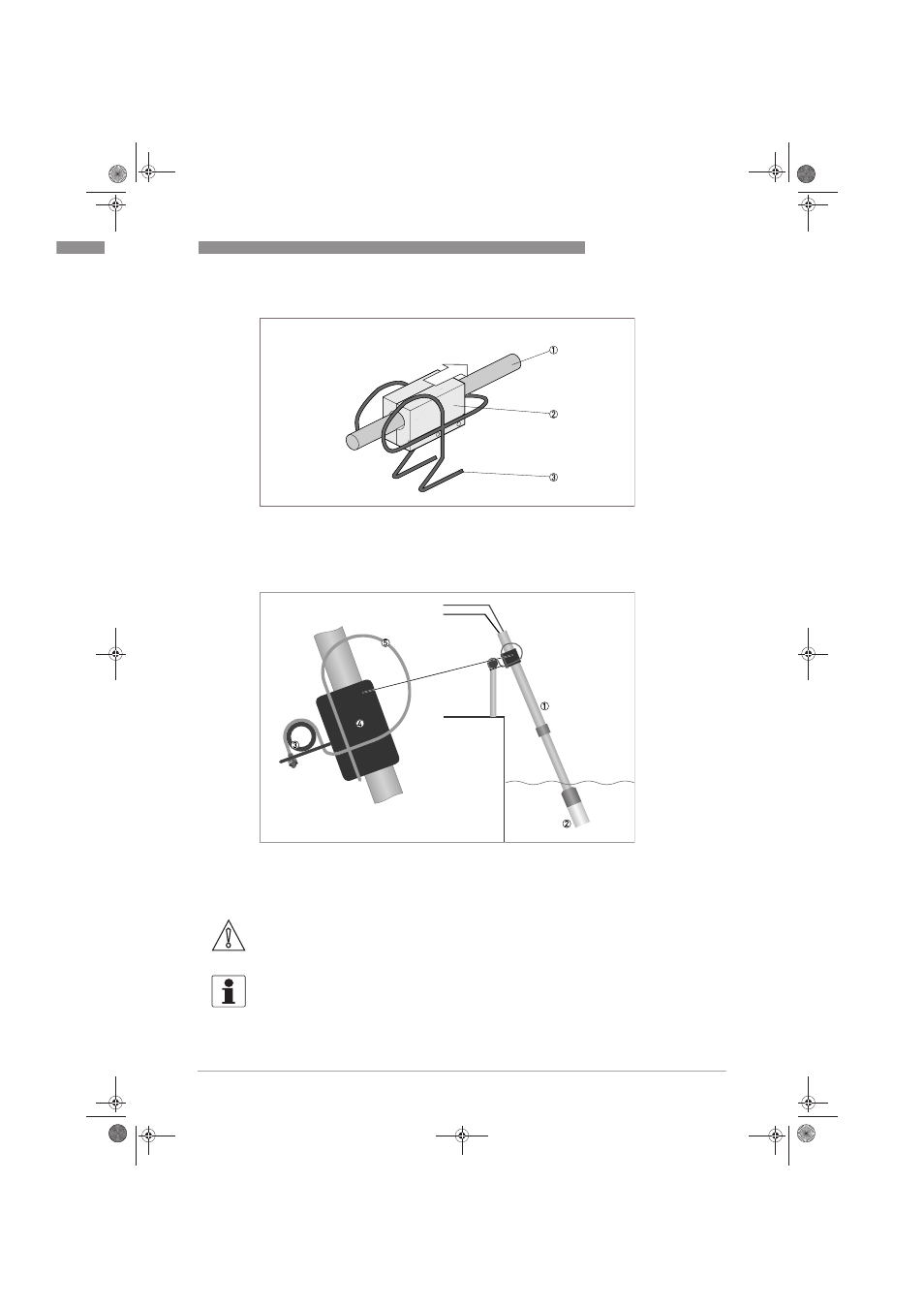

Abbildung 3-7: Einsetzen der Stangenhalterung in den Montagebügel
1 Teleskopstange
2 Stangenhalterung
3 Montagebügel
1 Teleskopstange
2 Sensorhalterung
3 Handlauf mit Montagebügel
4 Stangenhalterung
5 Montagebügel
VORSICHT!
Verlängern Sie die Stangenabschnitte nicht über die schwarzen Linien hinaus. Anderenfalls
besteht die Gefahr von Schäden an der Stange.
INFORMATION!
Um eine optimale Messung zu gewährleisten, muss die Stange im Winkel von 5...30° zur
vertikalen Ebene installiert werden.
