03/2002
LS 4100/LS 4150
11
(OHNWULVFKHU$QVFKOXVV
3.1 Anschlusshinweise
Hinweis
Schalten Sie vor den Anschlussarbeiten die Stromversorgung aus.

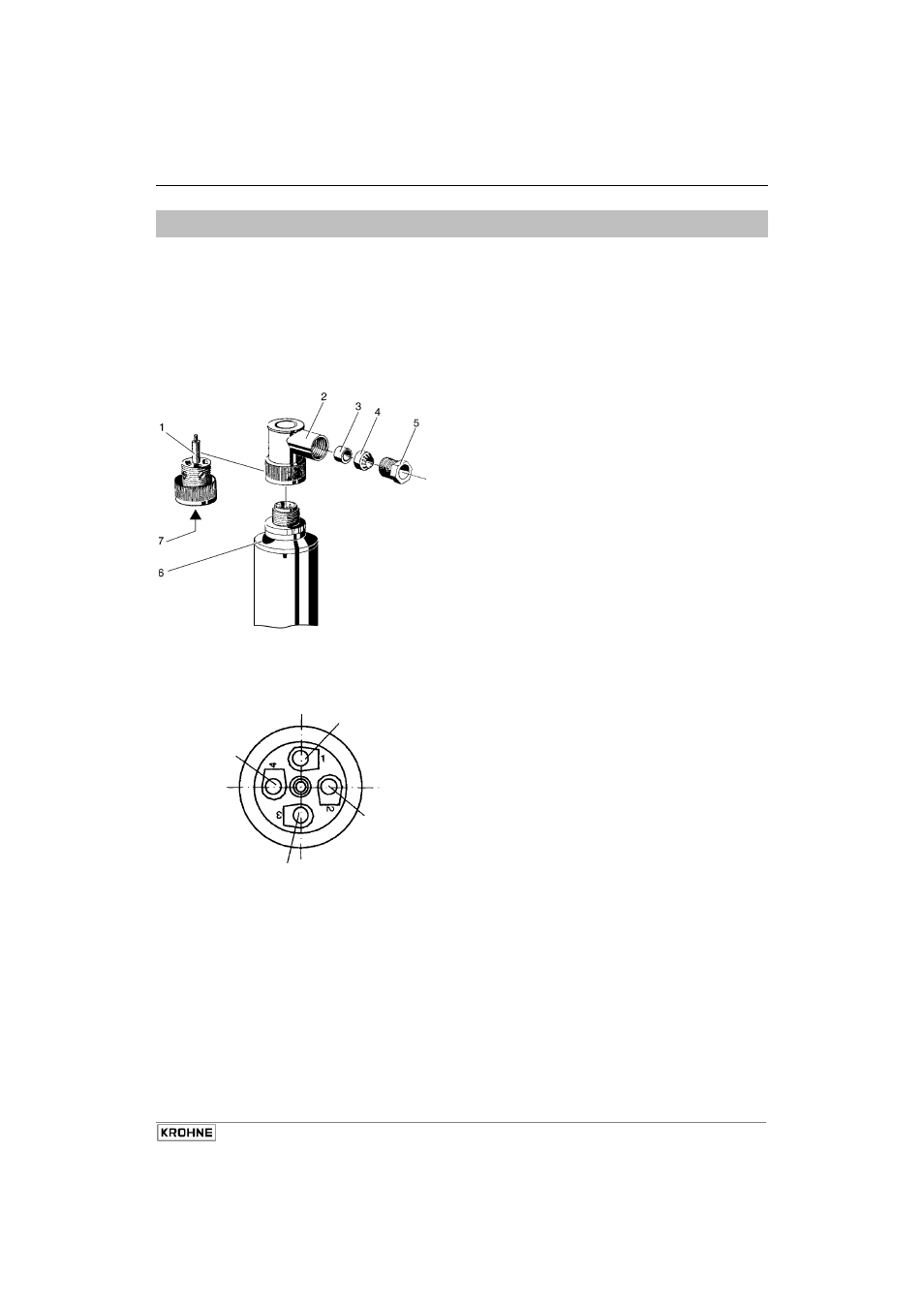

Ziehen Sie den Stecker ab. Lösen Sie die Verbindungsschraube (7) und zerlegen Sie den
Stecker. Führen Sie die Anschlussleitung durch die Kabelverschraubung und schließen Sie die
Leitungen gemäß den nachfolgenden Abbildungen an.
1 Buchseneinsatz
2 Winkelgehäuse
3 Dichtring (3 Stück für verschiedene Kabel-ø)
4 Klemmkorb
5 Druckschraube
6 Leuchtlinse mit LED
7 Verbindungsschraube
Steckeranschluss
Anschlussklemmen 1 – 4 sind am Stecker gekennzeichnet.
Klemme 1
Klemme 4
Klemme 2
Klemme 3
Abb. 3.1
Abb. 3.2
