03/2002 LS 4100/LS 4150 17
5.2 Austausch der Elektronik
Der Ausbau der Elektronikeinheit führt zu Beschädigungen
der Gehäusedichtung. Öffnen Sie daher das Gerät nur,
wenn Sie eine neue Elektronikeinheit einsetzen wollen.
Um im Falle einer Störung die Elektronik zu wechseln,
muss das Gerät nicht ausgebaut werden. Um die
Elektronikeinheit auszutauschen, gehen Sie
folgendermaßen vor:
•
Trennen Sie den Füllstandschalter von der
Betriebsspannung.
•
Lösen Sie den Stecker (1), indem Sie ihn am
gerändelten Ring abschrauben.
•
Lösen Sie den Steckeinsatz (2) mit einem
Schraubendreher an den vier Schlitzen (10) und
ziehen Sie ihn vorsichtig aus dem Gehäuse (6).
•
Ziehen Sie den Stecker der beiden Verbindungskabel
(7) von der Steckbuchse auf der Platine (8) ab.
•
Fetten Sie den Dichtungsring (4) des neuen
Steckeinsatzes mit einem säurefreien Fett dünn ein.
•
Stecken Sie die Verbindungskabel (7) in die
Steckbuchse (8) auf die Platine des neuen
Elektronikeinsatzes ein.
•
Schieben Sie den Steckeinsatz (2) lose in das
Gehäuse. Achten Sie darauf, dass sich die
Verdrehsicherung (3) etwa über der Kerbe am
Gehäuserand (5) befindet.
•
Drücken Sie den Steckeinsatz (2) vorsichtig von oben
in das Gehäuse (6). Drücken Sie die vier
Schnapphaken (9) dabei mit einem Schraubendreher
nach innen, damit sich der Steckeinsatz leichter in das
Gehäuse einführen lässt. Achten Sie darauf, dass die
Platine dabei nicht beschädigt wird.
•
Drücken Sie den Steckeinsatz (2) bündig auf das
Gehäuse (6). Achten Sie darauf, dass die
Verdrehsicherung (3) in die Kerbe am Gehäuse (5)
einrastet. Die Schnapphaken (9) rasten in der Nut im
Inneren des Gehäuses hörbar ein. Die Teile sind nicht
mehr ohne Beschädigung lösbar.
•
Schrauben Sie den Stecker (1) wieder auf das Gerät.
Der Füllstandschalter ist wieder einsatzbereit.

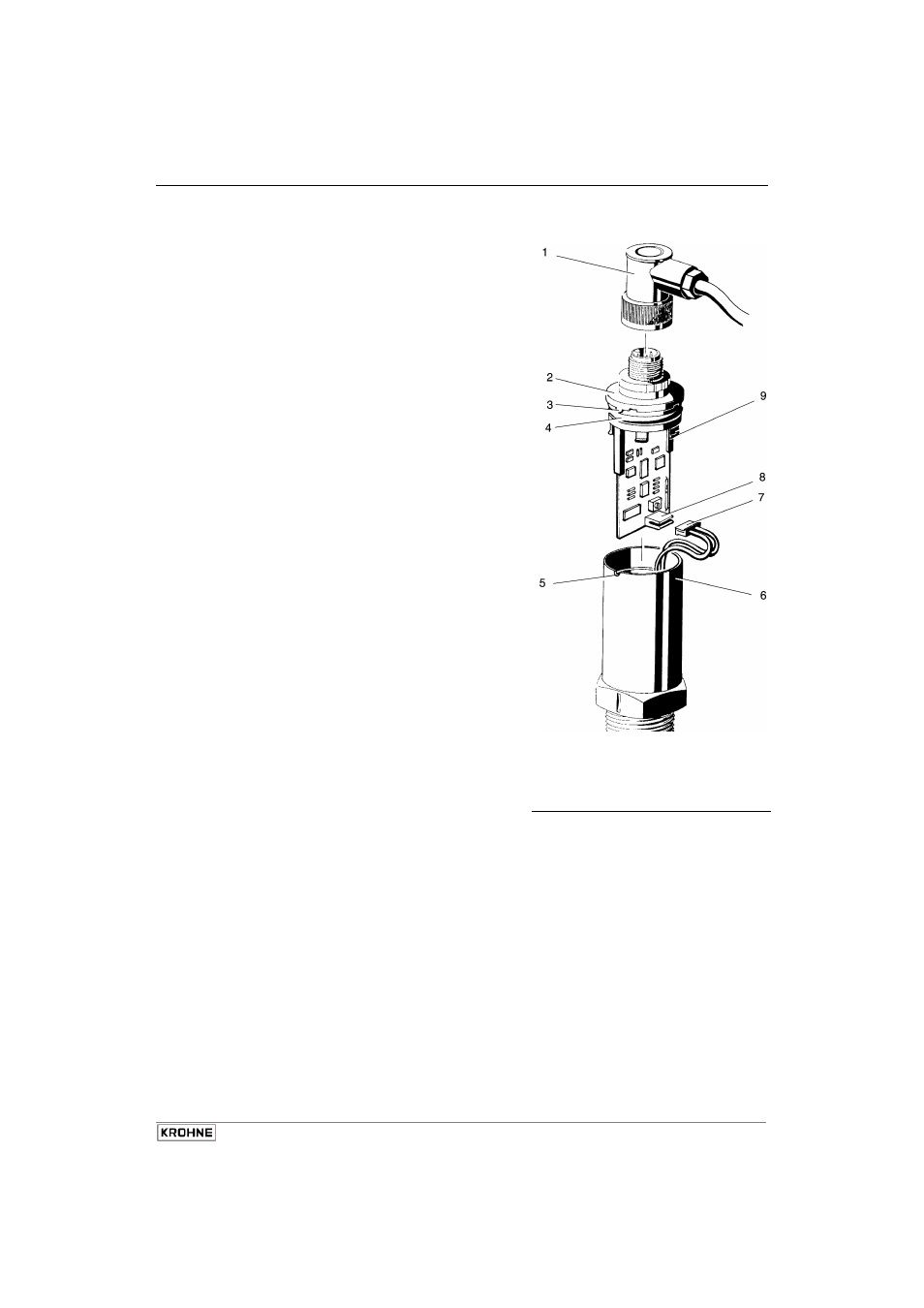

1 Stecker
2 Steckeinsatz
3 Verdrehsicherung
4 Dichtungsring
5 Kerbe
6 Gehäuse
7 Verbindungsstecker
8 Steckbuchse
9 Schnapphaken (4 Stück)
10 Schlitze (4 Stück)
Beachten Sie, dass sich der Schaltpunkt durch den Elektronikaustausch gerinfügig verändern
kann.
5.3 Wartung
Die LS 4100/LS 4150 sind wartungsfrei und benötigen keine besondere Pflege.
Abb. 5.2
