03/2002
LS 4100/LS 4150
15
,QEHWULHEQDKPH

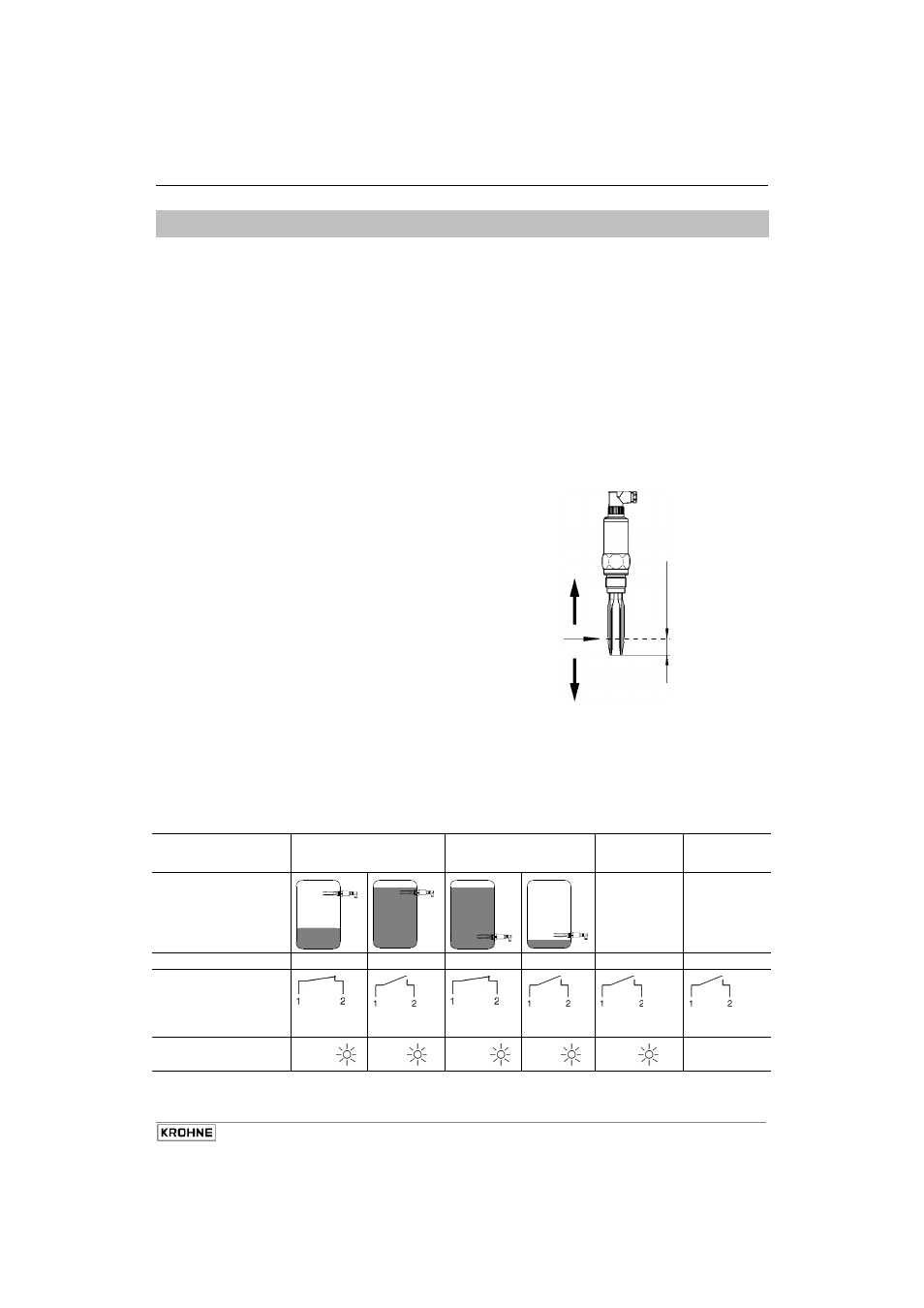

4.1 Schaltzustand
Der Schaltzustand der Elektronik kann bei geschlossenem Gerät anhand der Leuchtlinse im
Gehäuseoberteil kontrolliert werden.
Durch Vertauschen der Anschlussleitungen ändern Sie den Schaltzustand des
Transistorausgangs (T). Bei der Elektronikversion kontaktloser Schalter (C) müssen Sie zum
Ändern des Schaltzustands im Stecker eine Brücke zwischen Klemme 2 und 3 einsetzen.
Sie können damit die gewünschte Betriebsart gemäß Kap. „4.3 Funktionstabelle“ einstellen
(siehe auch Kap. „3.2 Anschlussplan“).
A = Maximalstanderfassung bzw. Überlaufschutz,
B = Minimalstanderfassung bzw. Trockenlaufschutz
4.2 Schaltpunkt
Der Schaltpunkt der LS 4100/LS 4150 ist
voreingestellt und benötigt keine weiteren
Veränderungen.
Die Angaben zur Lage des Schaltpunktes
(siehe auch Kap. „2.1 Montagehinweise“)
beziehen sich auf das Füllgut Wasser (Dichte
1.0 g/cm
3
). Bei Medien mit abweichender Dichte
verschiebt sich dieser Schaltpunkt abhängig
von Dichte und Einbauart in Richtung Gehäuse
oder Schwinggabelende.
Eine Dichteänderung um 0.1 g/cm
3
bewirkt eine
Schaltpunktverschiebung um ca. 2,5 mm.
4.3 Funktionstabelle
Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in Abhängigkeit der
eingestellten Betriebsart und dem Füllstand. Um die Betriebsart zu wählen, beachten Sie
Kap. „3.2 Anschlussplan“.
Betriebsart A
Betriebsart B
Ansprechen
der Funktions-
überwachung
Ausfall der
Versorgungs-
spannung
Füllstand
beliebig beliebig
Transistor (T)
leitet sperrt leitet sperrt
sperrt sperrt
Kontaktloser
Schalter (C)
Schalter
geschlossen
Schalter
offen
Schalter
geschlossen
Schalter
offen
Schalter
offen
Schalter
offen
Kontrolleuchte
grün
rot
grün
rot
rot
{
Schaltpunkt bei
geringerer Dichte
Schaltpunkt bei
höherer Dichte
Schaltpunkt
25 mm
Abb. 4.1
