3.2 Anschlussplan
Potentialfreier Transistorausgang (SW E72 T)
Spannungsversorgung: 10 … 55 V DC (weitere Informationen siehe nachfolgende
Schaltungsbeispiele sowie Technische Daten)
Um das Schaltverhalten des Transistorausgangs (Betriebsart A/B) festzulegen, müssen Sie die
Versorgungsleitungen (Klemme 1 und 4) entsprechend polen.
Betriebsart A
Betriebsart B
Maximalstanderfassung bzw. Überlaufschutz:
Minimalstanderfassung bzw. Trockenlaufschutz:
- Klemme 1: +
- Klemme 1: –
- Klemme 4: –
- Klemme 4: +
Durch unterschiedlichen Anschluss des Verbrauchers (Last) kann NPN- oder PNP-Verhalten
erreicht werden. Achten Sie beim Anschluss darauf, dass Klemme 2 gegenüber Klemme 3 stets
das positivere Spannungspotential führt.

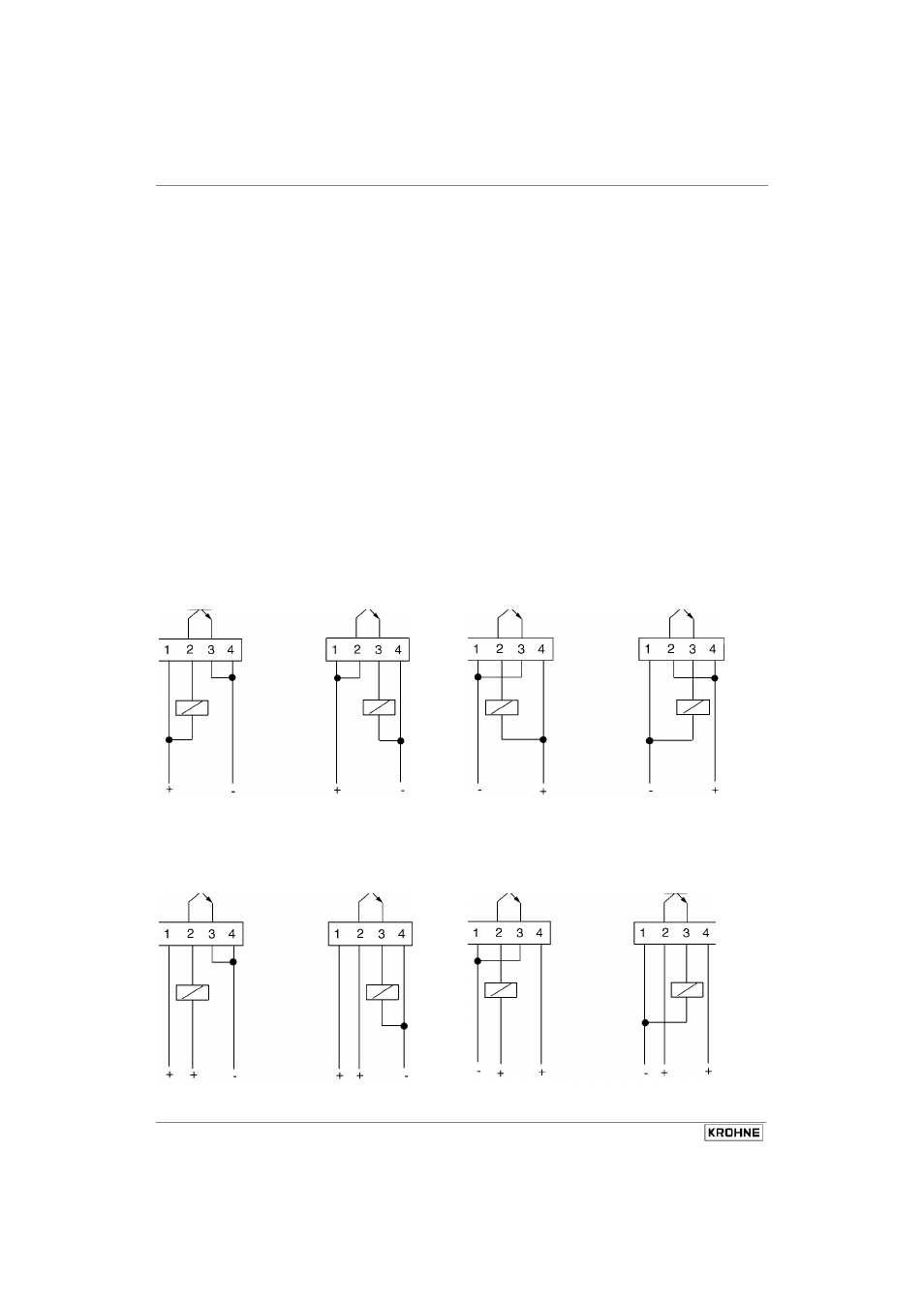

Schaltungsbeispiele
Der Transistor schaltet die Versorgungsspannung des Elektronikeinsatzes auf den binären
Eingang einer SPS oder auf eine elektrische Last.
Betriebsart A
Betriebsart B
NPN -Verhalten
PNP-Verhalten
NPN -Verhalten
PNP-Verhalten
Der Transistor schaltet eine zweite Spannungsquelle mit gleichem Bezugspotential auf den
binären Eingang einer SPS oder auf eine elektrische Last.
Betriebsart A
Betriebsart B
NPN -Verhalten
PNP-Verhalten
NPN -Verhalten
PNP-Verhalten
