Betriebs- und Montageanleitung
Schubantrieb ARI-PACO 0,85 kN
5.3 Montageangaben zum Anbau auf Armaturen
Ist das Ventil bereits in der Anlage montiert, muss vor Beginn der Antriebsmontage
dafür gesorgt werden, dass keine Druckdifferenz im Ventilkörper auftritt.
Gegebenenfalls Absperrschieber schließen oder Pumpe ausschalten.
5.3.1 Anbau auf Armaturen ARI-PACO 0,85 kN

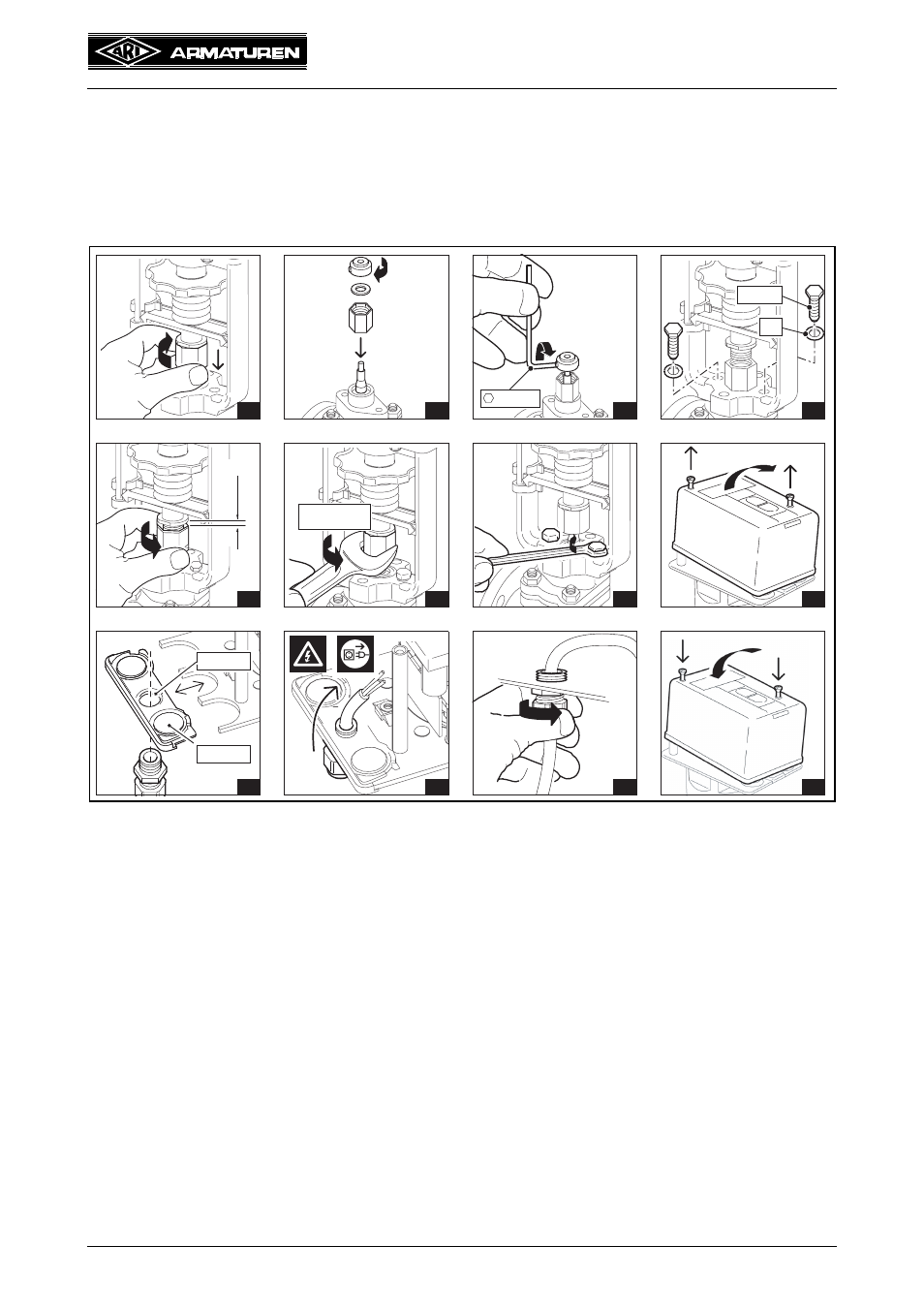

Bild 5
- Ist das Ventil in der Anlage montiert, muss vor Beginn der Arbeiten dafür gesorgt werden,
dass kein Differenzdruck im Ventilkörper auftritt. Ggf. Absperrschieber schließen und
Pumpen ausschalten.
- Nach Abkühlen der Rohrleitung kann mit der Stellantriebsmontage begonnen werden.
- Beide Stellmarken nach durchgeführter Montage und Installation zusammenschieben. Bei
der Inbetriebnahme stellen sich die Stellmarken selbsttätig auf den Ventilhub ein.
- Die Demontage des Stellantriebs erfolgt in der umgekehrten Reihenfolge.
1
2
2,5 mm
3
M8x30
S8
4
1 mm
5
100°... 110°
6
7
8
M16x1,5
M20x1,5
9
10
11
12
