Kapitel 2 - Setup
12

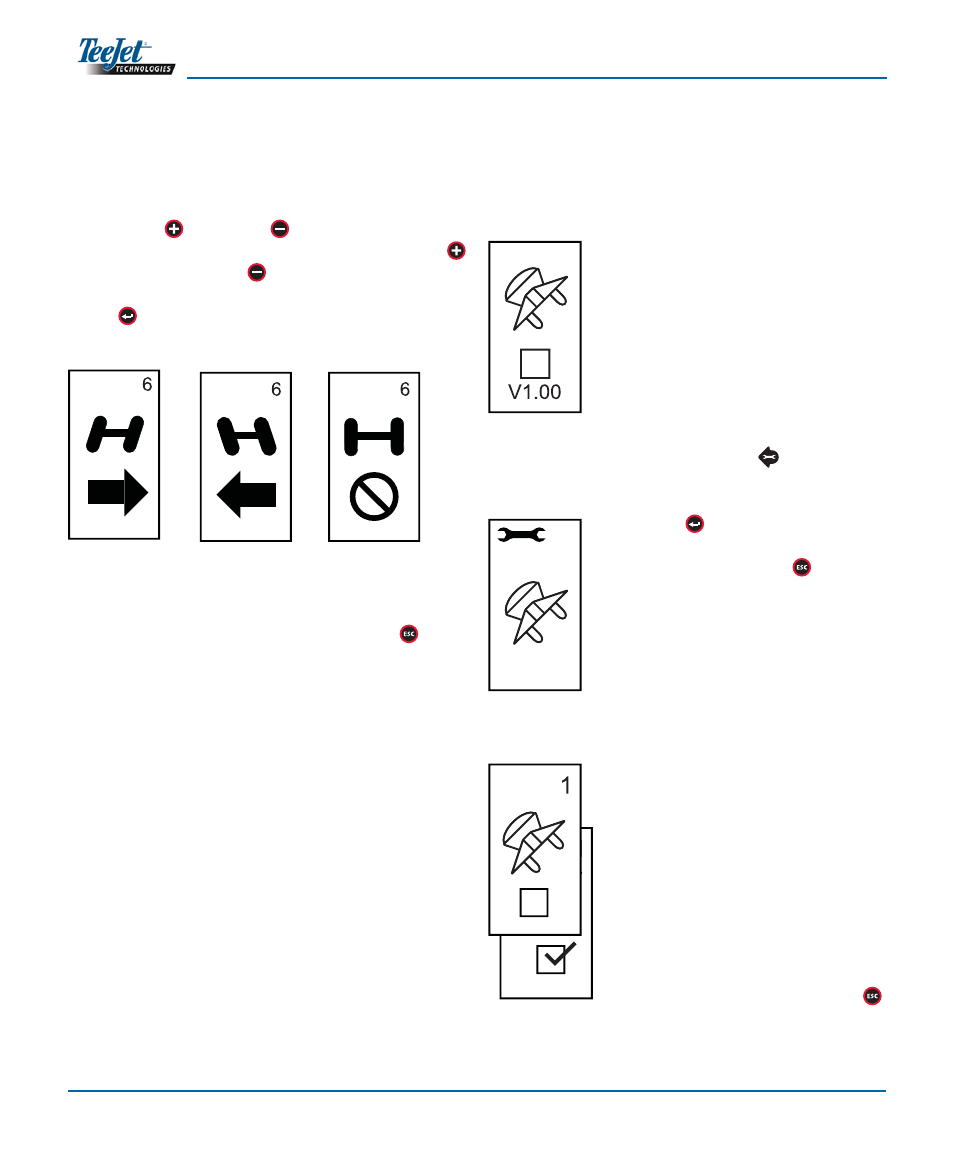

VENTILTEST
Der Ventiltest wird verwendet, um zu überprüfen, ob die
Lenkung korrekt geregelt wird und um die benötigte Zeit von
der CenterLine 230 ermitteln zu lassen, die die ‘Räder’ für
die Bewegung von ganz links nach ganz rechts brauchen.
Mit den Plus-
und Minus-
Tasten können die Werte
links, rechts und aus eingestellt werden. Dies heißt, Plus
dreht nach rechts, Minus
nach links und nochmaliges
Drücken einer der beiden Tasten hält den Vorgang an. Mit
“Enter”
wird der Wert gespeichert. Es geht weiter mit der
Einstellung des Displays.
Sobald die letzte Einstellung vorgenommen und gespei-
chert wurde, kehrt der Bildschirm zum ursprünglichen
Setup-Fenster zurück. Sind keine weiteren Einstellun-
gen erforderlich, können Sie jetzt mit „Escape“
in den
Betriebsmodus zurück kehren.
Setup des Neigungskompensations-
moduls
Hinweis: Ist kein SCM (Steering Control Modul) oder
Neigungskompensationsmodul an das Sy-
stem angeschlossen, kann auch der Setup-
Modus nicht ausgeführt werden! Machen
Sie weiter mit dem nächsten Kapitel!
Hinweis: Ist ein Neigungskompensationsmodul an-
geschlossen, aber kein SCM, so erscheint
nicht das übliche Fenster für das Modul.
Stattdessen wird die Software-Version an-
gezeigt.
Neigungskorrigierte GPS-Daten liefern
ein besseres Ergebnis in hügeligem
Gelände. Um eine gute Korrektur zu
erreichen, muss das SCM-Modul kali-
briert werden. Die CL230BP erkennt,
ob ein SCM angeschlossen ist. Ist das
der Fall, kann die Kalibration des Nei-
gungskompen-sationsmoduls durchge-
führt werden.
Drücken Sie die Taste „Setup Mode“
,
bis das Start-
fenster für den Setup-Modus erscheint.
Mit
„Enter“
werden die Einstellungen
gespeichert und das nächste Fenster
aufgerufen. Mit „Escape“
verlassen
Sie den Setup-Modus ohne Änderun-
gen. Die Setup-Fenster ‚verharren‘ für
ca. 10 Sek.; dabei werden die Änderun-
gen gespeichert. Die CL230BP kehrt in
den Betriebsmodus zurück.
NEIGUNGSKOMPENSATIONSMODUL
Das Neigungskompensationsmodul be-
wirkt eine Neigungskorrektur der GPS-
Daten. Ein Fenster zum Ein- und Aus-
schalten wird angezeigt. Ist das Kästchen
in diesem Fenster nicht ‚angekreuzt‘, kön-
nen die weiteren Fenster nicht angezeigt
werden. Nach dem Aktivieren des Käst-
chens geht es weiter zu den nächsten Se-
tup-Fenstern für das Neigungskompensa-
tionsmodul. Ist das Kästchen aktiviert und
die Kalibrierung bereits durchgeführt,
verlassen Sie das Fenster mit Escape
,
um den Vorgang nicht noch einmal durch-
laufen zu müssen.
