CenterLine 230BP
020-034-DE R0
19
Generieren:
Punkt A
Generieren:
Punkt B
+0
6.0 MPH
+0
6.0 MPH
+0
6.0 MPH
0.0
Navigation-
Betriebsinfo
A
B

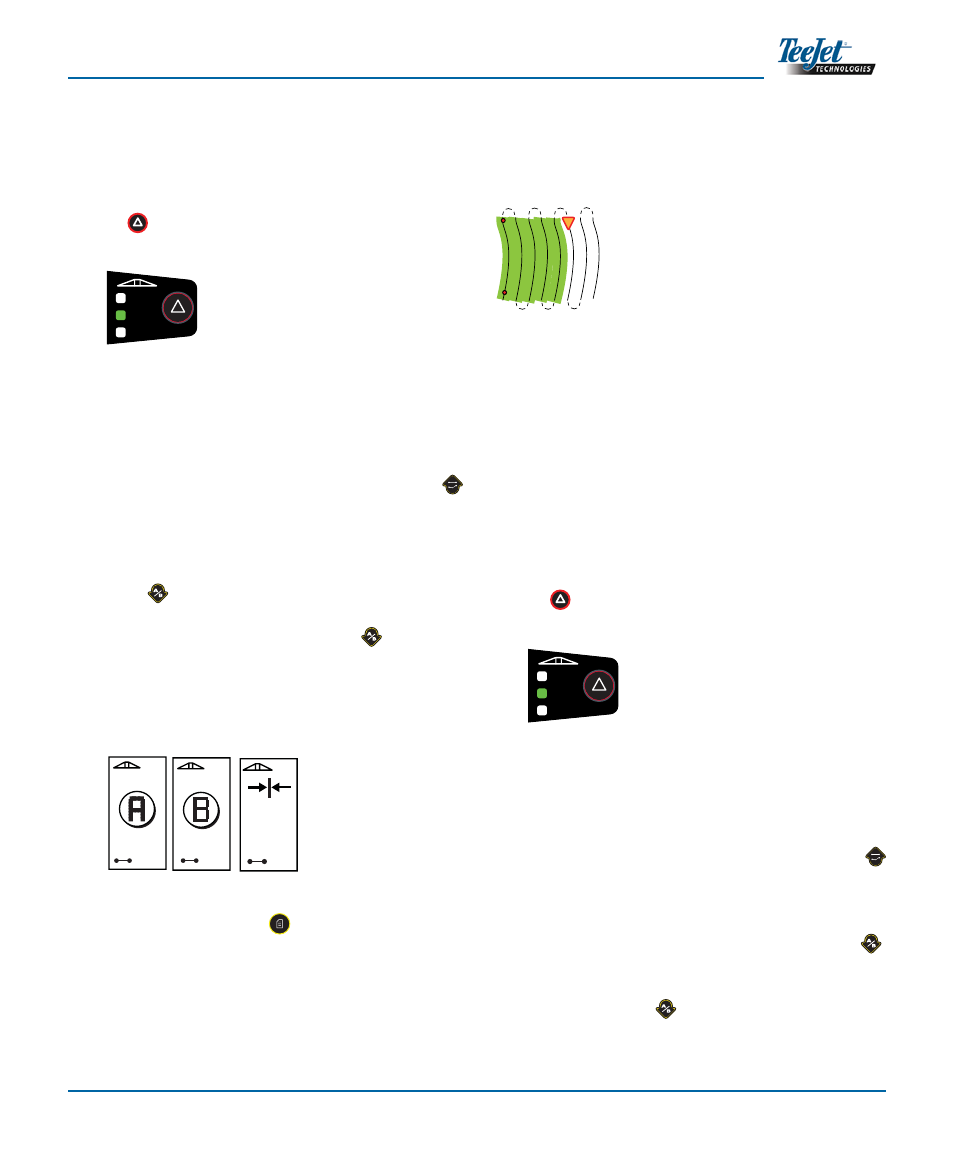

Navigation Kurve A-B
Die Navigationsfunktion Kurve A-B funktioniert im Prin-
zip wie Gerade A-B, nur dass die Referenzlinie eine Kur-
ve beschreibt.
Hinweis: Bei dieser Funktion sollte der Kreisbogen
zwischen den Punkten A und B 30
0
nicht
übersteigen!
Hinweis: Die Schritte 1 – 3 sind nur möglich, wenn
ein SmartCable oder SDM installiert ist!
1. Hauptschalter des Computers zur Ausbringmen-
genregelung auf „On“. Die Schalter für die einzel-
nen Teilbreiten müssen ausgeschaltet bleiben!
2. Um die automatische Teilbreitenschaltung zu ak-
tivieren, drücken Sie die Taste „Status Arbeitsbre-
ite“
bis auf der Konsole „Auto Mode“ angezeigt
wird.
3. In Bereichen, in denen keine Ausbringung stattfi n-
den soll, stellen Sie den Hauptschalter des Com-
puters manuell auf „Off “. Anschließend stellen Sie
den Hauptschalter wieder auf „On“.
4.
Wählen Sie mit der Taste „Navigationsmodus“
die Funktion Kurve A-B.
5. Fahren Sie an den gewünschten Startpunkt. Drück-
en Sie während der Fahrt bei A die Taste „A/B“
;
damit markieren Sie Punkt A. Punkt B wird auf dem
Bildschirm angezeigt. Fahren Sie zum Punkt B und
drücken Sie „A/B“
erneut, um die Kurve
A-B zu
generieren. Die CL230BP beginnt dann unverzüglich,
ALL ON
AUTO
MAN
ALL ON
AUTO
MAN
KM/H
KM/H
1. Hauptschalter des Computers zur Ausbringmen-
genregelung auf „On“. Die Schalter für die einzel-
nen Teilbreiten müssen ausgeschaltet bleiben!
2. Um die automatische Teilbreitenschaltung zu akti-
vieren, drücken Sie die Taste „Status Arbeitsbrei-
te“
, bis auf der Konsole „Auto Mode“ angezeigt
wird.
3. In Bereichen, in denen keine Ausbringung statt fi n-
den soll, stellen Sie den Hauptschalter des Com-
puters manuell auf „Off “. Anschließend stellen Sie
den Hauptschalter wieder auf „On“.
4. Wählen Sie mit der Taste „Navigationsmodus“
die Funktion Gerade A-B.
5.
Fahren Sie an den gewünschten Startpunkt.
Drücken Sie während der Fahrt bei A die Taste
„A/B“
; damit markieren Sie Punkt A. Punkt B
wird auf dem Bildschirm angezeigt. Fahren Sie
zum Punkt B und drücken Sie „A/B“
erneut, um
die Gerade A-B zu generieren. Die CL230BP be-
ginnt unverzüglich, mittels Lichtbalken und Naviga-
tionsfenster die Parallelfahrhilfe zu leisten!
6. Mit „nächstes Fenster“
springen Sie von Fens-
ter zu Fenster.
KM/H
