Kapitel 1 – einleitung – TeeJet CenterLine 230BP Benutzerhandbuch
Seite 4
CenterLine 230BP
020-034-DE R0
3
empfehlen, den Betrieb im Navigationsmodus erst zu
starten, wenn die LED „DGPS“ konstant leuchtet.
Als Upgrade für die CenterLine 230 BP ist ab sofort
•
auch ein gyroskopisches Neigungskompensations-
modul erhältlich. Die Artikel-Nr. und Preise erfahren
Sie von Ihrem TeeJet-Fachhändler vor Ort!
Das Upgrade unterstützt die automatische Lenkung
•
„FieldPilot“. Der Anschluss an das SCM erfolgt nunmehr
über CAN. Das SCM kann als Zubehör für bisherige
Versionen der CenterLine 230 nachgerüstet werden.

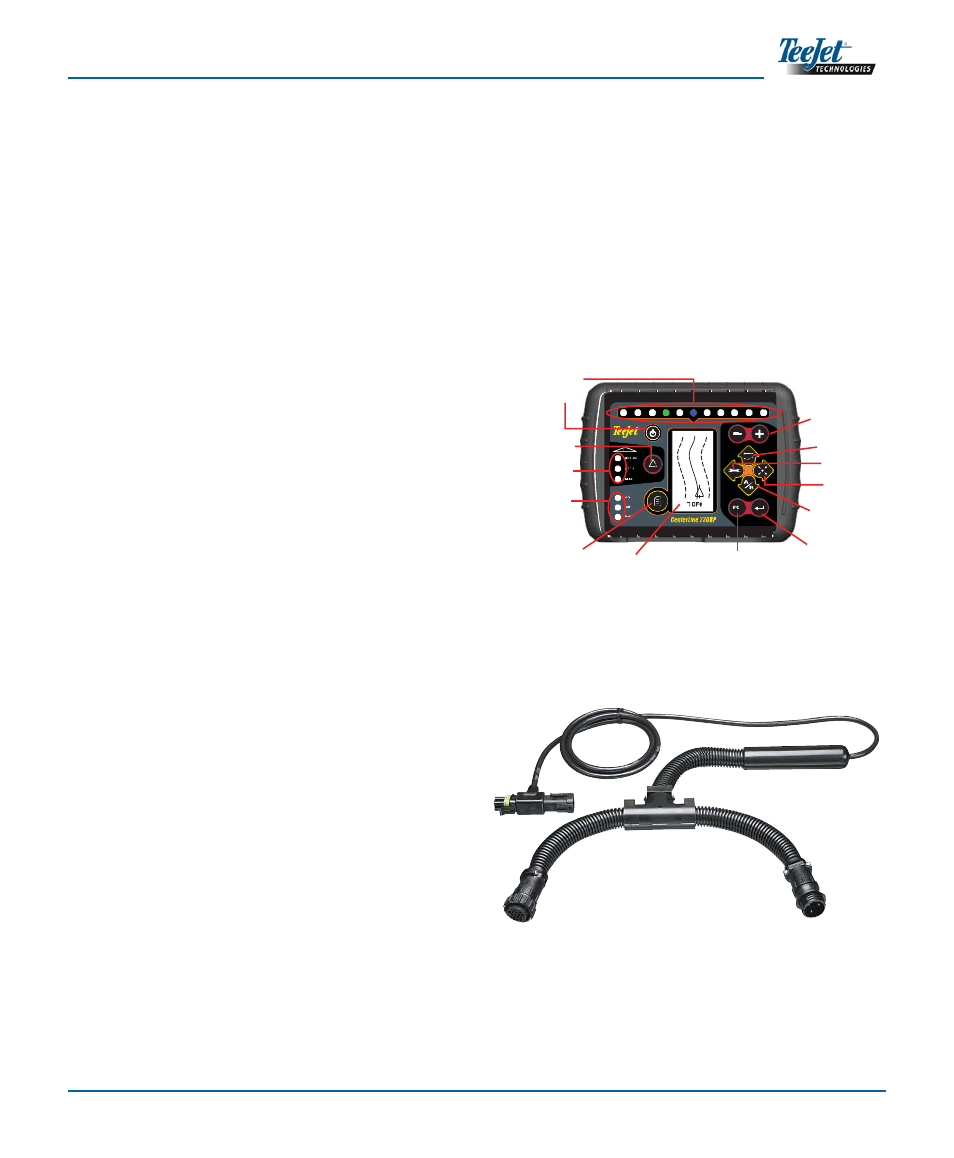

SMARTCABLE – Das SmartCable stellt die Verbindung zwi-
schen der CL230BP, der vorhandenen Ausbringmengenre-
gulung und den Ventilen der Teilbreiten her. Damit kann die
CL230BP die Teilbreitenschaltung automatisch ansteuern.
KAPITEL 1 – EINLEITUNG
Diese Bedienungsanleitung gilt für die Softwareversion
1.07.
Mit der CenterLine 230BP Softwareversion 1.07 hat Ihr
System folgende Verbesserungen:
Die behandelte Fläche umfasst jetzt den Bereich
•
unter der/den aktiven Teilbreite(n) des Auslegers;
die Flächenzählerfunktion stellt den applizierten
Bereich nunmehr korrekt dar. In der vorherigen Version
wurde die gesamte Fläche unter dem ganzen Ausleger
berücksichtigt, unabhängig davon, ob einzelne Teilbre-
iten „an“ oder „aus“ waren!
Teilfl ächen im Schlag, auf denen keine Applikation
•
erfolgte, werden jetzt als „unbehandelt“ ausgewiesen
und können später nachgeholt werden.
Der Grenzbereich wird als Feldumfahrung im Vorge-
•
wende-Modus berechnet und dargestellt. Dieser Wert
bleibt im Speicher, bis das Gerät wieder ausgeschaltet
wird; dieser kann vom Bediener gelöscht werden,
wenn er den Speicher löscht und eine neue Applika-
tionsfl äche anfährt.
Wird im Vorgewende-Modus eine Feldgrenze generi-
•
ert, ist die Zone außerhalb als applikationsfreier Be-
reich markiert. Grenze und freie Zone bleiben im Spe-
icher, bis das Gerät ausgeschaltet wird.
Informationen über die Fläche und Applikation werden
•
jetzt häufi ger aktualisiert und gespeichert.
Die „Empfi ndlichkeit“ beim Parallelfahren (d.h. der Ab-
•
stand, der durch die LEDs des Lichtbalkens dargestellt
wird) kann jetzt im Systemsetup verändert werden.
Jetzt kann auch eine Teilbreite mit „0,0“ eingegeben
•
werden.
Ab sofort lässt sich der Bildkontrast am Begrüßungs-
•
bildschirm mit den Plus- und Minus-Tasten nachstel-
len. Sobald das GPS-Signal steht, kehren „Plus“ und
„Minus“ dann automatisch zur Funktion „Bildschirmhel-
ligkeit“ zurück.
Hinzugefügt wurde auch eine Funktion „GPS Source“,
•
mit der eine spezielle GPS-Quelle gezielt gewählt
werden kann. Die werkseitige Einstellung ist der in-
terne GPS-Empfänger.
Die Anwahl „DGPS“ durchläuft jetzt einen 2-Min.-
•
Zyklus, um die DGPS-Leistung zu stabilisieren. Wir
ESC
GPS
GPS
DGPS
ALL ON
AUTO
MAN
Stromversorgung
Plus- / Minus-Tasten
Status-LEDs
Arbeitsbreitenstatus
Status-LEDs GPS
Nächstes Fenster
Setup-Modus
Escape
Enter
Display
Zurück zum
Ausgangspunkt
A/B-Linie
markieren
Navigationsmodus
Lichtbalken
Status Arbeitsbreite
(Modus wählen)
