Kapitel 3 - Betrieb
16
Info – Umfahrene Fläche
Hinweis: Ist kein SmartCable installiert, kann die
Konsole nicht in den „Auto“-Modus ver-
setzt werden! Die Abgrenzung einer Zone
ist jedoch möglich.
Info – Behandelte/Bearbeitete Flächen
Hinweis: Dieses Fenster erscheint nur, wenn ein Smart-
Cable oder SDM installiert ist!
Um die erfasste Bearbeitungsfl äche des aktuellen Schla-
ges in diesem Fenster auf Null zurück zu setzen, drücken
Sie „Enter“
und markieren die bearbeitete Fläche unter
Zähler 1. Drücken und halten Sie die Minus-
Taste ca.
3 Sek.; der Zählerstand für die „Bearbeitete Fläche 1“ wird
zurück gesetzt. Wurde der Zähler versehentlich zurück ge-
setzt, können Sie die Zahl mit der Plus-
Taste auch wie-
der herstellen!
Um die erfasst Bearbeitungsfl äche aller Felder in diesem
Fenster auf Null zurück zu setzten, drücken Sie „Enter“
und markieren die „Bearbeitete Fläche 2“. Drücken und hal-
ten Sie die Minus-
Taste, ca. 3 Sek.; der Zählerstand für
die „Bearbeitete Fläche 2“ wird zurück gesetzt. Wurde der
Zähler versehentlich zurück gesetzt, können Sie die Zahl
mit der Plus-
Taste auch wieder herstellen! Mit Escape
können Sie die Markierung wieder aufheben.

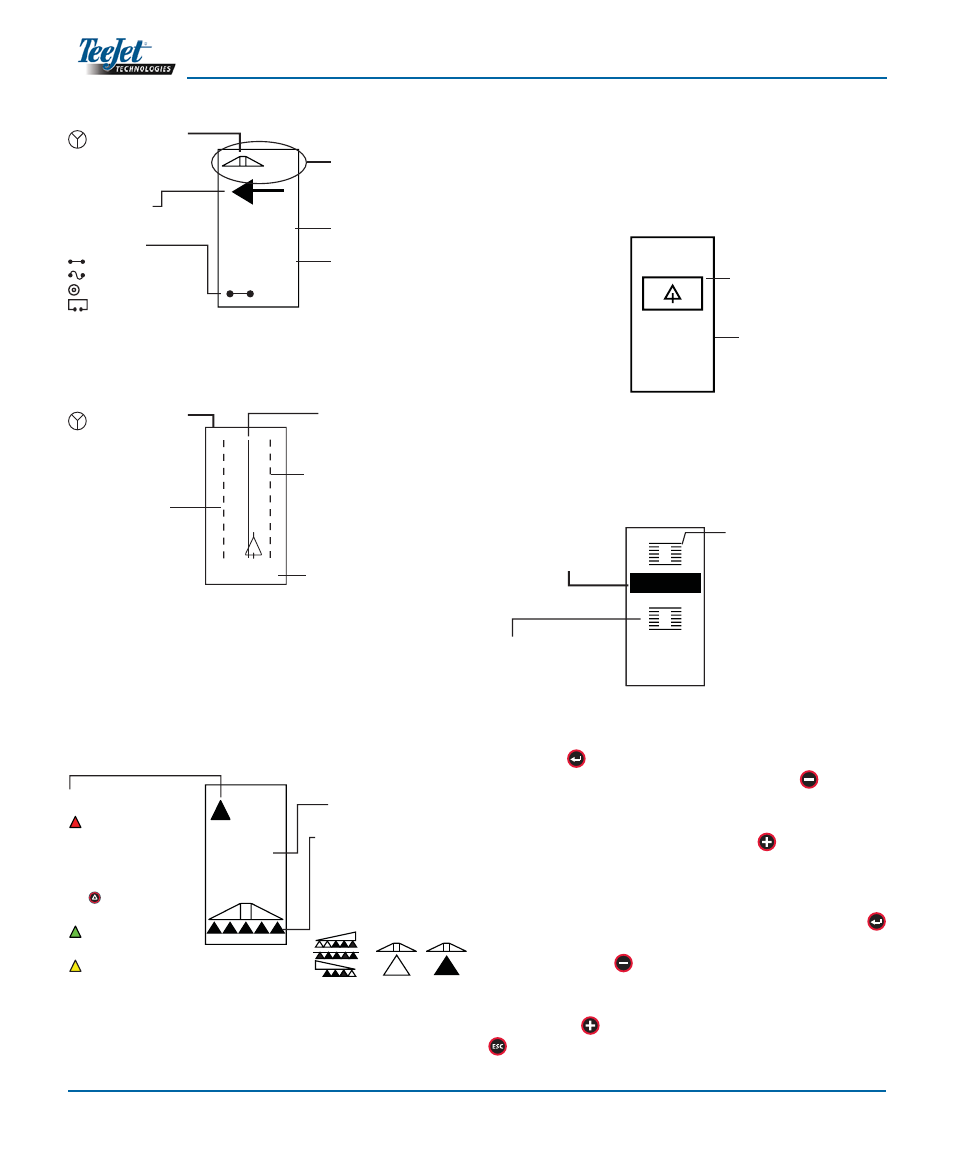

Navigation – Betriebsinfo
Navigation – Kartendarstellung
Info – Autom. Teilbreitenschaltung
Hinweis: Dieses Fenster erscheint nur, wenn ein Smart-
Cable oder SDM installiert ist!
6.0 MPH
1.5
Spur-Nr.
+ rechts von der A-B-Basislinie
- links von der A-B-Basislinie
Navigationsmodus
Navigation Gerade A-B
Navigation Kurve A-B
Navigation Kreisfahrt
Vorgewende
Abstand zur Führungslinie
Fahrzeuggeschw.
Richtung zur
Führungslinie
+1
Dieses Symbol links
oben in der Ecke des
Displays zeigt an, dass
die automatische Lenkung
eingeschaltet ist.
Dieses Symbol links
oben in der Ecke des
Displays zeigt an,
dass die automatische
Lenkung eingeschaltet ist.
KM/H
6.0 Ft
Führungslinie
nächste Führungslinie rechts
nächste Führungslinie
links
Abstand zur
Führungslinie
M
Betriebsart/
Status der Arbeitsbreite
ALL – Der Modus „All
On“ überbrückt den
aktuellen Status der
Teilbreitenschaltung
und schaltet alle Teil-
breiten ein. Die Taste
„Status Arbeitstbreite“
muss während
der gesamten Zeit
gehalten werden!
AUTO – Die CL230BP
steuert die Teilbreiten
automatisch.
MAN – Mit dem
manuellen Modus
wird die autom.
Teilbreitenschaltung
abgeschaltet. Der
Bediener schaltet die
Teilbreiten über die
Schalter am Computer.
6.0
MPH
AUTO
Fahrzeuggeschw.
Status der einzelnen Teilbreiten
Die CL230BP kann bis zu 15 Teil-
breiten ansteuern. Ein leeres Drei-
eck zeigt an, dass die Teilbreite aus
ist. Ein gefülltes Dreieck zeigt an,
dass die Teilbreite eingeschaltet ist.
Beispiel:
Teilbreite
aus
Teilbreite
an
KM/H
1435.00
Feldumfahrung
Zeigt an, dass eine Umfahrung
beendet worden ist.
Umfahrene Fläche in ha (ar).
Umfahrene Fläche in ha im
Modus Vorgewende
55
1200.0
33200.0
2
1
Acres
Ausbringfl äche 1
Kann verwendet werden, um die
behandelte Fläche (Hektar) für den
aktuellen Schlag anzuzeigen (nach
Wahl des Benutzers).
Ausbringfl äche 2
Kann verwendet werden, um
die behandelte Fläche insge-
samt (alle Felder) anzuzeigen
(nach Wahl des Benutzers).
Die Angaben können markiert
und dann auf Null zurückge-
setzt werden (Reset).
8o
11o
