Kapitel 1 - Einleitung
4
Installation des Navigationssystems
Die GPS-Antenne sollte möglichst nicht in der Nähe
anderer elektrischer Quellen installiert werden (Klimaanlage,
Funk- und Radioantennen etc.). Überschüssiges Antennen-
kabel darf nicht einfach aufgerollt werden, sondern muss in
Gestalt einer 8 gelegt und dann min. 30 cm von möglichen
elektr. Störquellen entfernt untergebracht werden.

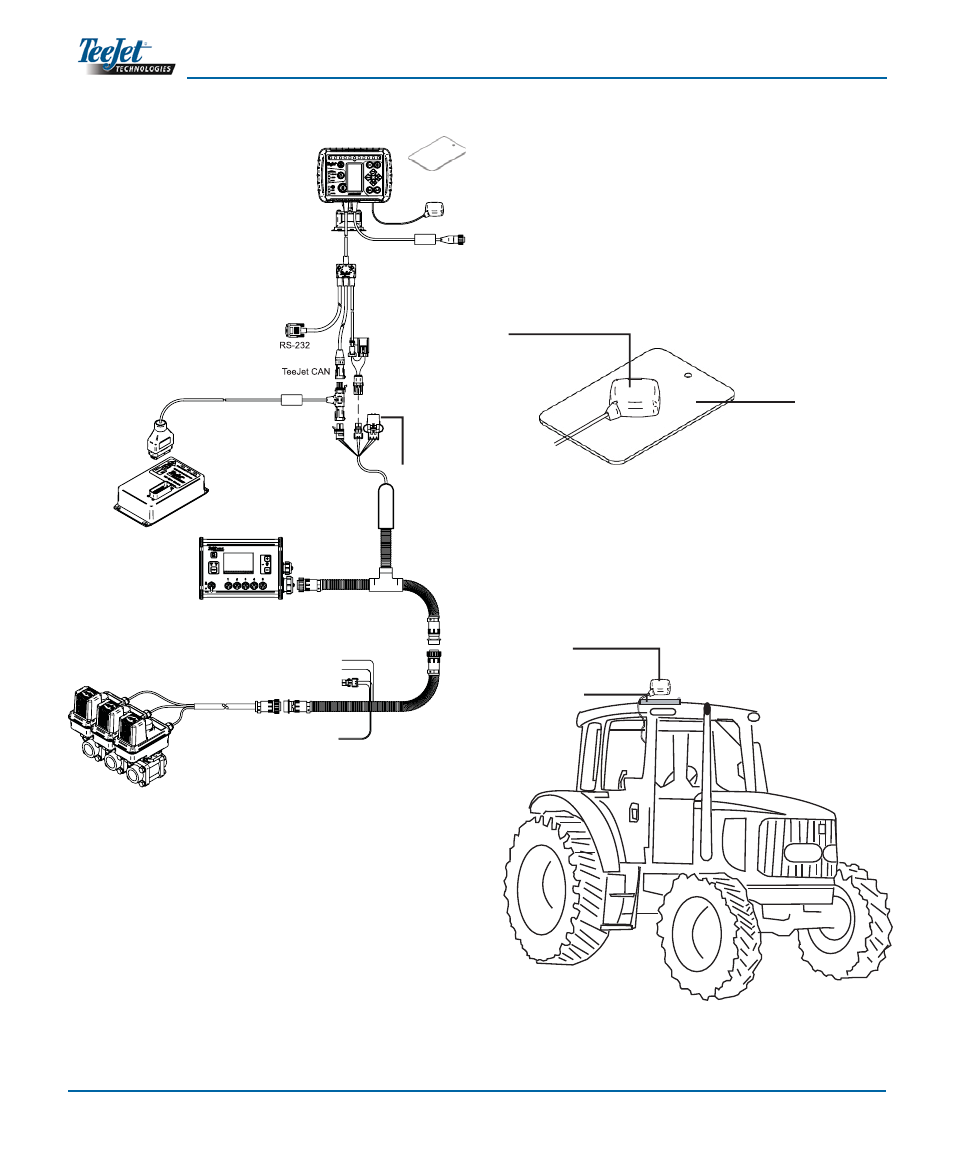

Systemkonfi guration
65-05055
Metall-Montage-
platte
60-10081
Velcro
TM
GPS-Antenne
Die GPS-Antenne muss in der Mitte des Fahrzeugs (an
seinem höchsten Punkt) angebracht werden und die Sig-
nale von oben ungehindert empfangen können. Besteht das
Fahrzeugdach nicht aus Metall, wird in der Mitte am höchs-
ten Punkt mit Velcro
TM
-Streifen die Metallplatte und die An-
tenne darauf installiert. Das Antennenkabel muss sorgfältig
verlegt werden, damit es nicht beschädigt und/oder durch
andere elektr. Quellen gestört wird.
Metallplatte
Antenne
GPS-Ausgang Geschw.
Externer GPS-Empfänger
Eingang/Ausgang
GGA 5 Hz
VTG 1 Hz
19.200 baud
Ausbring-
mengenregelung
Kabelstrang
SmartCable
Adapter
Kabelstrang
TeeJet 844-E
Ausbringmengen-
regelung
Ventile
Konsole
Stromversorgung
Metall-Montageplatte
65-05055; 60-10081 Velcro
TM
Speed Cable
CAN
90-02536
Neigungskompensations-
modul, optional
GPS-Antenne
Arbeitsbreite-
Statusfernschalter
(optional)
Fernhauptschalter
+12 sw
RADAR Stromversorgung
Akku
