Kapitel 3 - Betrieb
18

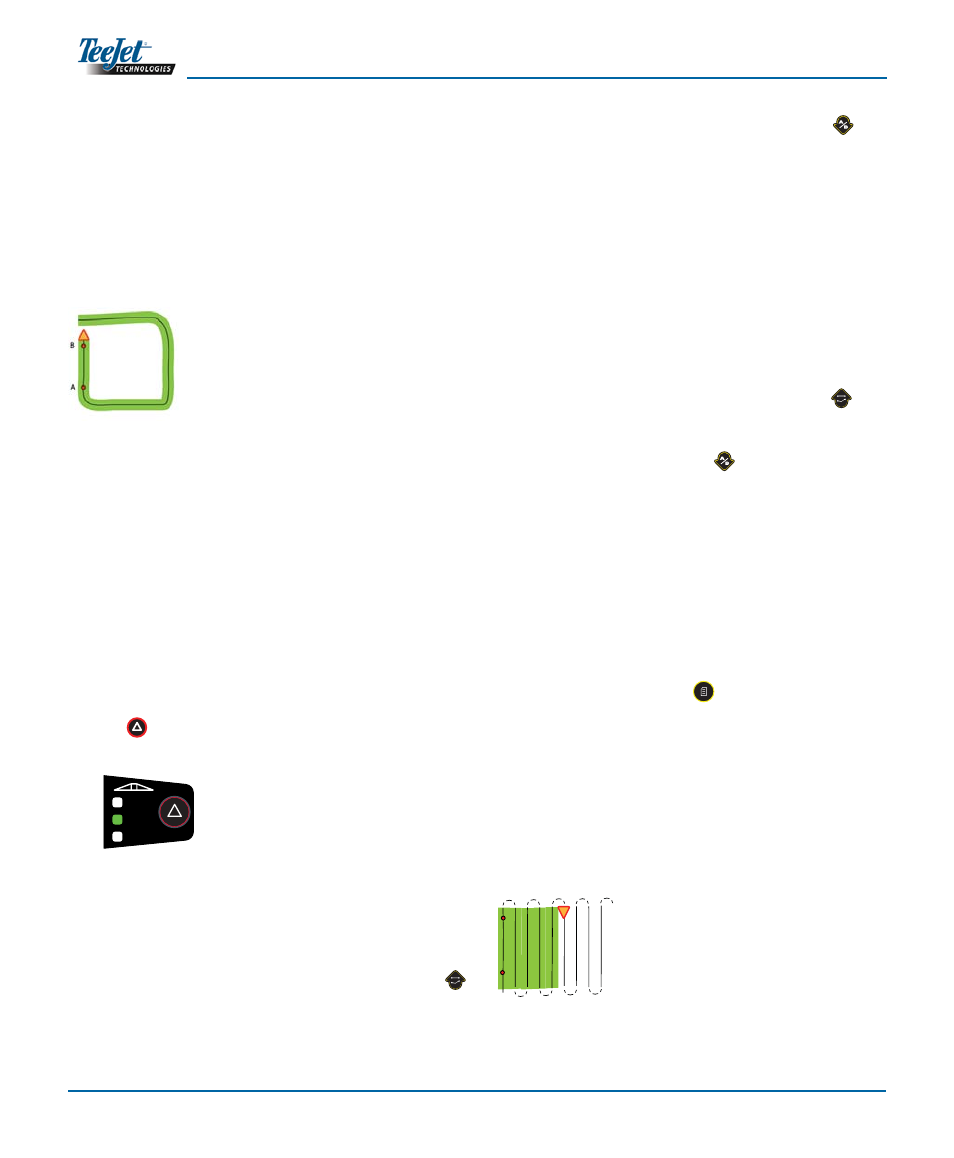

Navigation Vorgewende
Die Vorgewendefunktion wird verwendet, um die zu be-
handelnde/bearbeitende Fläche einzugrenzen. Nach
Abschluss der Umfahrung speichert die CL230BP die
umgrenzte Fläche. Die CL230BP ermöglicht übrigens
zwei Runden um das Feld, die eigentliche Abgrenzungs-
runde und einen zusätzlichen Durchgang. Während des
2. Durchgangs, nach Abschluss der Abgrenzungsrunde,
wird das Fahrzeug durch die Navigation geführt.
Hinweis: Sobald die Abgrenzung einmal erfolgt ist,
werden die Teilbreiten außerhalb des abge-
grenzten Bereichs nicht mehr aktiviert
Hinweis: Die Schritte 1 – 3 sind nur möglich, wenn
ein SmartCable oder SDM installiert ist!
1. Hauptschalter des Computers zur Ausbringmen-
genregelung auf „On“. Die Schalter für die einzel-
nen Teilbreiten müssen ausgeschaltet bleiben!
2. Um die automatische Teilbreitensteuerung zu ak-
tivieren, drücken Sie die Taste „Status Arbeitsbrei-
te“
bis auf der Konsole „Auto Mode“ angezeigt
wird.
3.
In den Bereichen, in denen keine Ausbringung statt-
fi nden soll, stellen Sie den Hauptschalter des Com-
puters manuell auf „Off“. Anschließend stellen Sie
den Hauptschalter wieder auf „On“.
4.
Wählen Sie mit der Taste „Navigationsmodus“
die Funktion „Vorgewende“, beginnen Sie die Feld-
umfahrung.
5. Fahren Sie zum gewünschten Startpunkt A. Drücken
Sie während der Fahrt bei A die Taste „A/B“
; da-
mit markieren Sie Punkt A. Umfahren Sie das Feld.
Die CL230BP schließt die Runde automatisch, so-
bald sich das Fahrzeug wieder innerhalb einer Ar-
beitsbreite von Punkt A befi ndet. Auf dem Display
erscheint kurz „Completed Circuit“ (Sanduhr), Feld-
umfahrung vervollständigt.
Im Vorgewendemodus können die Navigations-
punkte A und B jederzeit festgelegt werden. Die
Punkte können als Referenz für eine geführte Gera-
de A-B oder Kurve A-B verwendet werden (Feldin-
nere). Zum Markieren der Punkte A und B drücken
Sie zunächst die Taste „Navigationsmodus“
und
wählen Sie dann entweder „Gerade A-B“ oder „Kur-
ve A-B“; zum eigentlichen Markieren der Punkte
drücken Sie jeweils „A/B“
. Die Punkte werden
gespeichert.
Die CL230BP liefert die Navigationshilfe für die
zweite Vorgewenderunde. Wurden die Navigations-
punkte A und B während der ersten Vorgewende-
runde nicht markiert, rufen Sie erneut den Naviga-
tionsmodus auf und generieren Sie eine A-B-Linie,
um die Anwendung im Feldinneren zum Abschluss
bringen zu können.
6.
Mit „nächstes Fenster“
springen Sie von Fens-
ter zu Fenster, wie unten dargestellt.
Navigation Gerade A-B
Mit der Funktion Gerade A-B wird das Fahrzeug an Hand
zweier Referenzpunkte (A-B) an einer geraden Linie entlang
geführt. An Hand der ursprünglichen Geraden A-B können
weitere, parallele Führungslinien berechnet werden.
Hinweis: Die Schritte 1 – 3 sind nur möglich, wenn ein
SmartCable oder SDM installiert ist!
A
B
ALL ON
AUTO
MAN
