KAPITEL 3 – BETRIEB
Die CenterLine 230BP ist so ausgelegt, dass diese mit-
tels SmartCable für max. 5 Teilbreiten (TB) bzw. SDM
(Section Driver Module) für max. 15 TB die automa-
tische Teilbreitenschaltung TeeJet ABSC (Automatic
Boom Section Control) steuert. Wenn ein SDM vorhan-
den ist oder auch nur bei Anschluss der CAN-Klemme
(Art.-Nr. 45-08101) ist der Betrieb des Neigungskom-
pensationsmoduls möglich. Mit dem SCM (Steering
Control Module) ermöglicht die CL230BP auch die Kom-
bination mit der automatischen Lenkung „FieldPilot“. Ist
kein SCM vorhanden, kann diese Funktion auch nach-
gerüstet werden.
Einschalten – Vorgehensweise:
Mit der Taste „Power“
wird das System eingeschaltet.
Zum Ausschalten wird „Power“
gedrückt und ca. 4 Sek.
gehalten.

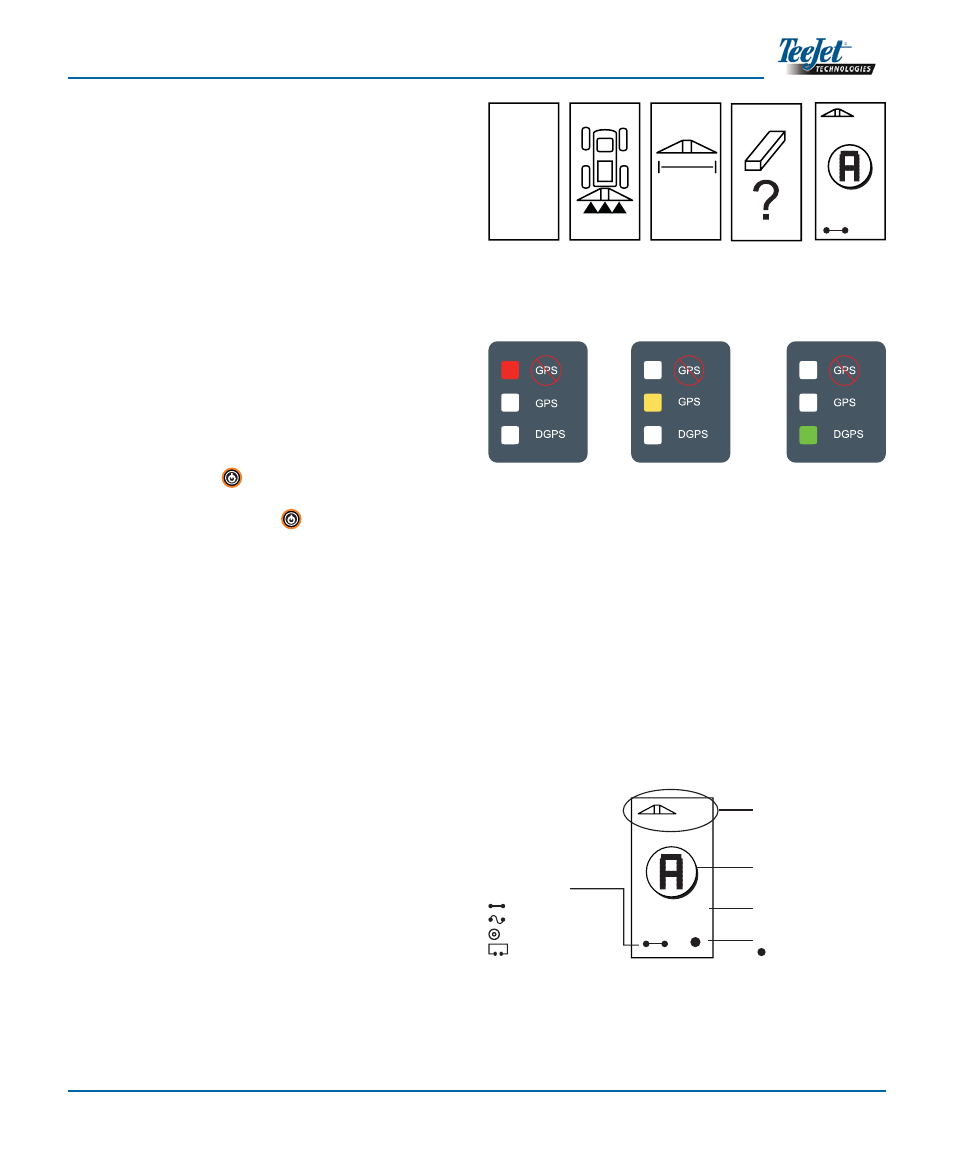

Beim Einschalten durchläuft die CL230BP folgende
Phasen:
Anzeige von Copyright und Software-Version für
•
ca. 3 Sek.
Anzeige des Begrüßungsfensters für ca. 2 Sek.
•
Prüfung: GPS-Daten vorhanden? (Erfolgt unsicht-
•
bar bei der Anzeige der verschiedenen Fenster.)
Anzeige der aktuellen Arbeitsbreite für ca. 3 Sek.
•
Anzeige des Reset-Fensters für den Ausbringbere-
•
ich.
Das Begrüßungsfenster bleibt, bis die LED „DGPS“
•
aufl euchtet oder der Setup-Modus aufgerufen wird.
Sobald die DGPS-Verbindung steht, erscheint das
Betriebsfenster.
Betriebsinfo-Fenster der CL230BP –
Übersicht
Navigation – A-B-Linie markieren
29.
Fenster
Arbeitsbreite
5
BP
TeeJet
© 2008
Copyright
Software
Version
CL230
Begrüßungs-
fenster
6.0 MPH
GPS erkannt
Betriebsfenster
+0
Reset-Fenster
„Ausbringbe-
reich“
Display
V1.07
+0
6.0 MPH
Spur-Nr.
+ rechts von der A-B-Basislinie
- links von der A-B-Basislinie
Zurück zum Ausgangspunkt
Zeigt an, dass ein Punkt
gespeichert ist.
Navigationsmodus
Navigation Gerade A-B
Navigation Kurve A-B
Navigation Kreisfahrt
Vorgewende
Anzeige der aktuellen Aktion
(hier: markiere „A“)
Fahrzeuggeschw.
Wenn die LED „DGPS“ blinkt, wurde die Verbindung mit
der GPS-Quelle hergestellt, aber die NMEA-Ausgabe-
rate ist zu langsam! Sorgen Sie dafür, dass die NMEA-
Einstellungen in Ihrem GPS stimmen: 5 GGA. Das Gerät
kann nicht verwendet werden, solange die Verbindung
nicht korrekt hergestellt wird!
KM/H
KM/H
BOOM
PILOT
DGPS
gefunden
Kein
GPS-Signal
gefunden
GPS
est détecté
GPS
gefunden
